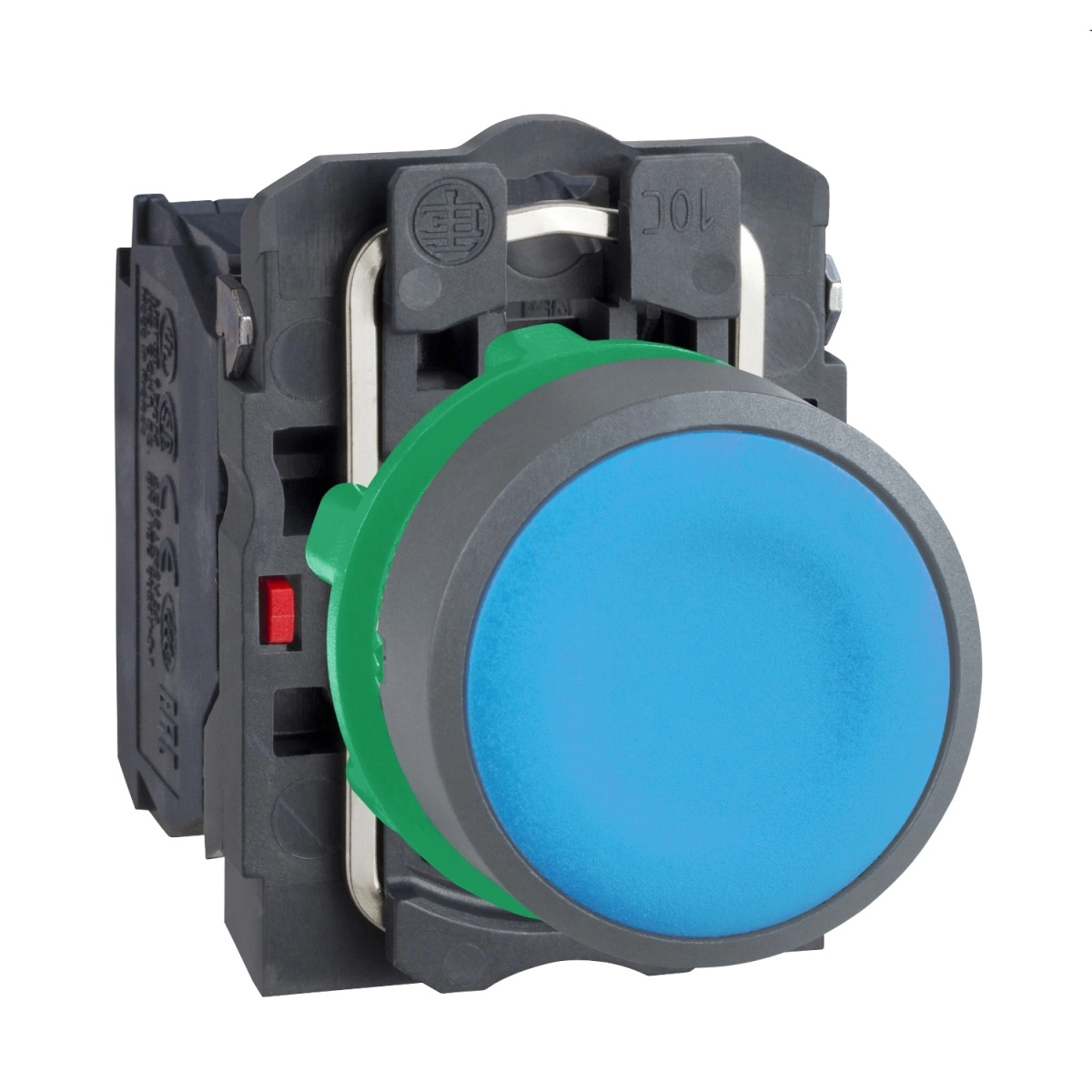

A Schneider Electric Harmony XB5 termékcsalád XB5AA65C0 típusú nyomógombja egy megbízható és kiváló minőségű vezérlőeszköz, amely számos ipari alkalmazásban használható. Ez a kék színű, süllyesztett kivitelű, rugós visszatérésű nyomógomb 22 mm-es szabványos rögzítőfuratba szerelhető, és szürke műanyag gyűrűvel rendelkezik.
A termék robusztus kialakítása hosszú élettartamot biztosít, mechanikai élettartama eléri a 10 millió kapcsolási ciklust. A nyomógomb 1 NO (záró) és 1 NC (bontó) érintkezővel rendelkezik, amelyek lassan bontó működésűek, így megbízható kapcsolást biztosítanak. A pozitív nyitás funkció az IEC 60947-5-1 K függelék szerint garantálja a biztonságos üzemet még az érintkezők esetleges összehegedése esetén is, ami különösen fontos biztonsági alkalmazásoknál. Az érintkezők ezüst ötvözetből (Ag/Ni) készülnek, kiváló elektromos tulajdonságokkal.
A Harmony XB5AA65C0 nyomógomb csavaros kapcsokkal rendelkezik, amelyek lehetővé teszik akár 2 x 1,5 mm² keresztmetszetű vezeték bekötését érvéghüvellyel, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezeték bekötését érvéghüvely nélkül, az IEC 60947-1 szabványnak megfelelően. A csavarkötés meghúzási nyomatéka 0,8-1,2 Nm között ajánlott. Az érintkezők jelölése az ISO n°1 szabványnak megfelelően történik: a nyitó kontaktus (NC) jelölése 21-22, a záró kontaktusé (NO) pedig 13-14.
A nyomógomb kiemelkedő elektromos tulajdonságokkal rendelkezik. Szigetelési feszültsége 600 V (3-as szennyezettségi fokozat mellett), impulzus-állósági feszültsége pedig 6 kV az IEC 60947-1 szerint. Hagyományos szabad levegőben mért termikus áramerőssége 10 A. Névleges üzemi árama AC-15 kategóriában 3 A 240 V-nál, 6 A 120 V-nál, illetve 1,2 A 600 V-nál, míg DC-13 kategóriában 0,1 A 600 V-nál, 0,27 A 250 V-nál és 0,55 A 125 V-nál. Elektromos élettartama az IEC 60947-5-1 C függelék szerint 1 millió kapcsolási ciklus különböző terhelési feltételek mellett.
A termék kiemelkedő környezeti védettséggel rendelkezik: IP66 és IP67 védettségi osztályba tartozik az IEC 60529 szabvány szerint, valamint megfelel a NEMA 13 és NEMA 4X előírásoknak is. Ütésállósága IK03 besorolású az IEC 50102 szerint. Működési hőmérséklettartománya rendkívül széles, -40°C és +70°C között használható, ugyanez vonatkozik a tárolási hőmérsékletre is. A nyomógomb ellenáll a nagy nyomású mosásnak is, akár 7000000 Pa nyomásnak 55°C-on, 0,1 m távolságból. Rezgésállósága 5 gn (f= 2...500 Hz) és 2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint, ütésállósága pedig 30 gn (18 ms időtartamú) és 50 gn (11 ms időtartamú) félszinusz hullámú gyorsulás esetén, valamint 25 gn (6 ms időtartamú) 1000 ütés esetén tengelyenként, az IEC 60068-2-27 szabvány szerint.
Schneider Electric Harmony XB5 - XB5AA65C0 - komplett műanyag nyomógomb, Ø22, visszatérő, 1NO+1NC, kék, szürke körgyűrű műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Nyomógomb
Készülék rövid neve: XB5
Keretanyag: Szürke színre galvanizált műanyag
Fej típusa: Standard
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 22,5 mm
Értékesítési egység: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: rugós visszatérésű
Működtető profilja: Kék, süllyesztett, jelölés nélküli
Elektromos paraméterek
Érintkező típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú bontású
Csatlakozók - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² érvéghüvellyel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² érvéghüvely nélkül az IEC 60947-1 szerint
Kapcsok leírása ISO n°1: (21-22)NC, (13-14)NO
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Hagyományos szabad levegőben mért termikus áramerősség: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges impulzus-állósági feszültség: 6 kV az IEC 60947-1 szerint
Mechanikai tulajdonságok
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 52 mm
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Az IEC 60947-5-1 K függeléknek megfelelően
Működési út: 1,5 mm (NC elektromos állapotváltás)
2,6 mm (NO elektromos állapotváltás)
4,3 mm (teljes út)
Működtető erő: 3,5 N NC elektromos állapotváltás
3,8 N NO elektromos állapotváltás
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Környezeti tulajdonságok
Védőkezelés: TH
Környezeti levegőhőmérséklet tároláshoz: -40…70 °C
Környezeti levegőhőmérséklet üzemeléshez: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-4, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-5-1, UL 508, JIS C8201-1
Terméktanúsítványok: DNV, CSA, UL listed, LROS (Lloyds register of shipping), BV
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2…10 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütés esetén tengelyenként az IEC 60068-2-27 szerint
