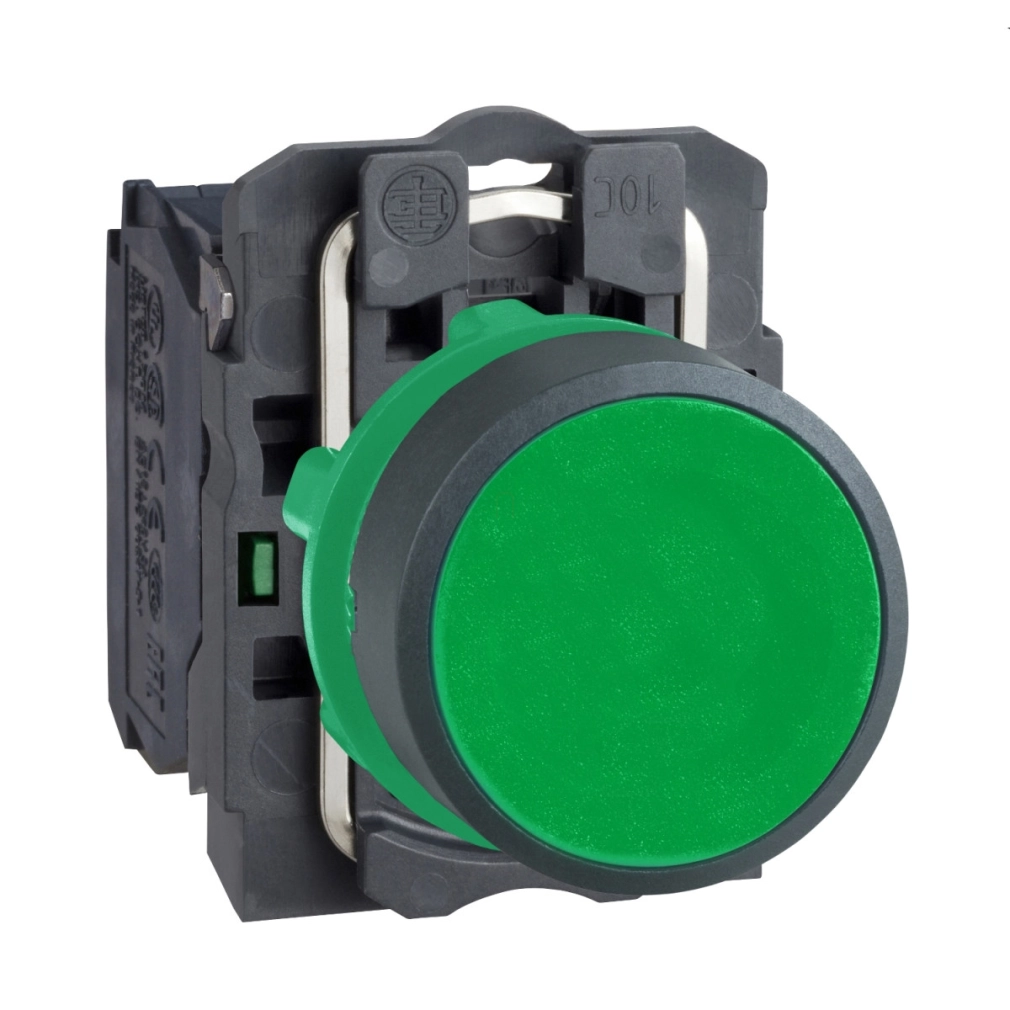

A Schneider Electric Harmony XB5AA31 műanyag nyomógomb egy kiváló minőségű, ipari felhasználásra tervezett kapcsolóeszköz, amely megbízható működést biztosít különböző vezérlési alkalmazásokban. Ez a zöld színű, jelöletlen, süllyesztett fejű nyomógomb ideális választás mind gyártósorokon, mind ipari berendezésekben, ahol intuitív és tartós vezérlőelemekre van szükség.
A termék a Schneider Electric népszerű Harmony XB5 termékcsaládjába tartozik, amely ismert a kiváló minőségéről és megbízhatóságáról. A XB5AA31 nyomógomb 22,5 mm-es szabványos furatba szerelhető, ami kompatibilissé teszi a legtöbb ipari alkalmazással. A műanyag ház és a sötétszürke műanyag előlap biztosítja a tartósságot, miközben csökkenti a készülék súlyát. A rögzítőgallér is műanyagból készült, ami megkönnyíti a telepítést és karbantartást. A kapcsoló kerek jelzőegységgel rendelkezik, és rugós visszatérésű működtetővel van ellátva, ami azt jelenti, hogy elengedés után automatikusan visszaáll alaphelyzetbe.
Műszaki paramétereit tekintve a XB5AA31 egy normál nyitott (NO) érintkezővel rendelkezik, lassú bontású kontaktusműködéssel. Ez ideálissá teszi olyan alkalmazásokhoz, ahol jelzésre vagy egyszerű vezérlési funkciókra van szükség. A csatlakozás csavaros kapcsokon keresztül történik, ami lehetővé teszi maximum 2 × 1,5 mm² keresztmetszetű kábel csatlakoztatását IEC 60947-1 szerinti kábelvéggel, vagy 1 × 0,22...2 × 2,5 mm² keresztmetszetű kábel csatlakoztatását kábelvég nélkül. A kapcsok kialakítása többféle csavarhúzótípussal kompatibilis: keresztfejű (Philips No 1 és pozidriv No 1), valamint lapos (Ø 4 mm és Ø 5,5 mm) csavarhúzóval egyaránt használható.
A XB5AA31 nyomógomb kiemelkedő műszaki jellemzői közé tartozik a 10 millió ciklusos mechanikai élettartam, ami hosszú távú, megbízható működést biztosít. A villamos élettartam is figyelemreméltó: 1 millió kapcsolási ciklus AC-15 kategóriában, különböző terhelési feltételek mellett. Az érintkezők ezüstötvözetből (Ag/Ni) készülnek, ami kiváló vezetőképességet biztosít. A nyomógomb működtetéséhez 3,8 N erő szükséges, az érintkező állapotváltozásához 2,6 mm-es út, míg a teljes elmozdulás 4,3 mm. A szükséges meghúzási nyomaték 0,8...1,2 Nm az IEC 60947-1 szabványnak megfelelően. A termék rövidzárlat elleni védelemként 10 A-es gG típusú olvadóbiztosíték használatát igényli az IEC 60947-5-1 szerint.
Schneider Electric Harmony XB5 - XB5AA31 - komplett műanyag nyomógomb, Ø22, visszatérő, 1NO, zöld műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Nyomógomb
Eszköz rövid neve: XB5
Előlap anyaga: Műanyag, sötétszürke műanyag
Fejrész típusa: Standard
Rögzítőgallér anyaga: Műanyag
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Zöld süllyesztett, jelöletlen
Kapcsolási jellemzők
Érintkező típusa és összetétele: 1 NO (záró)
Kontaktus működése: Lassú bontású
Kapcsok leírása ISO szerint: (13-14)NO
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Standard érintkezők: Igen
Pozitív nyitás: Nincs
Elektromos jellemzők
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Hagyományos szabad levegőn mért termikus áramerősség [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Névleges üzemi áramerősség [Ie]:
- 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
- 6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
- 0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
- 0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
- 0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
- 1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Mechanikai jellemzők
Csatlakozások - kapcsok: Csavaros kapocs, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint; Csavaros kapocs, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Csavarfej alakja: Keresztfejű (kompatibilis Philips No 1 és pozidriv No 1 csavarhúzóval), Hornyolt (kompatibilis lapos Ø 4 mm és Ø 5,5 mm csavarhúzóval)
Működtetési út: 2,6 mm (NO érintkező elektromos állapotváltozása), 4,3 mm (teljes elmozdulás)
Működtetési erő: 3,8 N NO érintkező elektromos állapotváltozásához
Mechanikai élettartam: 10.000.000 ciklus
Meghúzási nyomaték: 0,8...1,2 Nm az IEC 60947-1 szerint
Méretek
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 52 mm
Környezeti feltételek
Védőkezelés: TH
Környezeti hőmérséklet tárolás során: -40...70 °C
Környezeti hőmérséklet működés közben: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK ütésállósági fokozat: IK03 az IEC 50102 szerint
Magas nyomású mosóval szembeni ellenállás: 7.000.000 Pa 55 °C-on, távolság: 0,1 m
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint; 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-1, JIS C8201-1
Terméktanúsítványok: DNV, CSA, UL listed, LROS (Lloyds register of shipping), BV
