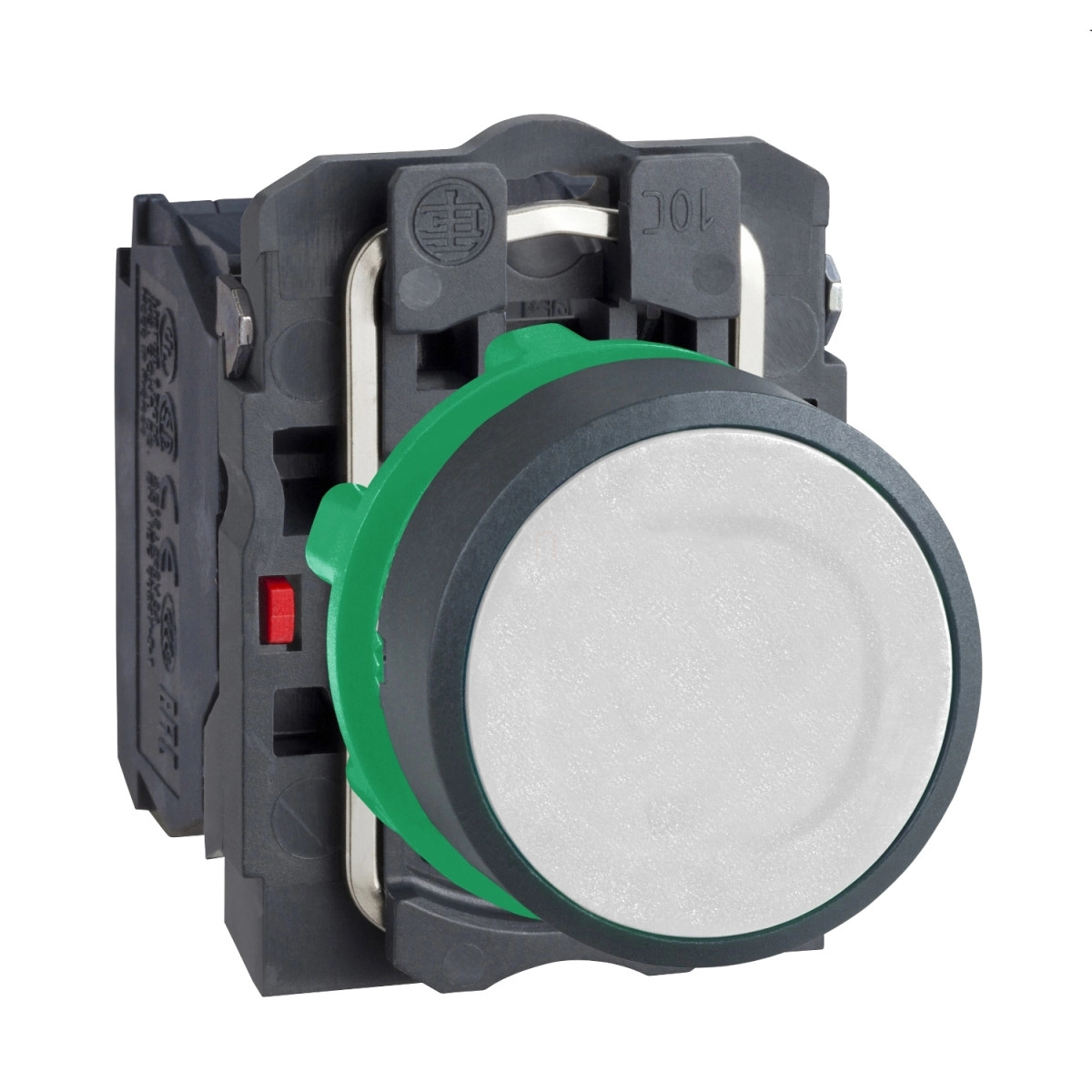

A Schneider Electric Harmony XB5 sorozatú XB5AA15 nyomógombja egy komplett, professzionális vezérlőelem, amely ipari környezetben való használatra készült. Ez a fehér színű, sima felületű, jelölés nélküli műanyag nyomógomb 22 mm-es szerelési átmérővel rendelkezik, ami iparági szabvány, így könnyen beépíthető a legtöbb kapcsolószekrénybe és vezérlőpultba.
A termék műszaki kialakítása kiváló tartósságot biztosít a mindennapi ipari használat során. A nyomógomb rugós visszatérő működésű, ami azt jelenti, hogy elengedés után automatikusan visszatér alaphelyzetbe. Érintkezőkonfigurációja 1NO + 1NC (egy záró és egy nyitó érintkező), amely sokféle kapcsolási feladatra teszi alkalmassá. Az érintkezők anyaga ezüst ötvözet (Ag/Ni), amely kiváló villamos vezetőképességet és kopásállóságot biztosít. A termék mechanikai élettartama kiemelkedően magas, 10 millió kapcsolási ciklus, ami rendkívüli megbízhatóságot jelent hosszú távon is.
A nyomógomb csatlakozási lehetőségei rugalmasak, csavaros kapcsokkal rendelkezik, amelyek maximum 2 x 1,5 mm² keresztmetszetű vezetékek bekötését teszik lehetővé kábelvéggel ellátva, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetékek bekötését kábelvég nélkül. A csavarkialakítás többféle csavarhúzótípussal kompatibilis: kereszthornyú (Philips 1-es és Pozidriv 1-es), valamint lapos (Ø 4 mm és Ø 5,5 mm). A meghúzási nyomaték 0,8-1,2 Nm között optimális az IEC 60947-1 szabvány szerint.
A XB5AA15 nyomógomb kiváló környezetállósággal rendelkezik, IP66, IP67, IP69 és IP69K védettségi fokozattal bír, ami teljes por elleni védelmet és víz ellen is magas fokú védelmet biztosít, beleértve a nagy nyomású és magas hőmérsékletű vízsugárral történő tisztítást is. A termék ellenáll a nagy nyomású mosásnak (7000000 Pa 55 °C-on, 0,1 m távolságról). NEMA besorolása NEMA 13 és NEMA 4X, ami további bizonyíték a kiváló környezeti ellenállóképességre. Az üzemi hőmérséklet-tartomány rendkívül széles: -40 °C és +70 °C között használható, ami extrém környezeti feltételek között is megbízható működést garantál.
Schneider Electric Harmony XB5 - XB5AA15 - komplett műanyag nyomógomb, Ø22, visszatérő, 1NO+1NC, fehér műszaki adatok
Alapjellemzők
Termékcsalád: Harmony XB5
Terméktípus: Nyomógomb
Rövid készüléknév: XB5
Előlap anyaga: Műanyag, sötétszürke műanyag
Fejrész típusa: Standard
Rögzítőgallér anyaga: Műanyag
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérő
Működtető profilja: Fehér, sík, jelölés nélküli
Érintkezők és csatlakozások
Érintkező típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú bontás
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel, az IEC 60947-1 szerint; Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül, az IEC 60947-1 szerint
Kapcsok leírása ISO n°1: (21-22)NC, (13-14)NO
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Méretek
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 52 mm
Elektromos jellemzők
Konvencionális szabad léghűtésű hőáram [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint; 6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint; 0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint; 0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint; 0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint; 1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Üzemi jellemzők
Működési út: 1,5 mm (NC elektromos állapotváltozás); 2,6 mm (NO elektromos állapotváltozás); 4,3 mm (teljes út)
Működtetési erő: 3,5 N NC elektromos állapotváltozás; 3,8 N NO elektromos állapotváltozás
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Védettségi jellemzők
Nagy nyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IP védettségi fokozat: IP66 az IEC 60529 szerint; IP67; IP69; IP69K
NEMA védettségi fokozat: NEMA 13; NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Környezeti feltételek
Védő kezelés: TH
Környezeti hőmérséklet tároláskor: -40…70 °C
Környezeti hőmérséklet működés közben: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
Tanúsítványok és megfelelőségek
Termék tanúsítványok: DNV; CSA; UL listázott; LROS (Lloyds Register of Shipping); BV
Szabványok: UL 508; IEC 60947-1; IEC 60947-5-1; CSA C22.2 No 14; JIS C8201-5-1; IEC 60947-5-4; JIS C8201-1
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint; 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
