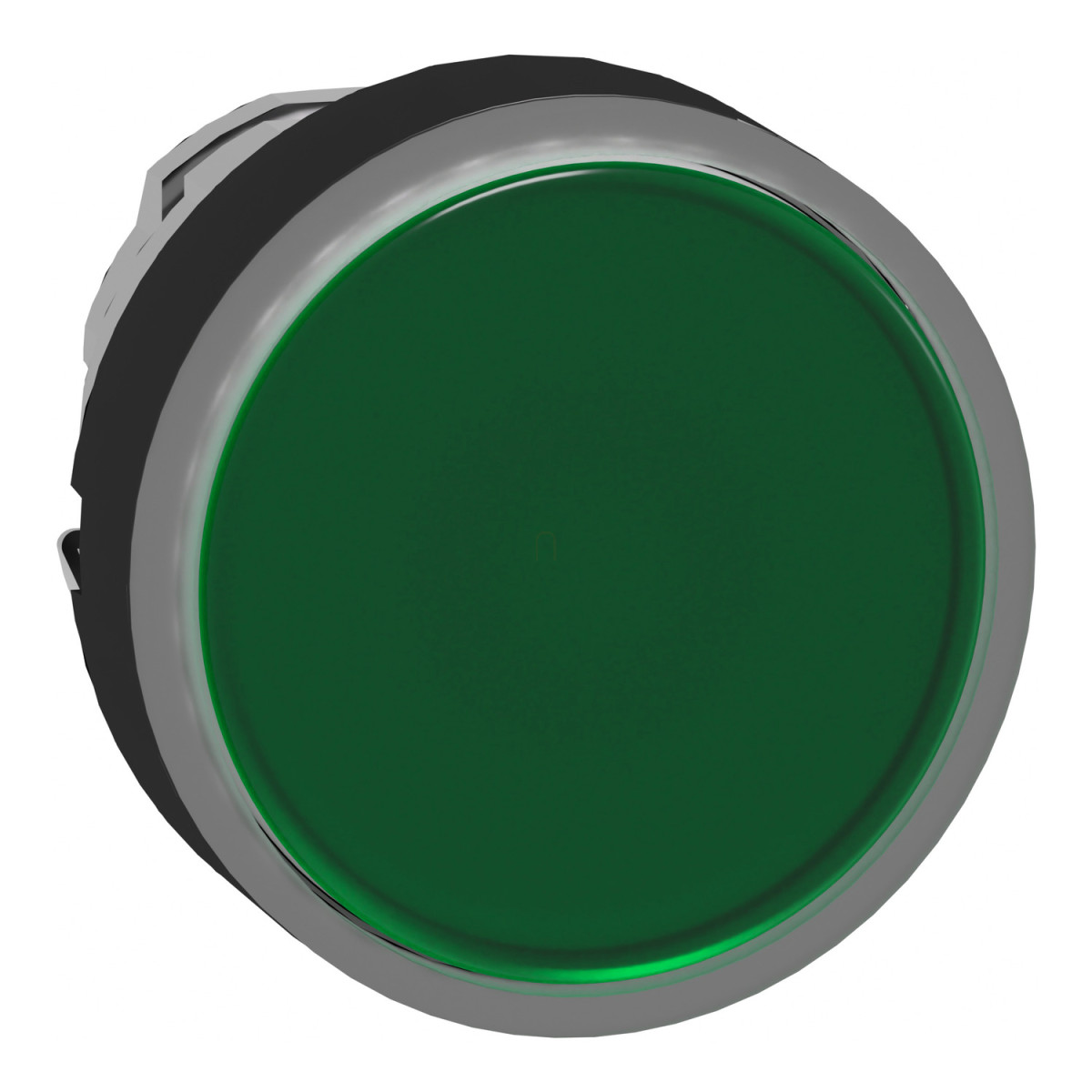

A Schneider Electric Harmony XB4 termékcsaládhoz tartozó ZB4BW3337 egy prémium minőségű, zöld színű, világítható nyomógombfej, amely számos ipari alkalmazásban használható. Ez a könnyen telepíthető, fekete fém előlappal rendelkező alkatrész a Harmony XB4 moduláris rendszer része, ami nagy rugalmasságot biztosít a különböző vezérlési és jelzési feladatok megoldásában.
A ZB4BW3337 egy standard, sík felületű, jelöletlen, zöld színű világítható nyomógombfej, amely kiemelkedő tulajdonságaival ideális választás ipari környezetbe. A 22,5 mm-es szerelési átmérőjével megfelel az ipari szabványoknak, így könnyen integrálható meglévő rendszerekbe. A fekete fém előlap nemcsak robusztus megjelenést kölcsönöz, de tartósságot is biztosít a terméknek. A nyomógomb rugós visszatérésű működtetésű, ami azt jelenti, hogy a nyomógomb az elengedés után automatikusan visszatér alaphelyzetbe, ami számos vezérlési folyamatnál elengedhetetlen.
A termék sík, jelöletlen zöld kezelőfelülete sima lencsével rendelkezik, ami univerzális LED-es megvilágítással kompatibilis. Fontos megemlíteni, hogy a termék megjelenésében esetleges változások lehetnek, de ezek nem befolyásolják a funkcionális használatot és a biztonságot. A termék tökéletesen kompatibilis a Schneider Electric univerzális LED blokkjaival. A ZB4BW3337 cikkszámú termék rendkívüli tartósságot kínál, mechanikai élettartama 10 millió kapcsolási ciklus, ami hosszú távú, megbízható működést biztosít ipari környezetben is. Az elektromos összetételre vonatkozóan különböző kódok (M1, M2, M6, M10) állnak rendelkezésre, amelyek különböző kontaktusszámok és elrendezések használatát teszik lehetővé.
A nyomógombfej kimagasló védelemmel rendelkezik a környezeti hatásokkal szemben. Az IP66, IP67, IP69, IP69K védettségi besorolások biztosítják, hogy a termék ellenáll a pornak, víznek, és magas nyomású mosásnak is. A magas nyomású tisztítással szembeni ellenállása 7000000 Pa 55 °C-on, 0,1 m távolságból, ami különösen fontos az élelmiszeripari vagy tiszta környezetet igénylő alkalmazásokban. Emellett a termék megfelel a NEMA 13 és NEMA 4X szabványoknak, valamint az IK06 ütésállósági követelményeknek. A ZB4BW3337 széles működési hőmérséklet-tartományban használható: -40°C és +70°C között, ami lehetővé teszi a szélsőséges környezeti feltételek melletti alkalmazást is. A termék számos nemzetközi szabványnak megfelel, mint például az IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, és UL 508, továbbá rendelkezik CSA, LROS, BV, UL, DNV tanúsítványokkal, ami biztosítja a globális felhasználhatóságot.
Schneider Electric Harmony XB4 - ZB4BW3337 -fém világító nyomógomb fej, Ø22, visszatérő, beépített LED-hez, zöld, fekete perem műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Világítható nyomógombfej
Rövid terméknév: ZB4
Termék kompatibilitás: Integrált LED
Előlap anyaga: Fekete fém
Fejforma: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profil: Zöld sík, jelöletlen
Működtető további információ: Sima lencsével
Sapka/működtető vagy lencse színe: Zöld
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 30 mm
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 10000000 ciklus
Elektromos összetételi kód:
M1 - <6 érintkezőhöz, egyes blokkokat használva elülső szerelésben integrált LED-del
M2 - <6 érintkezőhöz, egyes és dupla blokkokat használva elülső szerelésben integrált LED-del
M6 - <2 érintkezőhöz, egyes blokkokat használva elülső szerelésben integrált LED-del és transzformátorral
M10 - <2 érintkezőhöz, egyes blokkokat használva elülső szerelésben integrált LED-del
Eszköz bemutatása: Alap részegységek
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Működési környezeti hőmérséklet: -40...70 °C
Túlfeszültségi kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-5, UL 508, JIS C8201-1
Terméktanúsítványok: CSA, LROS (Lloyds hajózási nyilvántartása), BV, UL listázott, DNV
Mechanikai jellemzők
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság:
30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
