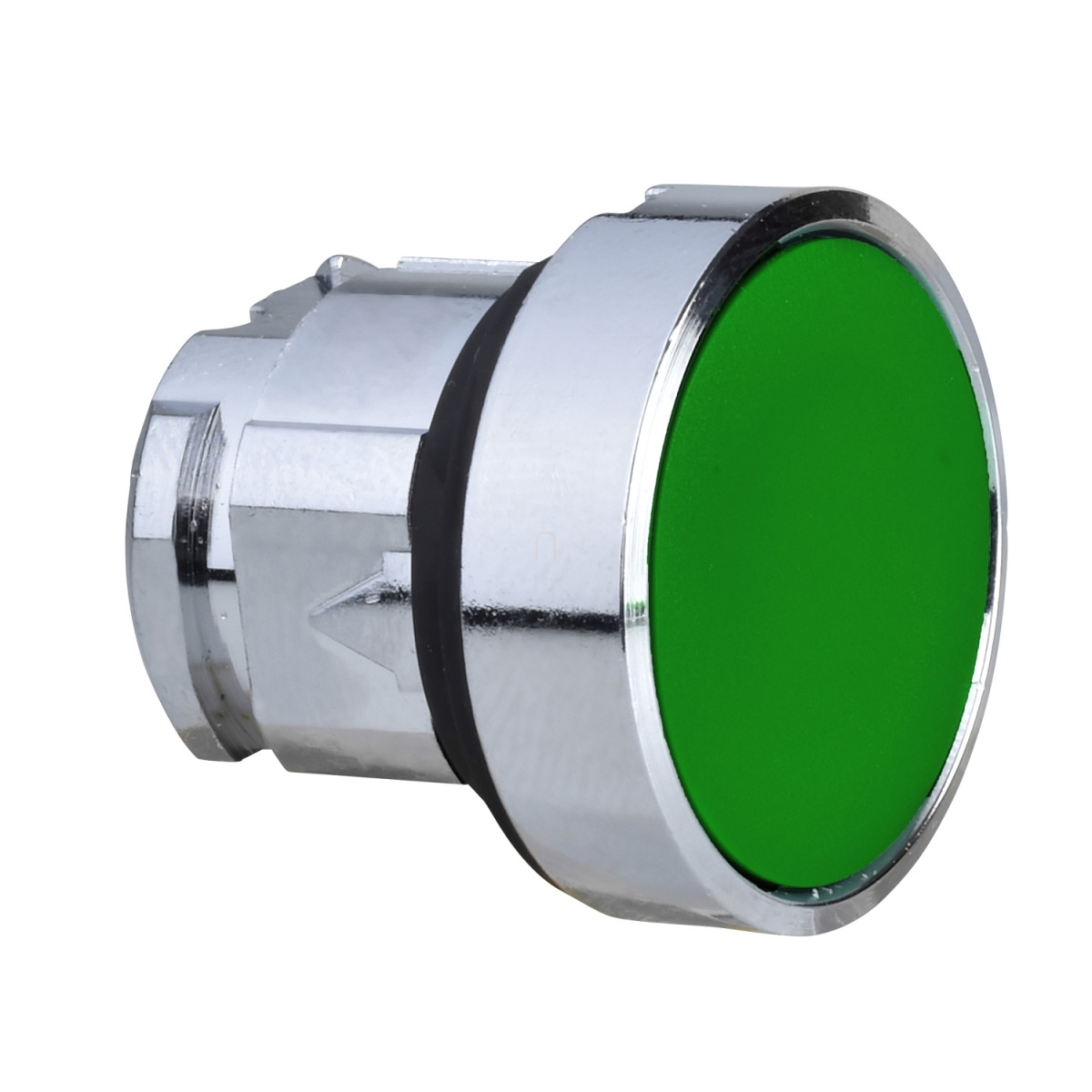

A Schneider Electric Harmony XB4 sorozatú ZB4BH03 modellszámú nem világított nyomógombfej kiváló minőségű ipari vezérlőelem, amely tökéletes választás különböző automatizálási és vezérlési alkalmazásokhoz. Ez a nyomógombfej a Harmony XB4 termékcsalád része, amely világszerte elismert megbízhatóságáról és tartósságáról.
A ZB4BH03 nyomógombfej krómozott fém kivitelben készül, ami nemcsak elegáns megjelenést kölcsönöz, hanem kiváló mechanikai és vegyi ellenállóképességet is biztosít a különböző ipari környezetekben. A termék zöld színű, süllyesztett operátorfelülettel rendelkezik, és nincs rajta jelölés, ami lehetővé teszi a személyre szabott címkézést vagy azonosítást. A nyomógomb működtetési módja push-push típusú, azaz alternáló működésű, ami azt jelenti, hogy az első nyomás rögzíti a benyomott állapotot, a második nyomás pedig kioldja azt.
A ZB4BH03 nyomógombfej 22,5 mm-es szabványos átmérőjű rögzítőfuratba szerelhető, ami megfelel a nemzetközi ipari szabványoknak. A termék rendkívül sokoldalú, hiszen különböző elektromos összeállításokhoz használható, beleértve a C11 kódot (legfeljebb 3 érintkező egyes blokkok használatával elülső szerelésben), a C15 kódot (legfeljebb 1 érintkező egyes blokkok használatával elülső szerelésben), valamint a C9 kódot (legfeljebb 3 érintkező egyes blokkok használatával elülső szerelésben).
A ZB4BH03 nyomógombfej kiemelkedő műszaki paraméterekkel rendelkezik, amelyek biztosítják a megbízható működést még a legzordabb ipari környezetben is. Az IP védettségi besorolása IP67, IP69 és IP69K, ami azt jelenti, hogy teljesen por- és vízbiztos, valamint magas nyomású, magas hőmérsékletű mosásnak is ellenáll. A NEMA védettségi besorolása NEMA 13 és NEMA 4X, ami további bizonyítéka a termék robusztus kialakításának. Az IK védettségi besorolása IK06 az IEC 50102 szabvány szerint, ami megfelelő mechanikai védelmet biztosít a külső behatásokkal szemben.
A termék kiemelkedő mechanikai tartóssággal rendelkezik, akár 5 millió kapcsolási ciklust is kibír, ami rendkívül hosszú élettartamot biztosít még intenzív használat mellett is. A ZB4BH03 nyomógombfej -40°C és +70°C közötti környezeti hőmérsékleten működtethető és tárolható, ami szélsőséges időjárási és ipari feltételek mellett is megbízható teljesítményt nyújt. A termék TH védőkezeléssel van ellátva, ami tovább növeli az ellenállóképességét. A vibráció- és ütésállóságra vonatkozó adatok (5 gn 2-500 Hz frekvenciatartományban az IEC 60068-2-6 szerint, valamint 30 gn és 50 gn félszinusz hullám gyorsulás az IEC 60068-2-27 szerint) szintén igazolják a termék kiváló minőségét és robusztus kialakítását.
Schneider Electric Harmony XB4 - ZB4BH03 -fém nyomógomb fej, Ø22, nyomó-nyomó, zöld, unmarked műszaki adatok
Főbb tulajdonságok
Termékcsalád: Harmony XB4
Terméktípus: Nem világított nyomógombfej
Rövid terméknév: ZB4
Előlap anyaga: Krómozott fém
Szerelési átmérő: 22,5 mm
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: nyomó-nyomó
Működtető profilja: Zöld, süllyesztett, jelöletlen
Kupak/működtető vagy lencse színe: Zöld
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 28 mm
Mechanikai élettartam: 5000000 ciklus
Elektromos összeállítási kód: C11 legfeljebb 3 érintkezőhöz egyes blokkok használatával elülső szerelésben
C15 legfeljebb 1 érintkezőhöz egyes blokkok használatával elülső szerelésben
C9 legfeljebb 3 érintkezőhöz egyes blokkok használatával elülső szerelésben
Eszköz prezentáció: Alapelem
Környezeti paraméterek
Védőkezelés: TH
Környezeti hőmérséklet tárolás során: -40…70 °C
Környezeti hőmérséklet működés közben: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP69, IP69K, IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-5, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Ellenállási paraméterek
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
