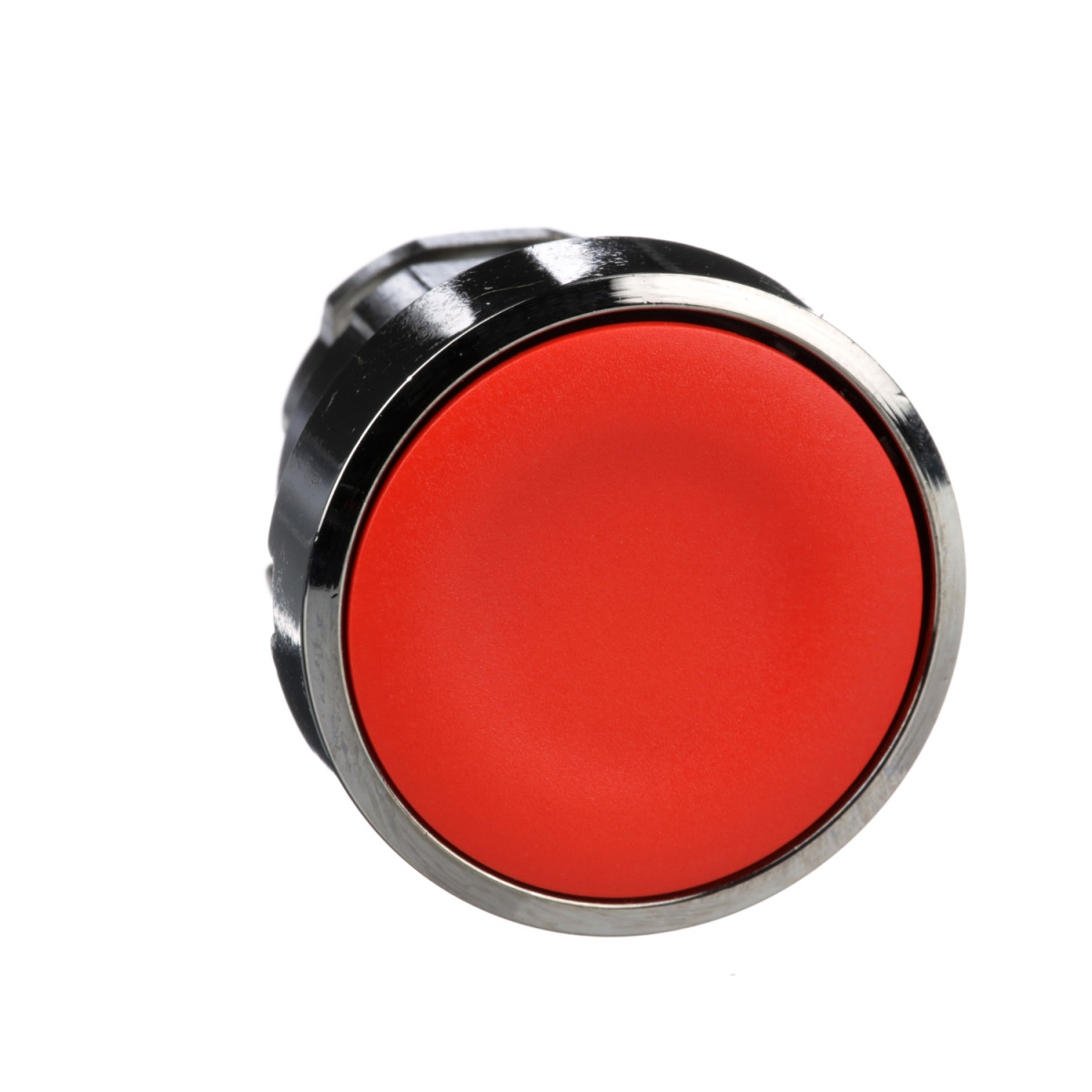

A Schneider Electric Harmony XB4 sorozatba tartozó ZB4BA4 cikkszámú piros nyomógomb fej egy kiváló minőségű ipari kapcsolóeszköz, amely tökéletes választás ipari környezetben történő vezérlési feladatokhoz. Ez a nem világító nyomógomb fej a Harmony XB4 termékcsalád része, amely a legmagasabb minőségi és megbízhatósági standardoknak felel meg.
A ZB4BA4 egy standard formájú, kerek kialakítású, piros színű, jelöletlen, süllyesztett nyomógomb fej, amely rugós visszatérésű működési mechanizmussal rendelkezik. A termék krómbevonatú fém kerettel készül, ami különösen tartóssá és ellenállóvá teszi a zord ipari környezetben is. A 22,5 mm-es szerelési átmérő iparági standard, így könnyen illeszkedik a legtöbb vezérlőpanelre. A gomb mechanikai élettartama kiemelkedően magas, 10 millió kapcsolási ciklust garantálva, ami hosszú távú, megbízható működést biztosít még intenzív használat mellett is.
A nyomógomb fej kimagasló védelmi jellemzőkkel rendelkezik: IP66, IP67, IP69 és IP69K védettségi osztályoknak is megfelel az IEC 60529 szabvány szerint, ami átfogó védelmet jelent por és víz ellen. Emellett a NEMA 13 és NEMA 4X védettségi szinteknek is eleget tesz, így olaj, hűtőfolyadék és korrózió ellen is védelmet nyújt. Az IK06 fokozat az IEC 50102 szabvány szerint megfelelő mechanikai ütésállóságot biztosít. A termék -40°C és +70°C közötti szélsőséges hőmérsékleti tartományban is megbízhatóan működik, ami különösen hasznos változó környezeti feltételekkel rendelkező ipari alkalmazásoknál.
A ZB4BA4 nyomógomb fej különböző elektromos összeállítási kódokkal kompatibilis, beleértve a C1, C2, C11 és C15 konfigurációkat, lehetővé téve különböző érintkezők használatát az egyedi igényeknek megfelelően. A termék TH védőkezeléssel is rendelkezik a fokozott ellenálló képesség érdekében, és megfelel számos nemzetközi szabványnak, beleértve az IEC 60947-5-1, IEC 60947-1 és UL 508 előírásokat. Emellett különböző tanúsítványokkal rendelkezik, mint a BV, CSA, DNV, LROS és UL listázás, ami biztosítja a globális megfelelőséget. A terméket úgy tervezték, hogy ellenálljon az 5 gn rezgésnek és a 30-50 gn ütésnek, ami ideálissá teszi nehéz ipari körülmények között is.
Schneider Electric Harmony XB4 - ZB4BA4 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Nem világító nyomógomb fej
Rövid eszköznév: ZB4
Keret anyaga: Krómbevonatú fém
Szerelési átmérő: 22,5 mm
Értékesítési egység: 1
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Piros, süllyesztett, jelöletlen
Sapka/működtető vagy lencse színe: Piros
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 28 mm
Mechanikai élettartam: 10000000 ciklus
Elektromos összeállítási kód: C1 <9 érintkezőhöz egyblokkos előlapra szerelhető kivitelben, C2 <9 érintkezőhöz egy- és kétblokkos előlapra szerelhető kivitelben, C11 <3 érintkezőhöz egyblokkos előlapra szerelhető kivitelben, C15 <1 érintkezőhöz egyblokkos előlapra szerelhető kivitelben
Eszköz bemutatása: Alapelem
Környezeti feltételek
Védő kezelés: TH
Környezeti levegőhőmérséklet tároláshoz: -40…70 °C
Környezeti levegőhőmérséklet működéshez: -40…70 °C
Túlfeszültség kategória: Class I az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4, IEC 60947-5-5, UL 508, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
