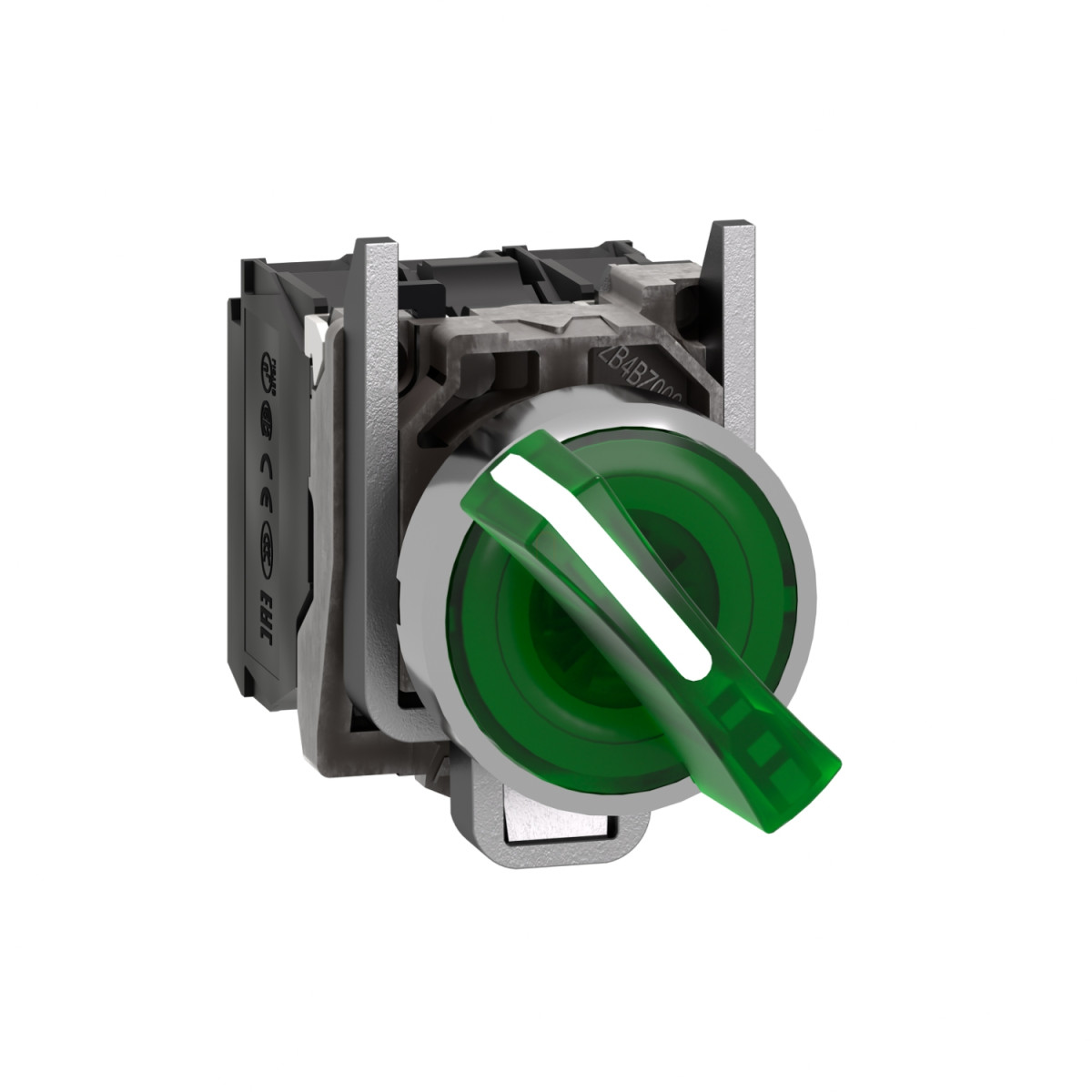

A Schneider Electric Harmony XB4BK123G5 egy prémium minőségű, robusztus világító választókapcsoló, amely ideális ipari környezetben történő használatra. Ez a komplett fém kivitelű, zöld színű, Ø22 mm átmérőjű kapcsoló kiváló választás vezérlőpanelek, gépi berendezések és egyéb ipari alkalmazások számára, ahol megbízható, tartós és jól látható kezelőelemekre van szükség.
A XB4BK123G5 modell két pozícióval rendelkezik (90°-os elforgatással), és a beépített univerzális LED világítás egyértelmű visszajelzést nyújt az aktuális állapotról. A kapcsoló 110-120 V AC tápfeszültséget igényel 50/60 Hz frekvencián, és 1NO+1NC érintkezőkonfigurációval rendelkezik, ami sokoldalú felhasználást tesz lehetővé különböző vezérlési feladatokban. A krómozott fém előlap és a zamak rögzítőgyűrű hosszú élettartamot biztosít még intenzív használat esetén is. A kapcsoló az iparági szabványnak megfelelő 22,5 mm-es furaton keresztül szerelhető fel vezérlőpanelekre.
A termék kiemelkedő műszaki jellemzőkkel büszkélkedhet, beleértve a kiváló védelmi besorolást (IP66, IP67, IP69, IP69K), amely lehetővé teszi a használatát mostoha körülmények között, akár 7000000 Pa nyomású nagynyomású mosóval történő tisztítást is elviseli 55°C-on. Az üzemi hőmérséklettartománya -40°C és +70°C közötti, ami szélsőséges környezetben is megbízható működést biztosít. A mechanikai élettartama figyelemre méltó, akár 1000000 kapcsolási ciklus, míg az elektromos élettartama ugyancsak 1000000 ciklus különböző terhelési feltételek mellett.
A Schneider Electric XB4BK123G5 választókapcsoló számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-5-5, IEC 60947-5-1, UL 508 és CSA C22.2 No 14 előírásokat. Rendelkezik BV, UL, CSA, DNV és LROS (Lloyds Register of Shipping) tanúsítványokkal is, ami igazolja a magas minőségét és megbízhatóságát. A kapcsoló kiváló rezgés- és ütésállósággal rendelkezik, ellenáll az elektromágneses interferenciának, és védett az elektrosztatikus kisülésekkel szemben. A csatlakoztatás csavaros sorkapcsokkal történik, amelyek lehetővé teszik akár 2 x 1,5 mm² kábelek bekötését érvéghüvellyel vagy 1 x 0,22 mm² kábelek bekötését érvéghüvely nélkül, az IEC 60947-1 szabványnak megfelelően. A termék ideális választás ipari automatizálási, gépvezérlési és egyéb olyan alkalmazások számára, ahol a megbízható, látható visszajelzéssel rendelkező kapcsolóelemek elengedhetetlenek.
Schneider Electric Harmony XB4 - XB4BK123G5 -komplett fém LED világító választókapcsoló, Ø22, 2 állású, 120 VAC, 1NO+1NC, zöld műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Világító választókapcsoló
Rövid terméknév: XB4
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Fejrész típusa: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: stay put (rögzített)
Működtető profilja: Zöld standard fogantyú
Működtető pozíció információ: 2 pozíció 90°
Elektromos jellemzők
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Slow-break (lassú bontású)
Csatlakozások - sorkapcsok: Csavaros sorkapcsok, <= 2 x 1,5 mm² érvéghüvellyel az IEC 60947-1 szerint
Csavaros sorkapcsok, >= 1 x 0,22 mm² érvéghüvely nélkül az IEC 60947-1 szerint
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
Névleges tápfeszültség: 110...120 V AC, 50/60 Hz
Működtető nyomaték: 0,14 N.m NO változtatás nélküli elektromos állapot
Mechanikai élettartam: 1000000 ciklus
Elektromos megbízhatóság: Λ < 10exp(-6) 5 V és 1 mA esetén tiszta környezetben az IEC 60947-5-4 szerint
Λ < 10exp(-8) 17 V és 5 mA esetén tiszta környezetben az IEC 60947-5-4 szerint
Védelmi jellemzők
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK04 az IEC 50102 szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tárolás esetén: -40...70 °C
Környezeti hőmérséklet működés közben: -40...70 °C
Elektromos áramütés elleni védelem osztálya: Class I az IEC 60536 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-5, IEC 60947-5-1, UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: BV, UL, CSA, DNV, LROS (Lloyds Register of Shipping)
Mechanikai jellemzők
Magasság: 47 mm
Szélesség: 30 mm
Mélység: 68 mm
Sorkapocs leírás ISO n°1: (13-14)NO
(21-22)NC
