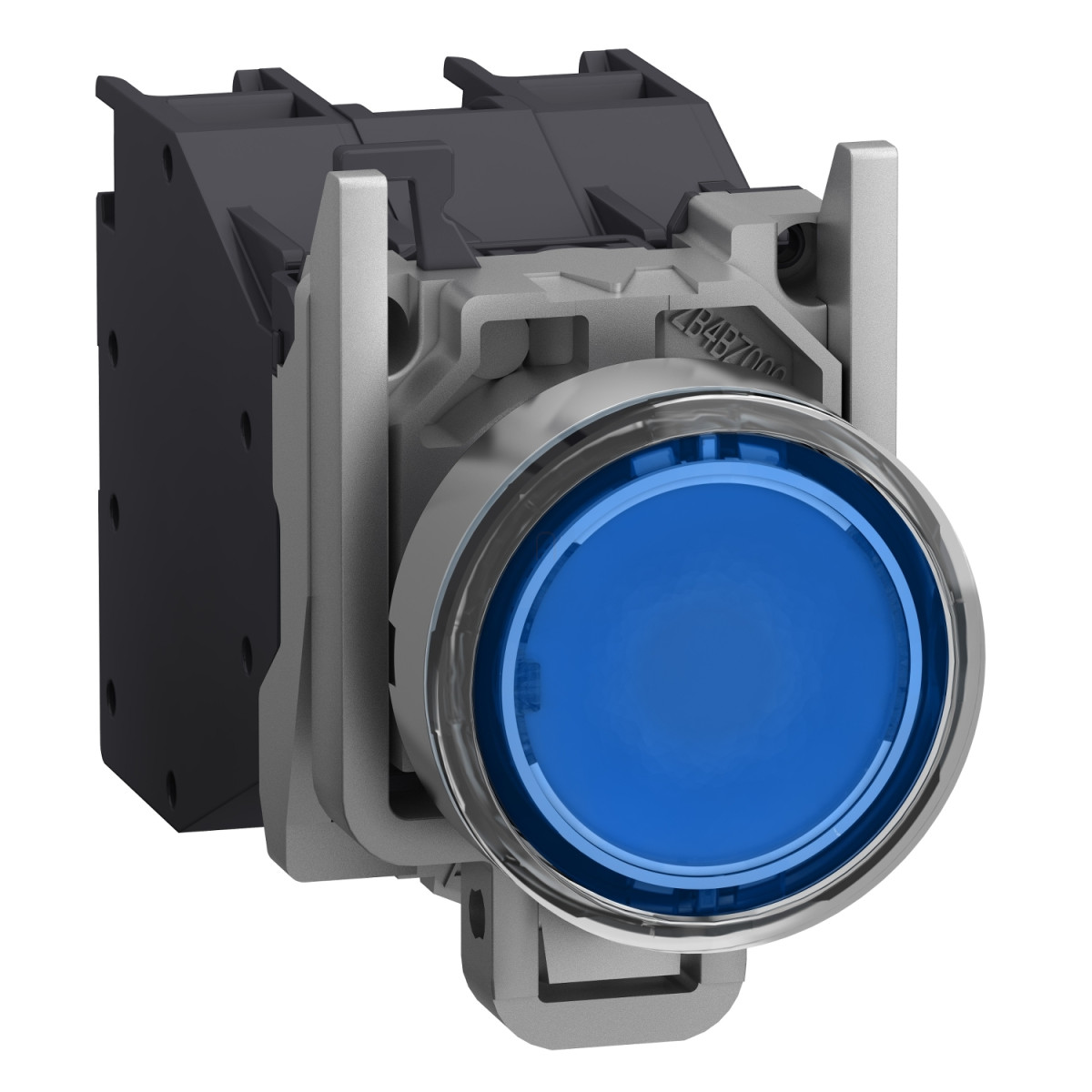

A Schneider Electric Harmony XB4BP683BM5GEX komplett világító nyomógomb egy robbanásveszélyes környezetben is biztonságosan használható, ATEX minősítésű ipari kezelőelem. Ez a kiváló minőségű, 22 mm átmérőjű, kék nyomógomb a Harmony XB4 termékcsalád tagja, amely a legmagasabb követelményeknek is megfelel és számos ipari alkalmazásban használható megbízhatóan.
A termék elsődleges alkalmazási területe a robbanásveszélyes környezet, amit az ATEX minősítés is jelez. A gombtest krómozott fémből készült, biztosítva a hosszú élettartamot és kiváló kopásállóságot. A rögzítőgyűrű anyaga Zamak, mely kiváló szilárdsági tulajdonságokkal rendelkezik. A nyomógomb kialakítása süllyesztett, kék színű, és rugós visszatérítésű működésű. A felhasználók kényelmét szolgálja a tiszta szilikon védősapka, amely védelmet biztosít a szennyeződések és folyadékok ellen, miközben az IP66-os védettségi szint garantálja a por- és vízállóságot a legszigorúbb ipari környezetben is. A világítás állandó fényű, integrált LED-el, amely 24-254 V AC/DC tartományban működtethető, és rendkívül alacsony, mindössze 2-10 mA áramfelvétellel rendelkezik.
A Schneider Electric Harmony XB4BP683BM5GEX nyomógomb kontaktusa 1NO (egy záró) konfigurációjú, és robbanásveszélyes környezetben használható a következő zónákban: Gáz esetében 1-2 zónában, por esetében 21-22 zónában. A jelölése II 2 GD, Ex tb IIIC Db, Ex db eb mb IIC Gb, amely egyértelműen jelzi a termék robbanásbiztos kialakítását. Az elektromos jellemzőit tekintve a konvencionális szabad levegőben történő termikus áramerőssége 10 A az IEC 60947-5-1 szabvány szerint, szigetelési feszültsége 415 V. A csatlakozás csavaros kapcsokkal történik, amely 2 x 1,5 mm² keresztmetszetű vezetékkel (érvéghüvellyel) vagy 1 x 2,5 mm² keresztmetszetű vezetékkel (érvéghüvely nélkül) kompatibilis az IEC 60947-1 szabványnak megfelelően. A meghúzási nyomaték 0,8-1,2 Nm.
A termék rendkívül tartós, mechanikai élettartama 5 millió kapcsolási ciklus, míg a világító elem várható élettartama 100.000 óra. A termék megfelel számos nemzetközi szabványnak, többek között IEC 60079-0:2009, IEC 60079-7:2009, EN/IEC 60079-18:2009, IEC 60079-31:2009, UL 60079-0, UL 60079-18, UL 60079-31, ANSI/ISA 12.12.01, CSA C22.2 No 213 előírásoknak, és rendelkezik INERIS 04ATEX9004U tanúsítvánnyal. A termék méretei: szélesség 46,2 mm, magasság 30 mm, mélység 72 mm, beépítési mélysége 58 mm. A szereléshez szükséges furatátmérő 22,5 mm ±0,2 mm az IEC 60947-1 szabványnak megfelelően. Működési hőmérséklet-tartománya -20°C és +75°C között van, tárolási hőmérséklet-tartománya pedig -40°C és +70°C között.
Schneider Electric Harmony XB4 - ATEX DG - XB4BP683BM5GEX -komplett világító nyomógomb, Ø22, védősapkás, 1NO, 24-240VAC/DC, kék műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék vagy összetevő típusa: Komplett világító nyomógomb
Eszköz rövid neve: XB4
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 22 mm
Oszthatatlansági mennyiség: 1
Por zóna: Zóna 21 - 22
Gáz zóna: Zóna 1 - 2
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Kék süllyesztett
Működtető kiegészítő információ: Védősapkás (átlátszó szilikon)
Érintkezők típusa és összetétele: 1 NO
Kiegészítő
Szélesség: 46,2 mm
Magasság: 30 mm
Mélység: 72 mm
Eszköz szerelés: Rögzítő furat - átmérő: 22,5 mm +/- 0,2 mm az IEC 60947-1 szerint
Rögzítési középpont: >= 30 x 40 mm (tartópanel) - vastagság: 1...6 mm
Beépítési mélység: 58 mm
Jelölés: II 2 GD, Ex tb IIIC Db, Ex db eb mb IIC Gb
Jelzőegység fejének alakja: Kerek
Érintkező működés: Lassú bontású
Pozitív nyitás: Nincs
Működési út: 1,657 mm (működésbe lépési pont), 4,622 mm (állapotváltási pont), 4,452 mm (teljes út)
Működtetési erő: 3,962 N
Mechanikai élettartam: 5000000 ciklus
Csatlakozás - kapcsok
Csatlakozás típusa: Csavaros kapcsok, 2 x 1,5 mm² érvéghüvellyel az IEC 60947-1 szerint, Csavaros kapcsok, 1 x 2,5 mm² érvéghüvely nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
[Ith] konvencionális szabad levegőben termikus áram: 10 A az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 415 V
[Ie] névleges üzemi áram: 1,9 A 380 V, AC, A600 esetén az IEC 60947-5-1 szerint, 3 A 240 V, AC, A600 esetén az IEC 60947-5-1 szerint, 6 A 120 V, AC, A600 esetén az IEC 60947-5-1 szerint, 0,27 A 250 V, DC, Q300 esetén az IEC 60947-5-1 szerint, 0,55 A 125 V, DC, Q300 esetén az IEC 60947-5-1 szerint, 2,87 A 24 V, DC, Q300 esetén az IEC 60947-5-1 szerint
Jelzés típusa: Állandó
Fényforrás: Integrált LED
[Us] névleges tápfeszültség: 24...254 V AC/DC
Áramfogyasztás: 2...10 mA
Élettartam: 100000 óra
Környezet
Védő kezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete üzemeltetéshez: -20...75 °C
Túlfeszültség kategória: I az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
Szabványok: IEC 60079-0:2009, IEC 60079-7:2009, EN/IEC 60079-18:2009, IEC 60079-31:2009, UL 60079-0, UL 60079-18, UL 60079-31, ANSI/ISA 12.12.01, CSA C22.2 No 213
Termék tanúsítások: INERIS 04ATEX9004U
