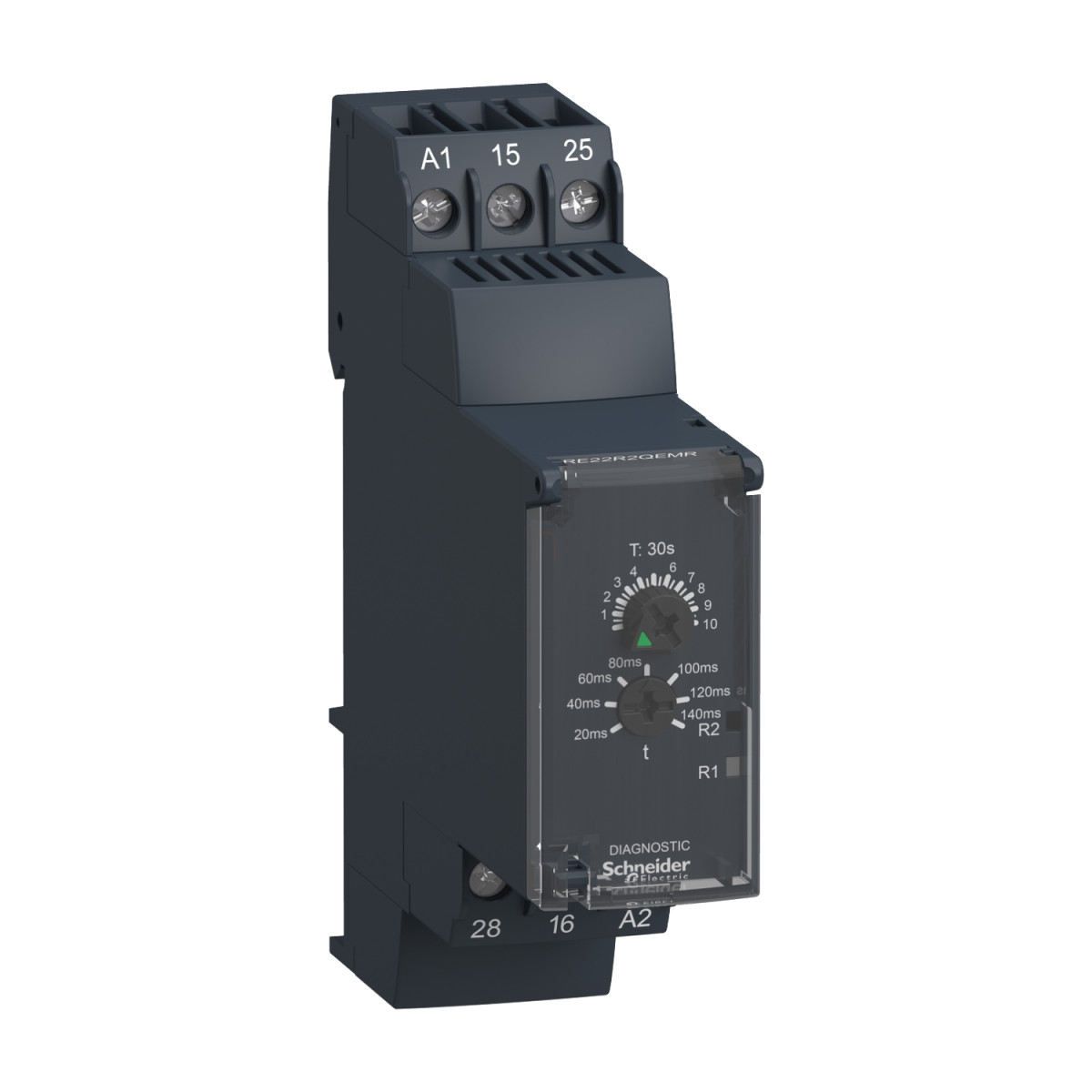

A Schneider Electric Harmony Timer Relays termékcsaládba tartozó RE22R2QEMR egy professzionális, moduláris időrelé, amely kifejezetten csillag-delta motorindítási alkalmazásokhoz készült. Ez a speciális időrelé a modern ipari automatizálás egyik alapvető eleme, amely megbízható működést biztosít a motorvezérlő rendszerekben, ahol a motorindítási áramok korlátozása kulcsfontosságú.
A RE22R2QEMR modell egy intelligens csillag-delta időrelé, amely lehetővé teszi a motorok zökkenőmentes indítását, megvédve ezzel mind a motort, mind az elektromos hálózatot a túlzott igénybevételtől. Az eszköz 8A névleges kimeneti árammal és 2 váltóérintkezővel (2CO) rendelkezik, amelyek kadmiummentesek, így környezetvédelmi szempontból is előnyös választás. A relé 24-240V AC/DC univerzális tápfeszültség-tartományban működik, így rendkívül rugalmasan alkalmazható különböző ipari környezetekben, függetlenül a rendelkezésre álló tápfeszültségtől. Az 50/60 Hz-es frekvenciatartomány tovább növeli a kompatibilitást.
A csillag-delta időrelé időzítési tartománya 0,3-30 másodperc között állítható, ami széles működési spektrumot tesz lehetővé a különböző motorindítási követelményeknek megfelelően. A készülék kiemelkedő tulajdonsága a precíz időzítés: a teljes skálán +/- 10% beállítási pontosság érhető el 25°C-on, az ismétlési pontosság pedig +/- 0,5%. Az eszköz különlegessége a konfigurálható átmeneti idő a csillag és a delta kapcsolás között, amely 20, 40, 60, 80, 100, 120 vagy 140 ms értékre állítható, lehetővé téve az optimális átkapcsolást a különböző motorok és alkalmazások esetében. A RE22R2QEMR időrelé működése során a tápfeszültség bekapcsolásakor az R1 kimenet kezdeti állapotában aktiválja a CSILLAG KONTAKTORT és a FŐ KONTAKTORT, és elindul a T időzítés. Az időzítési periódus végén az R1 kimenet záródik, amely kikapcsolja a CSILLAG KONTAKTORT és elindítja az átmeneti időt. Az átmeneti idő végén az R2 kimenet záródik, és aktiválja a DELTA KONTAKTORT.
A relé vezérlése egyszerű és felhasználóbarát: a forgókapcsolós kezelőszervvel könnyen beállítható a kívánt időzítés, a diagnosztikai gomb pedig segít az esetleges problémák azonosításában. A működési állapotot LED-ek jelzik: a zöld háttérvilágítás a tárcsaállás kijelzésére szolgál, míg a sárga LED különböző világítási mintázatokkal jelzi az időzítés folyamatát és a relékimenetek állapotát.
Az RE22R2QEMR időrelé rendkívül strapabíró és megbízható eszköz. Mechanikai élettartama 10 millió kapcsolási ciklus, elektromos élettartama pedig 100 000 ciklus 8A/250V AC-1 terhelésnél. A B10d = 320 000 és MTTFd = 353,8 év biztonsági megbízhatósági adatok tovább erősítik a készülék megbízhatóságát. A relé kompakt kialakítású, szélessége mindössze 22,5 mm, magassága 90 mm, mélysége 73 mm, így könnyen elhelyezhető a kapcsolószekrényekben. Szerelése szabványos 35 mm-es DIN-sínre történik az IEC 60715 előírásnak megfelelően, bármilyen pozícióban felszerelhető. Az IP40-es védettségi szint a házon, IP20 a csatlakozókon és IP50 az előlapon biztosítja a megfelelő védelmet a különböző környezeti hatásokkal szemben.
Schneider Electric Harmony Timer Relays - RE22R2QEMR - csillag - delta indító időrelé, Qe, 2CO, 8A, 24 - 240VAC/DC műszaki adatok
Termékjellemzők és műszaki adatok
Terméktípus: Moduláris időzítő relé
Terméktípus rövidítése: RE22
Névleges kimeneti áram: 8 A
Érintkezők típusa és összetétele: 2 C/O időzített érintkező, kadmiummentes
Időkésleltetés típusa: Csillag-delta
Időkésleltetési tartomány: 0,3...30 s
Vezérlés típusa: Forgógomb, diagnosztikai gomb
Elektromos jellemzők
Névleges tápfeszültség: 24...240 V AC/DC 50/60 Hz
Bemeneti feszültség kioldása: <= 2,4 V
Feszültségtartomány: 0,85...1,1 Us
Tápfrekvencia: 50...60 Hz +/- 5 %
Teljesítményfelvétel (VA): 3 VA 240 V AC-nél
Teljesítményfelvétel (W): 1,5 W 240 V DC-nél
Kapcsolási kapacitás (VA): 2000 VA
Minimális kapcsolási áram: 10 mA 5 V DC-nél
Maximális kapcsolási áram: 8 A
Maximális kapcsolási feszültség: 250 V AC
Megbízhatóság és élettartam
Elektromos élettartam: 100000 ciklus, 8 A 250 V-nál, AC-1; 100000 ciklus, 2 A 24 V-nál, DC-1
Mechanikai élettartam: 10000000 ciklus
Bekapcsolási késleltetés: 100 ms
Mikromegszakítások elleni immunitás: 10 ms
Visszaállási idő: 120 ms kikapcsoláskor
Időzítési funkció részletei
Ismétlési pontosság: +/- 0,5 % az IEC 61812-1 szerint
Hőmérséklet-eltolódás: +/- 0,05 %/°C
Feszültség-eltolódás: +/- 0,2 %/V
Időkésleltetés beállítási pontossága: +/- 10 % teljes skálán 25 °C-on az IEC 61812-1 szerint
Időkésleltetés típusa: Csillag-delta - Qe-Csillag-delta relé (1 NC + 1 NO kimenet osztott közös ponttal)
Fizikai jellemzők
Csatlakozások - terminálok: Csavaros sorkapcsok, többféle vezetékmérethez
Meghúzási nyomaték: 0,6...1 N.m az IEC 60947-1 szerint
Ház anyaga: Önkioltó
Szélesség: 22,5 mm
Szerelés és védettség
Felszerelési helyzet: Bármely pozíció
Felszerelési támasz: 35 mm-es DIN sín az IEC 60715 szerint
IP védettségi fokozat: IP40 ház, IP20 terminálok, IP50 előlap az IEC 60529 szerint
Környezeti jellemzők
Üzemi környezeti hőmérséklet: -20...60 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Relatív páratartalom: 95 % 25...55 °C
