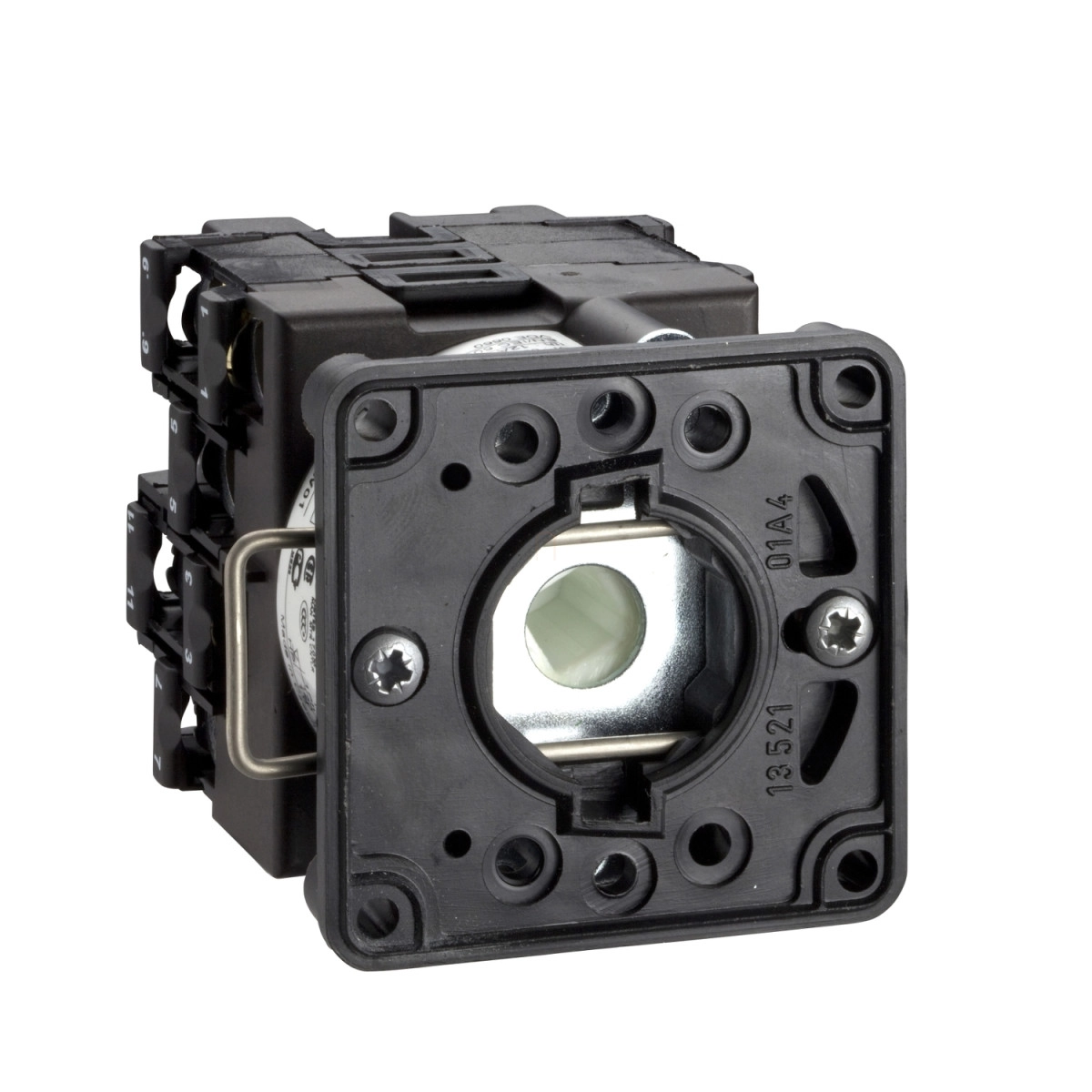

A Schneider Electric Harmony K2 sorozatú K2H004U választókapcsoló test kiváló megoldást kínál ipari vezérlőrendszerek kapcsolási feladataihoz. Ez a 22 mm átmérőjű, műanyag kivitelű, 4 pólusú kapcsolótest maximális rugalmasságot biztosít a különböző kapcsolási műveletekhez, miközben megbízható és hosszú élettartamú működést garantál a legigényesebb ipari környezetben is.
A K2H004U választókapcsoló test 20A konvencionális szabad léghűtésű névleges árammal rendelkezik, míg zárt környezetben ez az érték 16A. A termék 45 fokos kapcsolási szöggel működik, és rendelkezik 0 állással is, ami biztosítja a teljes kikapcsolt állapotot. A kapcsolási pozíciók jobbra 0°-45°, balra 0°-315° tartományban helyezkednek el, így maximális rugalmasságot kínál a különböző alkalmazásokhoz. A termék szerkezeti kialakítása magába foglalja az érintkezőblokkokat és a rögzítőlemezt, amelyek együtt biztosítják a tökéletes működést.
A Schneider Electric K2H004U választókapcsoló test kiváló elektromos paraméterekkel rendelkezik. A névleges szigetelési feszültség 690V (3-as szennyezettségi fok mellett) az IEC 60947-1 szabványnak megfelelően. A termék különböző üzemi teljesítményeken alkalmazható, például 1300W AC-3, 230V 1 fázis esetén, vagy akár 17000W AC-21, 550...600V 3 fázis esetén, mindig az IEC 947-3 szabványnak megfelelően. A névleges üzemi áram értékei is széles skálán mozognak a különböző alkalmazási területeknek megfelelően, például 8A 400V AC-3 3 fázis, vagy 10,8A 400V AC-23A 3 fázis esetén. A terméket kiváló elektromos és mechanikai tartósság jellemzi - AC-21 alkalmazásnál 600000 ciklus, míg AC-3 esetén 200000 ciklus élettartammal rendelkezik. A rövidzárlati áram értéke 10000A, rövidzárlati védelme pedig 20A-es gG típusú biztosítékkal biztosítható.
A K2H004U számos nemzetközi szabványnak és tanúsítványnak felel meg, többek között az IEC 60947-3 (erősáramú áramkörök), IEC 60947-5-1 (vezérlő áramkörök) és CENELEC EN 50013 előírásainak. Rendelkezik CSA és UL tanúsítvánnyal is különböző teljesítmény kategóriákban. A termék működési hőmérséklet-tartománya -25...+55°C, míg tárolási hőmérséklet-tartománya -40...+70°C. Kiváló ellenállóképességgel rendelkezik rázkódással szemben (30g az IEC 68-2-27 szerint) és rezgéssel szemben is (5g az IEC 68-2-6 szerint, 10...150Hz frekvenciatartományban). Az elektromos csatlakozás fogós csavaros kapcsokkal történik, rugalmas vezetékek esetén 2 x 1,5 mm², tömör vezetékek esetén 1 x 2,5 mm² kapacitással. A Schneider Electric K2H004U termék nettó tömege 0,165 kg, így könnyen kezelhető és szerelhető. A termék kiválóan alkalmazható ipari környezetben, ahol a megbízható kapcsolási funkciók és a hosszú élettartam elsődleges szempont.
Schneider Electric Harmony K2 - K2H004U - aljzat választókapcsolóhoz - 4 - pólus - 45° - 20 A műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony K
Terméktípus: Bütyköstárcsás kapcsolótest
Komponens megnevezése: K2
Konvencionális szabad léghűtésű termikus áram [Ith]: 20 A
Részegység összetétel: Érintkezőblokkok + rögzítőlemez
Kapcsoló funkció: Választókapcsoló
Kikapcsolt pozíció: Kikapcsolt pozícióval
Pólusok leírása: 4P
Kapcsolási pozíciók: Jobb: 0° - 45°, Bal: 0° - 315°
Szerelés helye: Előlap
Rögzítési mód: Ø 22 mm lyuk
Előlap anyaga: Műanyag
Kiegészítő műszaki jellemzők
Kapcsolási szög: 45°
Névleges szigetelési feszültség [Ui]: 690 V (3-as szennyezettségi fok) megfelelve az IEC 60947-1 szabványnak
Konvencionális zárt termikus áram [Ithe]: 16 A
Névleges üzemi teljesítmény W-ban: 1300 W AC-3, 230 V 1 fázis az IEC 947-3 szerint
Névleges üzemi áram [Ie] AC: 8 A 400 V AC-3 3 fázis esetén az IEC 947-3 szerint
Elektromos tartósság: 200000 ciklus AC-23, 200000 ciklus AC-3, 600000 ciklus AC-15, 600000 ciklus AC-21
Maximális működési frekvencia: 2,5 ciklus/perc AC-21, 2,5 ciklus/perc AC-23, 2,5 ciklus/perc AC-3, 8,333 ciklus/perc AC-15
Rövidzárlati áram: 10000 A
Rövidzárlati védelem: 20 A gG típusú biztosíték
Névleges lökőfeszültség-állóság [Uimp]: 4 kV szigetelő funkcióban, 6 kV megfelelve az IEC 947-1-nek
Érintkező működés: Lassú bontás
Pozitív nyitás: Igen
Elektromos csatlakozás: Fogós csavaros kapcsok rugalmas vezetékhez, kapacitás: 2 x 1,5 mm², Fogós csavaros kapcsok tömör vezetékhez, kapacitás: 1 x 2,5 mm²
Mechanikai tartósság: 1000000 ciklus
Nettó tömeg: 0,165 kg
Környezeti paraméterek
Szabványok: IEC 60947-3 erősáramú áramkörökre, IEC 60947-5-1 vezérlő áramkörökre, CENELEC EN 50013
Terméktanúsítványok: CSA 240 V 1 LE 1 fázis, CSA 240 V 3 LE 3 fázis 2 pólus, UL 240 V 1 LE 3 fázis, UL 240 V 0,33 LE 1 fázis 2 pólus
Védőkezelés: TC
Üzemi környezeti hőmérséklet: -25...55 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Ütésállóság: 30 gn az IEC 68-2-27 szerint
Rezgésállóság: 5 gn az IEC 68-2-6 szerint (f = 10...150 Hz)
Túlfeszültség-kategória: II. osztály az IEC 536 szerint, II. osztály az NF C 20-030 szerint
