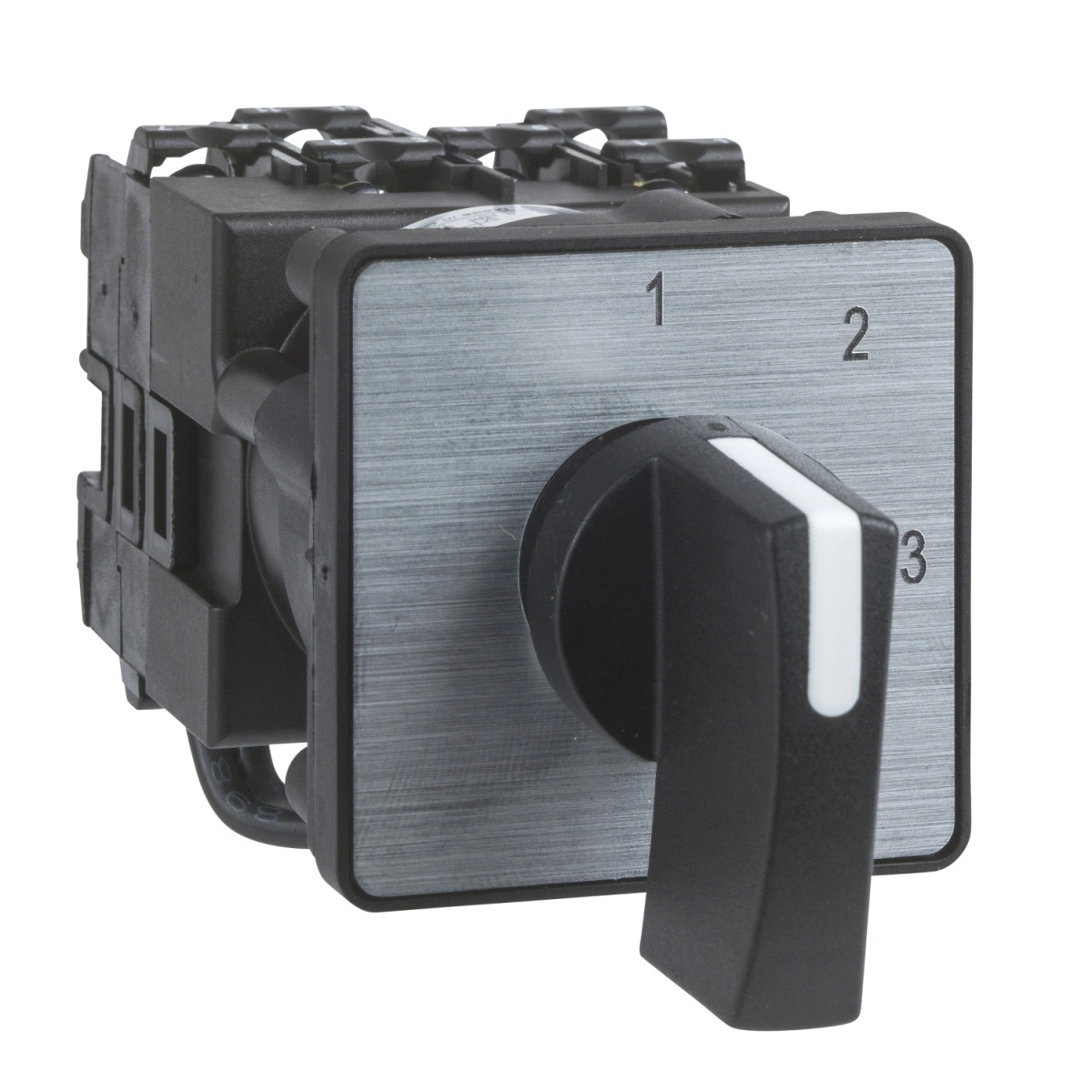

A Schneider Electric Harmony K termékkategóriába tartozó K1H014ULH bütykös kapcsoló egy sokoldalú, professzionális minőségű átkapcsoló eszköz, amely kiváló választás ipari alkalmazásokhoz és rendszerek irányításához. Ez a komplett cam switch multifixing rögzítési móddal rendelkezik, ami jelentősen megkönnyíti a telepítést különböző felületekre és panelekre.
A K1H014ULH egy 4 pólusú átkapcsoló kapcsoló, amely két kapcsolási pozícióval rendelkezik, és 30 fokos kapcsolási szöggel működik. Az eszköz előlapja 45x45 mm méretű, fém legendával és 1-2 fekete jelöléssel. A kezelést a 35 mm hosszúságú fekete fogantyú teszi kényelmessé, amely egyszerű használatot biztosít még ipari környezetben is. A kapcsoló IP40 védettségi szinttel rendelkezik az IEC 60529 szabványnak megfelelően, ami biztosítja a megfelelő védelmet por és idegen testek ellen.
A K1H014ULH műszaki paraméterei kiemelkedőek: a hagyományos szabad levegős termikus áramerőssége 12A, míg zárt környezetben ez 10A. A névleges szigetelési feszültsége 690V (3-as szennyezettségi fok mellett) az IEC 60947-1 szabványnak megfelelően. Az eszköz imponáló elektromos teljesítménymutatókkal rendelkezik különböző alkalmazási területeken: AC-21 üzemmódban 10500W (500-660V, 3 fázis), AC-23A üzemmódban 400V-on 2200W, míg AC-3 üzemmódban 400V-on 1500W teljesítmény kapcsolására képes. A névleges üzemi áramerősség AC-3 módban 400V-on 3.3A, míg AC-23A módban 400V-on 4.8A. A termék kiváló elektromos tartóssággal büszkélkedhet: AC-15 módban 1000000 ciklus, AC-21 módban 1000000 ciklus, míg AC-23 és AC-3 módban 500000 ciklus.
A K1H014ULH különleges előnye a sokoldalú csatlakoztatási lehetőség: a rögzített csavarkengyelű csatlakozók rugalmas kábelek esetén 2x1.5mm² keresztmetszetig, tömör kábelek esetén pedig 1x2.5mm² keresztmetszetig fogadnak vezetékeket. A termék mechanikai élettartama rendkívül hosszú, 1000000 kapcsolási ciklust garantál. A környezeti működési hőmérséklet-tartomány -25°C-tól +55°C-ig terjed, míg tárolási hőmérséklet-tartománya -40°C-tól +70°C-ig. Az eszköz ellenáll akár 30g erejű ütéseknek (az IEC 68-2-27 szerint) és 5g rezgésnek (IEC 68-2-6 szerint, 10-150Hz frekvenciatartományban). A kapcsoló az IEC 536 szabvány szerint II. érintésvédelmi osztályba tartozik.
Schneider Electric Harmony K - K1H014ULH - komplett bütykös kapcsoló, 12A, multifix, 4P, 2 fokozatú átkapcsoló műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony K
Termék vagy komponens típusa: Komplett bütykös kapcsoló
Komponens neve: K1
Hagyományos szabad levegős termikus áramerősség [Ith]: 12 A
Termék rögzítése: Előlapi szerelés
Rögzítési mód: Multifixing
Kapcsolófej típusa: 45 x 45 mm előlappal
Működtető típusa: Fekete fogantyú, hossz = 35 mm
Forgófogantyú lakattal zárása: Nélkül
Jelölés megjelenítése: Fém legendával, 1-2 fekete jelöléssel
Kapcsoló funkció: Átkapcsoló
Kiegészítő jellemzők
Kapcsolási szög: 30°
Névleges szigetelési feszültség [Ui]: 690 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Hagyományos zárt termikus áramerősség [Ithe]: 10 A
Névleges üzemi teljesítmény (W): 10500 W AC-21, 500...660 V 3 fázis (IEC 947-3)
Névleges üzemi áramerősség AC [Ie]: 3.3 A 400 V AC-3 3 fázis (IEC 947-3)
Elektromos tartósság: 1000000 ciklus AC-15, 1000000 ciklus AC-21, 500000 ciklus AC-23, 500000 ciklus AC-3
Maximális működési sebesség: 2.5 ciklus/perc AC-21, 8.333 ciklus/perc AC-15
Rövidzárlati áram: 10000 A
Rövidzárlat védelem: 16 A gG típusú olvadóbiztosító
Névleges lökőfeszültség-állóság [Uimp]: 4 kV szigetelési funkcióban, 6 kV az IEC 947-1 szerint
Kapcsoló működése: Lassú-megszakítás
Pozitív nyitás: Van
Elektromos csatlakozás: Rögzített csavarkengyelű csatlakozók rugalmas kábelekhez, kapacitás: 2 x 1.5 mm², Rögzített csavarkengyelű csatlakozók tömör kábelekhez, kapacitás: 1 x 2.5 mm²
Mechanikai élettartam: 1000000 ciklus
CAD teljes szélesség: 45 mm
CAD teljes magasság: 45 mm
CAD teljes mélység: 107 mm
Nettó tömeg: 0.195 kg
Környezet
Szabványok: IEC 60947-3 az erőátviteli áramkörre, IEC 60947-5-1 a vezérlőáramkörre, CENELEC EN 50013
Terméktanúsítványok: CSA 240 V 3 LE 3 fázis 2 pólus, UL 240 V 0.33 LE 1 fázis 2 pólus
Védőkezelés: TC
Környezeti levegő hőmérséklet működés közben: -25...55 °C
Környezeti levegő hőmérséklet tároláskor: -40...70 °C
Ütésállóság: 30 gn az IEC 68-2-27 szerint
Rezgésállóság: 5 gn az IEC 68-2-6 szerint (f = 10...150 Hz)
Érintésvédelmi osztály: II. osztály az IEC 536 szerint
