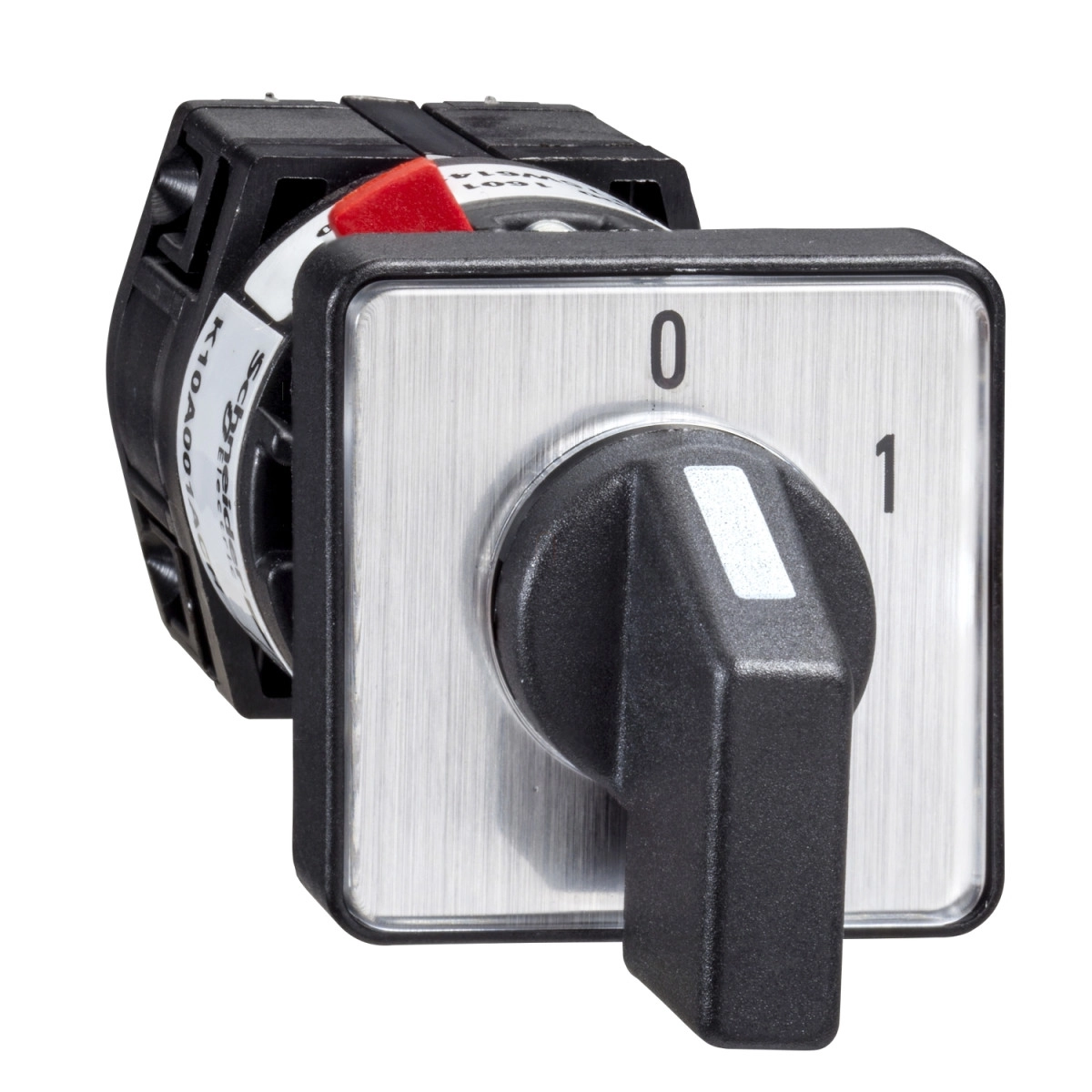

A Schneider Electric Harmony K sorozatú K10C003ACH típusjelű komplett bütykös kapcsolója egy sokoldalúan használható ipari kapcsolóelem, amely kiválóan alkalmazható különböző vezérlési feladatok megoldására. Ez a 3 pólusú, 2 pozíciós (0-1) kapcsoló 60 fokos kapcsolási szöggel rendelkezik, és front panelre szerelhető 16 mm vagy 22 mm átmérőjű furatba. A kapcsoló névleges árama 10A, így megfelelő teljesítményt biztosít a legtöbb ipari alkalmazáshoz.
A K10C003ACH kapcsoló fekete műanyag forgatógombbal van ellátva, a kapcsoló előlapja 30 x 30 mm méretű fémlapos kivitelű, amelyen 0-1 fekete jelölés található a kapcsolási állapotok egyértelmű jelzésére. A kapcsoló érintkezői lassú megszakítású kivitelben készültek, ami növeli az elektromos élettartamot és csökkenti a szikraképződést. Az elektromos csatlakoztatás csavaros sorkapcsokkal történik, amelyek 2 x 1,5 mm² keresztmetszetű vezeték befogadására alkalmasak. A kapcsoló IP védettségi szintje különböző a különböző részeknél: az érintkezőblokk IP20, míg az előlapi rész IP65 védettségi szinttel rendelkezik az IEC 60529 szabvány szerint, így por és víz ellen megfelelő védelmet nyújt.
A K10C003ACH műszaki paraméterei között kiemelendő a 440 V névleges szigetelési feszültség (3-as szennyezettségi fokozatnál), valamint a különböző üzemi terhelésekhez tartozó értékek: AC-1 üzemmódban 10A 400V-on, AC-21A üzemmódban szintén 10A 400V-on, AC-15 üzemmódban 3A 240V-on és 6A 120V-on. Egyenáramú terhelésre is alkalmas, ellenállás jellegű terhelésnél 10A 24V-on, 0,7A 110V-on, illetve 0,3A 220V-on. A kapcsoló névleges teljesítménye váltakozó áramú üzemben AC-23A kategóriában 370W 110/120V-on és 750W 220/240V-on. Lóerőben kifejezve ez 0,33 LE 110/120V-on és 0,75 LE 220/240V-on. A K10C003ACH villamos élettartama kiemelkedő, 100 millió kapcsolási ciklus, mechanikai élettartama pedig 1 millió ciklus.
A kapcsoló rövidzárlat ellen 10A-es gG típusú olvadóbiztosítóval védhető. Lökőfeszültség-állósága 4 kV az IEC 60947-1 szabvány szerint. A termék megfelel számos nemzetközi szabványnak, köztük a CENELEC EN 50013, IEC 60947-3 és IEC 60947-5-1 előírásainak, és rendelkezik CULus tanúsítvánnyal. A termék üzemi hőmérséklet-tartománya -20°C és +55°C között van, tárolási hőmérséklet-tartománya pedig -40°C és +70°C között. Az elektromos áramütés elleni védelem szempontjából II. érintésvédelmi osztályba tartozik az IEC 60536 szabvány szerint.
Schneider Electric Harmony K - K10C003ACH - komplett bütykös kapcsoló, 10A, Ø16 - 22mm furat, 3P, 60°, be - ki kapcsoló műszaki adatok
Főbb jellemzők
Terméktípus: Komplett bütykös kapcsoló
Termékcsalád: Harmony K
Komponens név: K10
Névleges áram: 10 A
Felszerelés módja: Front szerelés
Rögzítési mód: Ø 16 vagy 22 mm furat
Bütykös kapcsolófej típusa: 30 x 30 mm-es előlappal
Kezelőszerv típusa: Fekete fogantyú
Jelölés: Fém jelölőtábla, 0-1 fekete jelöléssel
Funkció: Kapcsoló
Visszatérés: Nincs
Kikapcsolt helyzet: Kikapcsolt helyzettel
Pólusok száma: 3P
Kapcsolási pozíciók: Jobb: 0° - 60°
IP védettségi fokozat: Érintkezőblokk: IP20, Működtető fej: IP65 az IEC 60529 szerint
Kiegészítő adatok
Kapcsolási szög: 60°
Névleges szigetelési feszültség [Ui]: 440 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges üzemi teljesítmény (W): 370 W AC-23A, 110/120 V 1 fázis, 750 W AC-23A, 220/240 V 1 fázis
Névleges teljesítmény (LE): 0,33 LE 110/120 V AC, 1 fázis, 0,75 LE 220/240 V AC, 1 fázis
Névleges üzemi áram AC [Ie]: 10 A 400 V AC-1, 10 A 400 V AC-21A, 3 A 240 V AC-15, 6 A 120 V AC-15
Névleges üzemi áram DC [Ie]: 10 A 24 V ellenállásos terhelésnél, 0,3 A 220 V ellenállásos terhelésnél, 0,7 A 110 V ellenállásos terhelésnél
Villamos élettartam: 100000000 ciklus
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték
Névleges lökőfeszültség-állóság [Uimp]: 4 kV az IEC 60947-1 szerint
Érintkező működés: Lassú-megszakításos
Elektromos csatlakozás: Rögzítő csavaros sorkapcsok, befogadóképesség: 2 x 1,5 mm²
Mechanikai élettartam: 1000000 ciklus
CAD teljes szélesség: 30 mm
CAD teljes magasság: 30 mm
CAD teljes mélység: 88 mm
Környezeti feltételek
Szabványok: CENELEC EN 50013, IEC 60947-3, IEC 60947-5-1
Terméktanúsítványok: CULus
Védőkezelés: TC
Üzemi környezeti hőmérséklet: -20...55 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Elektromos áramütés elleni védelmi osztály: II. osztály az IEC 60536 szerint
