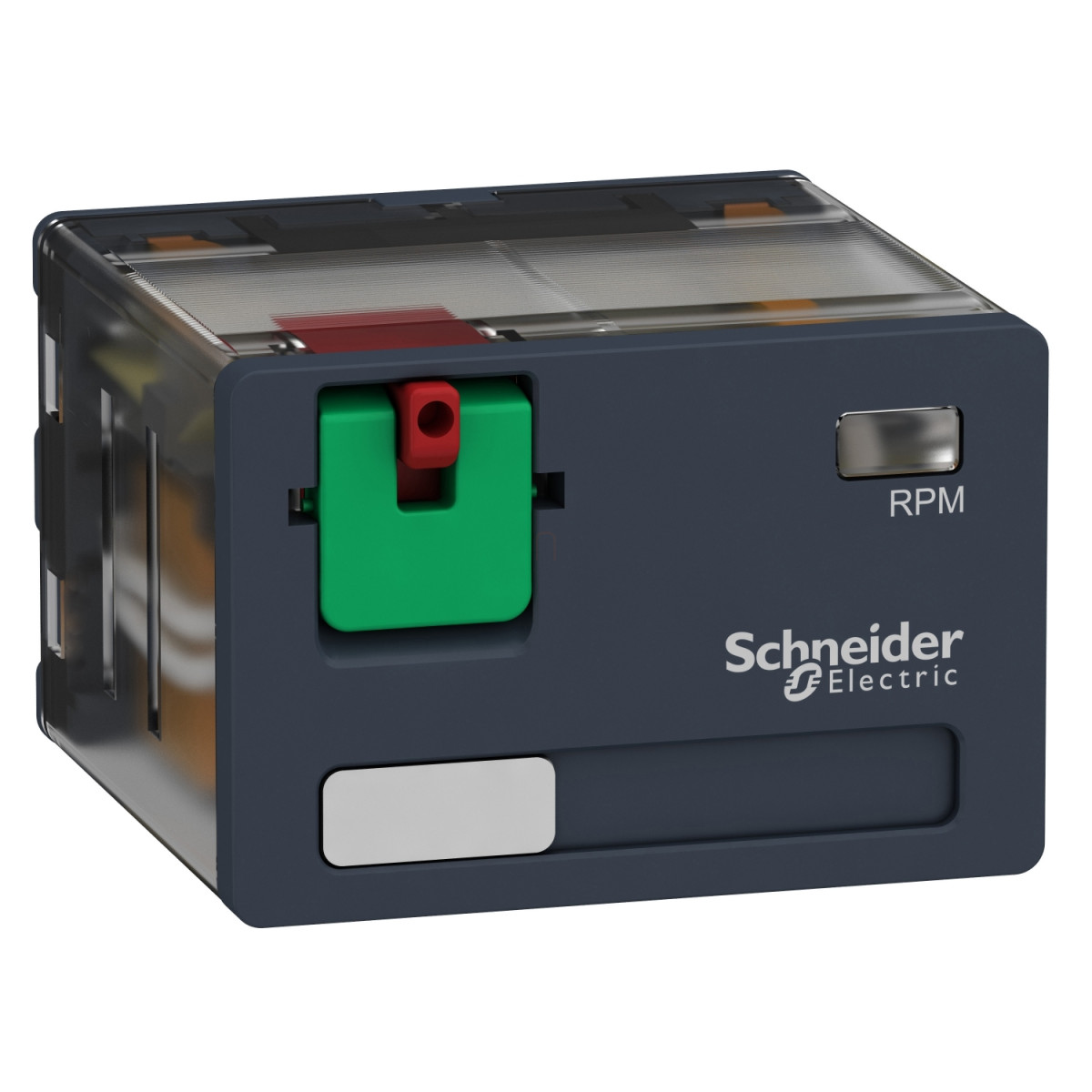

A Schneider Electric Harmony RPM41F7 egy sokoldalú plug-in teljesítményrelé, amely tökéletes választás ipari automatizálási rendszerekhez és vezérlőkörökbe. Ez a 15A névleges áramú, 120V AC vezérlőfeszültségű relé a Harmony termékcsalád részeként megbízható teljesítményt és hosszú élettartamot garantál a legigényesebb alkalmazások esetén is.
A RPM41F7 relé 4 C/O (váltóérintkezős) kontaktussal rendelkezik, amelyek maximális rugalmasságot biztosítanak különböző kapcsolási feladatokhoz. A 15A névleges áramával alkalmas nagyobb fogyasztók kapcsolására is, miközben kompakt méretének köszönhetően helytakarékosan beépíthető. Az átlátszó burkolatú relé lehetővé teszi a működés vizuális ellenőrzését, míg a zárható tesztgomb segítségével könnyen végezhető funkcióellenőrzés és karbantartás. A relé nem tartalmaz állapotjelző LED-et, így olyan környezetben is használható, ahol a vizuális visszajelzés nem szükséges vagy nem kívánatos.
A RPM41F7 műszaki paraméterei lenyűgözőek: 120V AC 50/60 Hz vezérlőfeszültség, 15A konvencionális zárt termikus áram, -40...55°C közötti működési hőmérséklet-tartomány. A relé IP40 védettségi fokozattal rendelkezik, így megfelelően védett a szilárd tárgyak behatolása ellen. Kapcsolási kapacitása 3750 VA vagy 420 W, ami széles alkalmazási területet tesz lehetővé. A mechanikai élettartama 10 millió kapcsolási ciklus, míg elektromos élettartama rezisztív terhelés esetén 100 000 ciklus. A relé szabványos plug-in kivitelű, és lapos (faston típusú) csatlakozókkal van ellátva. A különböző minőségi tanúsítványok, mint az UL, CSA és EAC igazolják a termék megfelelőségét a nemzetközi szabványoknak.
A Schneider Electric RPM41F7 relé ideális választás olyan alkalmazásokhoz, ahol fontos a megbízhatóság, a hosszú élettartam és a rugalmas használhatóság. Felhasználási területei kiterjednek az ipari automatizálásra, épületvezérlésre, energiaelosztó rendszerekre és számos más területre, ahol nagy teljesítményű relékapcsolásra van szükség. A relé dieleketromos szilárdsága kiemelkedő: 1500 V AC az érintkezők között mikro leválasztással, 2000 V AC a tekercs és az érintkező között megerősített szigeteléssel, valamint 2000 V AC a pólusok között alapszigeteléssel. Ez a tulajdonság különösen fontos olyan környezetben, ahol elektromos zavarások vagy feszültséglökések fordulhatnak elő.
Schneider Electric Harmony Electromechanical Relays - RPM41F7 - RPM teljesítményrelé, 4CO, 15A, 120VAC, tesztgomb műszaki adatok
Általános jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozatnév: RPM széria
Termék vagy komponens típus: Plug-in relé
Érintkezők típusa és összetétele: 4 C/O (váltóérintkező)
Relé típus: Teljesítményrelé
Állapotjelző LED: Nincs
Elektromos jellemzők
Vezérlő áramkör feszültsége: 120 V AC 50/60 Hz
Minimális kapcsolási kapacitás: 170 mW 10 mA, 17 V esetén
Elengedési idő: 20 ms névleges feszültségnél
Konvencionális zárt termikus áram: 15 A -40...55 °C tartományban
Névleges üzemi áram: 15 A 277 V (AC) UL szerint
15 A 28 V (DC) UL szerint
15 A 250 V (AC) NO IEC szerint
15 A 28 V (DC) NO IEC szerint
7,5 A 250 V (AC) NC IEC szerint
7,5 A 28 V (DC) NC IEC szerint
Védettségi fokozat (csak ház): IP40 IEC 60529 szerint
Névleges üzemi feszültség határok: 96...132 V AC
Névleges szigetelési feszültség: 250 V IEC szerint
300 V CSA szerint
300 V UL szerint
Maximális kapcsolási feszültség: 250 V IEC szerint
Elengedési feszültség küszöbértéke: >= 0,15 Uc AC
Maximális kapcsolási kapacitás: 3750 VA
420 W
Mechanikai jellemzők
Mechanikai élettartam: 10000000 ciklus
Elektromos élettartam: 100000 ciklus rezisztív terhelésnél
Biztonsági megbízhatósági adatok: B10d = 100000
Működési sebesség: <= 1200 ciklus/óra terhelés alatt
<= 18000 ciklus/óra terhelés nélkül
Kihasználtsági tényező: 20 %
Dielektromos szilárdság: 1500 V AC az érintkezők között mikro leválasztással
2000 V AC a tekercs és az érintkező között megerősített szigeteléssel
2000 V AC a pólusok között alapszigeteléssel
Névleges lökőfeszültség-állóság: 4 kV 1,2/50 µs időtartamra
Védelmi kategória: RT I
Rögzítési mód: Plug-in
Üzemi pozíció: Bármely pozíció
Tesztelési szint: A szintű csoportos szerelés
Eszköz megjelenítése: Teljes termék
Érintkezők anyaga: AgNi
Pin alakja: Lapos (faston típus)
Környezeti paraméterek
Átlagos tekercsfogyasztás VA-ban: 2,5 60 Hz-en
Szennyezettségi fokozat: 3
Szabványok: UL 508
IEC 61810-1
CSA C22.2 No 14
Terméktanúsítványok: UL
CSA
EAC
Környezeti hőmérséklet tároláskor: -40...85 °C
Rezgésállóság: 3 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus üzemelés közben
5 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus nem üzemelő állapotban
Ütésállóság: 15 gn üzemelés közben
30 gn nem üzemelő állapotban
