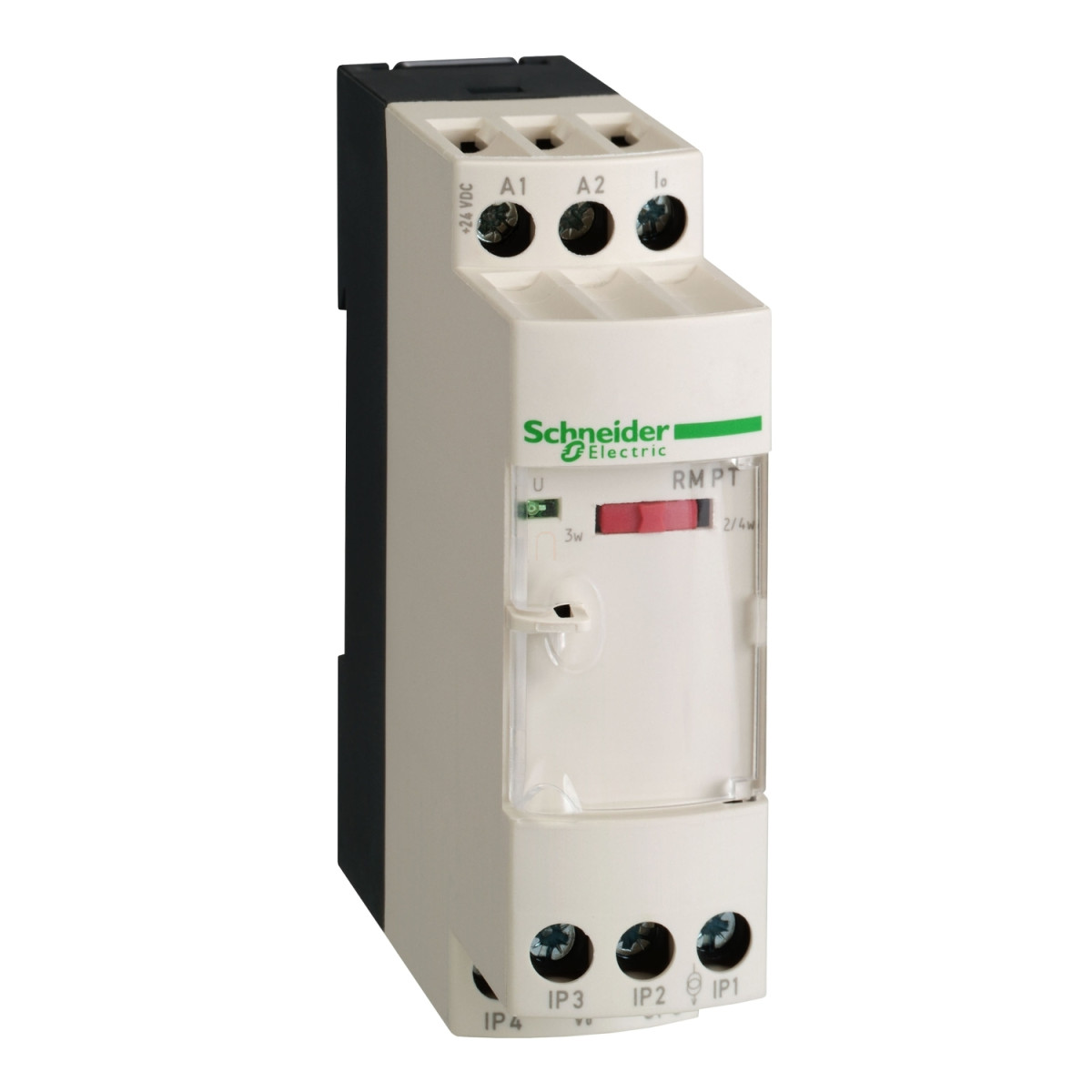

A Schneider Electric RMPT10BD egy professzionális hőmérséklet-távadó a Harmony Analog termékcsaládból, amely univerzális Pt100 hőmérséklet érzékelőkkel használható. Ez a kompakt készülék ideális ipari környezetbe, ahol pontos hőmérséklet-mérésre és -konvertálásra van szükség a -40...+40°C (-40...+104°F) tartományban.
A RMPT10BD converter többféle analóg kimeneti formátumot biztosít: 0-20 mA, 4-20 mA és 0-10 V, így rugalmasan illeszthető különböző ipari rendszerekhez. A készülék támogatja a 2, 3 vagy 4 vezetékes Pt100 hőmérséklet-érzékelők csatlakoztatását is, ami szintén növeli a felhasználhatóságát. Az eszköz tápellátása 24V DC (nem izolált, ±20% tűréssel), áramfogyasztása maximum 40 mA feszültség kimenet és 60 mA áram kimenet esetén.
A hőmérséklet konverter kiemelkedő pontossággal rendelkezik: 3 vagy 4 vezetékes csatlakoztatásnál a teljes skála ±0,5%-a, 2 vezetékes csatlakoztatásnál a teljes skála ±1%-a 20°C-on mérve. Az ismétlési pontosság ±0,2% 20°C-on és ±0,6% 60°C-on. A hőmérsékleti együttható 150 ppm/°C. Az eszköz védelmi funkciókkal is ellátott, beleértve a túlfeszültség elleni védelmet (±30V), fordított polaritás elleni védelmet, rövidzár elleni védelmet a kimeneten, valamint fordított polaritás elleni védelmet a tápellátáson. A készülék LED-es állapotjelzéssel (zöld) rendelkezik a bekapcsolt állapot jelzésére.
A RMPT10BD kialakítása kompakt és ipari környezethez tervezett, méretei 80x78x31 mm. Rögzítése rugalmas: csavarokkal szerelőlapra vagy 35 mm-es szimmetrikus DIN sínre pattintással is felszerelhető. A termék szigetelési feszültsége 2000V, IP védelmi szintje IP20 a sorkapcsoknál és IP50 a háznál. A készülék -40°C és +85°C között tárolható, működési hőmérséklete egymás melletti szerelésnél 0...50°C, 2 cm távolsággal szerelve 0...60°C.
A RMPT10BD megfelel a legszigorúbb ipari szabványoknak, beleértve a DIN 43760, IEC 60584-1, IEC 60947-1 és IEC 60751 szabványokat. Rendelkezik UL, GL és CSA tanúsítványokkal is. Biztonsági és megbízhatósági szempontból kiemelkedő: B10d értéke 30437, MTTFd értéke 32,9 év. Az eszköz különösen ajánlott ipari automatizáláshoz, épületautomatizáláshoz és minden olyan alkalmazáshoz, ahol pontos hőmérséklet-mérésre és standardizált jelformátumra van szükség.
Schneider Electric Harmony Analog - RMPT10BD - hőmérséklet távadó, Pt100 - hoz, 40 - 40°C műszaki adatok
Általános adatok
Termékcsalád: Harmony Analog
Terméktípus: Konverter univerzális Pt100 érzékelőkhöz
Analóg bemenet típusa: Hőmérséklet-érzékelő - 40...40 °C/- 40...104 °F Pt 100 2, 3 vagy 4 vezetékes
Analóg kimenet
Kimenet típusa: Áram 0...20 mA <= 500 Ohm
Áram 4...20 mA <= 500 Ohm
Feszültség 0...10 V >= 100 kOhm
Védelmi funkciók
Túlfeszültség elleni védelem a kimeneten (+/- 30 V)
Fordított polaritás elleni védelem a kimeneten
Rövidzár elleni védelem a kimeneten
Fordított polaritás elleni védelem a tápellátáson
Abnormális analóg kimeneti értékek
Feszültség: -15...-11 V bemenet nélkül vagy szakadt bemeneti vezeték esetén
11...15 V bemenet nélkül vagy szakadt bemeneti vezeték esetén
Áram: -30…0 mA bemenet nélkül vagy szakadt bemeneti vezeték esetén
22…30 mA bemenet nélkül vagy szakadt bemeneti vezeték esetén
Elektromos adatok
Névleges tápfeszültség: 24 V DC nem izolált +/- 20 %
Áramfogyasztás: <= 40 mA feszültség kimenet esetén
<= 60 mA áram kimenet esetén
Jelzés
LED (zöld) a bekapcsolt állapot jelzésére
Pontossági adatok
Mérési hiba: +/- 0,5% a teljes skálára (3 vagy 4 vezetékes) 20 °C-on (átmeneti teljesítményromlás elektromágneses interferencia esetén)
+/- 1% a teljes skálára (2 vezetékes) 20 °C-on (átmeneti teljesítményromlás elektromágneses interferencia esetén)
Ismétlési pontosság: +/- 0,2% teljes skálára 20 °C-on
+/- 0,6% teljes skálára 60 °C-on
Hőmérsékleti együttható: 150 ppm/°C
Telepítési adatok
Maximum vezeték-ellenállás: 0,2 Ohm 2 vezetékes csatlakozás esetén
Csatlakozási kapacitás: 1 x 2,5 mm² vagy 2 x 1,5 mm²
Meghúzási nyomaték: 0,6…1,1 N.m
Jelölés: CE
Túlfeszültség-állóság: 0,5 kV 1,2/50 μs alatt, IEC 61000-4-5 szerint
Névleges szigetelési feszültség: 2000 V
Rögzítési mód: Csavarokkal (szerelőlapra) vagy pattintással (35 mm-es szimmetrikus DIN sínre)
Megbízhatóság
Biztonsági megbízhatósági adatok: B10d = 30437
MTTFd = 32,9 év
Mechanikai adatok
Méretek: 80x78x31 mm
Környezeti feltételek
IP védettség: IP20 (sorkapocs), IP50 (ház)
Tárolási hőmérséklet: -40…85 °C
Működési hőmérséklet: 0…50 °C egymás melletti szerelés esetén
0…60 °C 2 cm távolsággal szerelve
