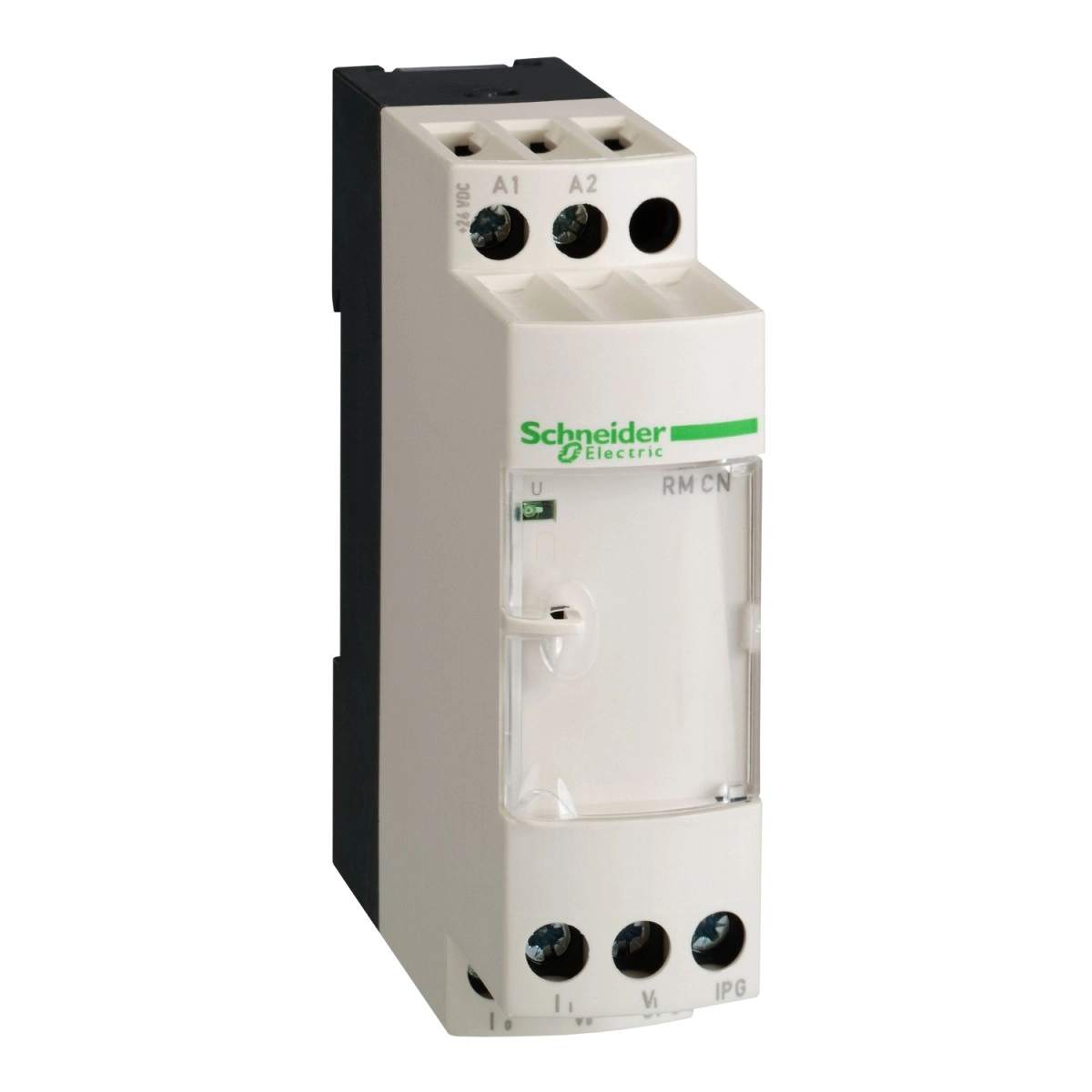

A Schneider Electric Harmony Analog RMCN22BD egy rendkívül sokoldalú feszültség/áram konverter, amely az ipari automatizálási rendszerek kulcsfontosságú eleme lehet. Ez a precíziós eszköz képes a 0...10 V és 4...20 mA analóg jelek közötti kétirányú átalakításra, így ideális választás különböző ipari érzékelők és vezérlőrendszerek közötti jelkonverzióra.
A RMCN22BD modell kompakt DIN-sínre szerelhető kivitelben készül, amely mindössze 80 mm szélességű, 78 mm magasságú és 31 mm mélységű, így minimális helyet foglal el a kapcsolószekrényekben. Az eszköz rugalmas szerelési lehetőségeket kínál: felszerelhető 35 mm-es szimmetrikus DIN sínre vagy akár csavarokkal közvetlenül szerelőlapra is. A tápfeszültség-ellátás 24 V DC (+/- 20%), és fontos megjegyezni, hogy ez nem galvanikusan leválasztott kialakítás. Az áramfogyasztás feszültségkimenetnél maximum 40 mA, áramkimenetnél pedig legfeljebb 60 mA.
A RMCN22BD készülék széleskörű védelemmel rendelkezik a megbízható működés érdekében. Ezek közé tartozik a rövidzárlat elleni védelem a kimeneten, a túlfeszültség elleni védelem a kimeneten (+/- 30 V), valamint a fordított polaritás elleni védelem a kimeneten. Kiváló elektromágneses kompatibilitással (EMC) rendelkezik, ellenáll a 0,5 kV lökőfeszültségnek (1,2/50 μs hullámforma szerint, az IEC 61000-4-5 szabványnak megfelelően), valamint 6 kV érintkezési és 8 kV légköri elektrosztatikus kisülésnek (IEC 61000-4-2 szabvány, 3-as szint). Az eszköz szigetelési feszültsége 2 kV, a szennyezettségi foka 2-es az IEC 60664-1 szabvány szerint. A biztonságos működést zöld LED jelzi, amely a bekapcsolt állapotot mutatja.
A termék kiemelkedő megbízhatóságot kínál, amit a biztonsági adatok is alátámasztanak: MTTFd (várható veszélyes meghibásodás ideje) értéke 73,2 év, B10d értéke pedig 67582. A készülék szélsőséges körülmények között is megbízhatóan működik: ellenáll az 50 g gyorsulású, 11 ms időtartamú ütéseknek (IEC 60068-2-27 szerint), valamint az 5 g gyorsulású, 10...100 Hz frekvenciatartományú vibrációnak (IEC 60068-2-6 szerint). A működési hőmérséklet-tartomány 0...50 °C egymás mellé történő szerelés esetén, illetve 0...60 °C 2 cm-es távolsággal történő szerelés esetén. Tárolási hőmérséklet-tartománya -40...85 °C.
A Schneider Electric RMCN22BD konverter nemzetközi tanúsítványokkal rendelkezik, köztük CE, GL, CSA és UL minősítésekkel, valamint megfelel számos nemzetközi szabványnak, beleértve az IEC 60584-1, IEC 60947-1 előírásokat. Tűzállósága 850 °C az IEC 60695-2-1 és UL szabványok szerint. A termék különösen ajánlott olyan ipari környezetben, ahol analóg jelek átalakítása szükséges, például PLC rendszerek, folyamatirányítás, gyártósorok, épületautomatizálás területén.
Schneider Electric Harmony Analog - RMCN22BD - feszültség/áram konverter, bemenet: 0 - 10V/4 - 20mA, kimenet: 0 - 10V/4 - 20mA, nem elválasztott műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Analog
Termék vagy komponens típusa: Feszültség/áram konverter
Analóg bemenet típusa: Áram 4...20 mA, Feszültség 0...10 V DC
Analóg kimenet típusa: Áram 4...20 mA <= 500 Ohm kábelezéssel, Feszültség 0...10 V >= 100 kOhm kábelezéssel
Kiegészítő jellemzők
Védelem típusa: Rövidzárlat elleni védelem a kimeneten, Túlfeszültség elleni védelem a kimeneten (+/- 30 V), Fordított polaritás elleni védelem a kimeneten
Abnormális analóg kimeneti feszültség: -15...0 V nincs bemenet vagy szakadt bemeneti vezeték esetén
Abnormális analóg kimeneti áram: 4...30 mA nincs bemenet vagy szakadt bemeneti vezeték esetén
Névleges tápfeszültség [Us]: 24 V DC +/- 20%, nem elválasztott
Áramfelvétel: <= 40 mA feszültség kimenethez, <= 60 mA áram kimenethez
Helyi jelzés: LED (zöld) bekapcsolt állapothoz
Meghúzási nyomaték: 0,6...1,1 N.m
Jelölés: CE
Túlfeszültség elleni védelem: 0,5 kV 1,2/50 µs alatt, IEC 61000-4-5 szerint
Névleges szigetelési feszültség [Ui]: 2 kV
Rögzítési mód: Csavarokkal (szerelőlapra), Clip-on (35 mm szimmetrikus DIN sínre)
Biztonsági megbízhatósági adatok
MTTFd = 73,2 év
B10d = 67582
Környezeti jellemzők
Szabványok: IEC 60584-1, IEC 60947-1
Terméktanúsítványok: GL, CSA, UL
Tűzállóság: 850 °C IEC 60695-2-1 szerint, 850 °C UL szerint
Ütésállóság: 50 gn 11 ms-ig IEC 60068-2-27 szerint
Vibrációállóság: 5 gn (f= 10...100 Hz) IEC 60068-2-6 szerint
Elektrosztatikus kisüléssel szembeni ellenállás: 6 kV (érintkezéssel) IEC 61000-4-2 3-as szint szerint, 8 kV (levegőben) IEC 61000-4-2 3-as szint szerint
Gyors tranziensekkel szembeni ellenállás: 1 kV (bemenet-kimeneten) IEC 61000-4-4 szerint, 2 kV (tápellátáson) IEC 61000-4-4 szerint
Sugárzott/vezetett zavar: CISPR 22 group 1 - class B, CISPR 11
Környezeti hőmérséklet tároláshoz: -40...85 °C
Környezeti hőmérséklet működéshez: 0...50 °C egymás mellé szerelve, 0...60 °C 2 cm távolsággal
Szennyezettségi fok: 2 IEC 60664-1 szerint
Méretek
Szélesség: 80 mm (3.15 in)
Magasság: 78 mm (3.07 in)
Mélység: 31 mm (1.22 in)
