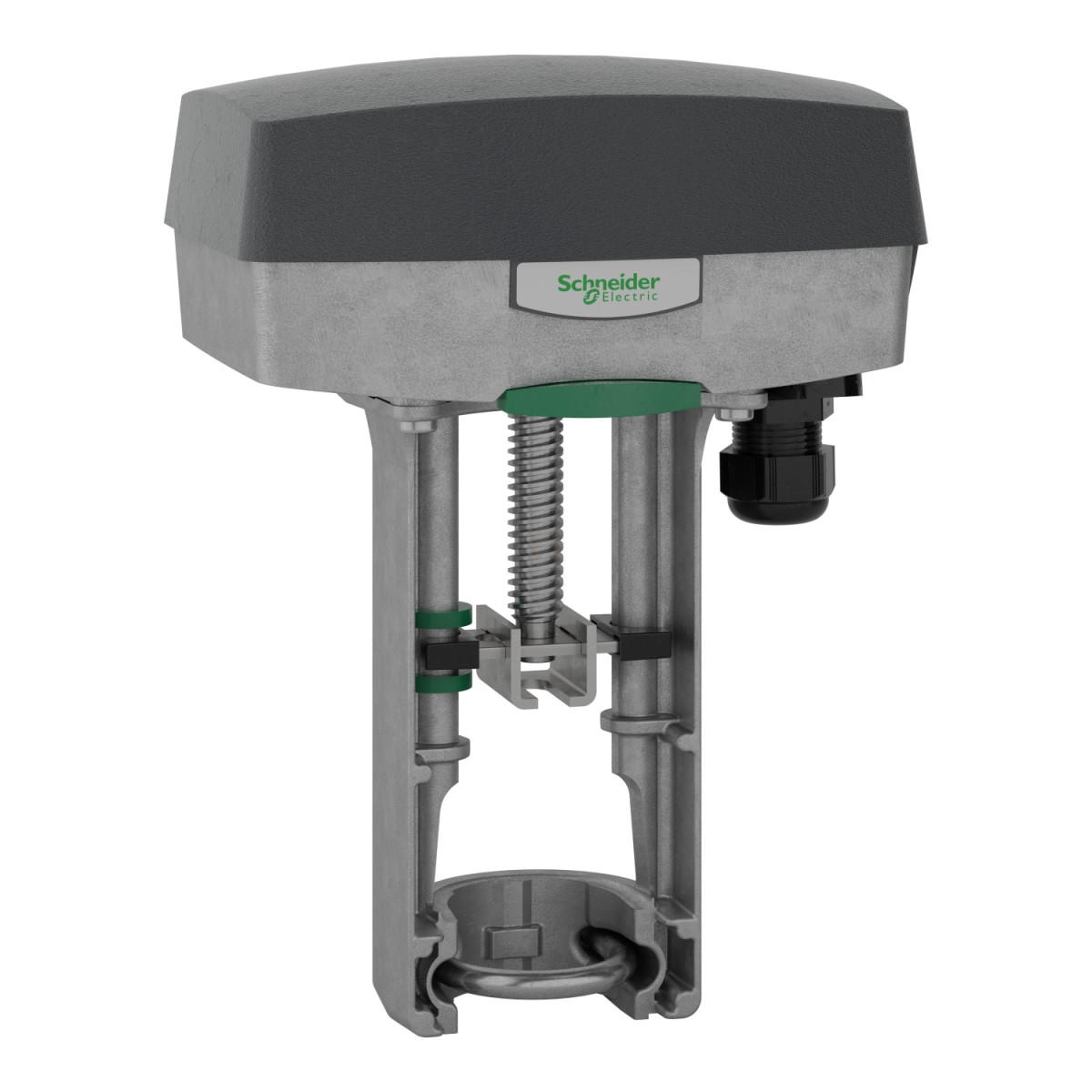

A Schneider Electric SpaceLogic M310 Actuator egy innovatív, nagy teljesítményű elektromos szelepmozgató, amely kifejezetten golyós szelepek működtetésére terveztek. Ez a non-spring return (nem rugóvisszatérítéses) verzió 24V AC/DC tápfeszültséggel működik, és kiváló megoldást kínál precíz szabályozást igénylő HVAC rendszerekhez és ipari alkalmazásokhoz.
A SpaceLogic M310 kiemelkedő 300N (68 lbf) erőkifejtéssel rendelkezik, ami lehetővé teszi a megbízható működést még nagyobb méretű szelepek esetén is. A készülék lineáris mozgást végez, és a löketének hossza rugalmasan állítható 9-32 mm között, ami számos különböző szelepmérethez való illeszkedést tesz lehetővé. Az automatikus kalibráció funkció különösen hasznos, mivel biztosítja a pontos pozicionálást és csökkenti a beállítási időt. A mozgatás rendkívül gyors - mindössze 15 másodperc alatt képes a teljes lökethossz lefutására, ami hatékony szabályozást eredményez.
A vezérlési lehetőségek tekintetében a SpaceLogic M310 rendkívül sokoldalú. Támogatja mind a floating (úszó), mind a proportional/modulating (arányos/moduláló) vezérlési jeleket, így könnyen integrálható különböző épületautomatizálási rendszerekbe. Az analóg bemenet 0-10 V DC tartományban működik, míg a visszacsatolási jel 2-10 V DC tartományban ad információt a szelep aktuális állapotáról. Ez a visszacsatolás különösen értékes a pontos rendszerszabályozás és a diagnosztika szempontjából.
A kecsmentes, szénkefe nélküli egyenáramú motor (Brushless DC motor) hosszú élettartamot és megbízható működést biztosít. A készülék 20%-os működési ciklusra van tervezve, ami ideálissá teszi rendszeres használatra. Az IP54-es védettségnek köszönhetően ellenáll a pornak és a fröccsenő víznek, így változatos környezetben is alkalmazható. A működési hőmérséklet-tartomány -10°C és 50°C között van, míg a relatív páratartalom 0-90% között lehet, ami lehetővé teszi a termék használatát különböző klimatikus viszonyok között.
A telepítés és karbantartás szempontjából a SpaceLogic M310 felhasználóbarát megoldásokat kínál. A készülékházon található löketjelző lehetővé teszi a szelep pozíciójának vizuális ellenőrzését. A kábelbevezetéshez három M20-as tömszelence áll rendelkezésre, amelyek 6-9 mm külső átmérőjű kábelekhez használhatók. A csatlakozásokat sorkapocs biztosítja, ami megkönnyíti a bekötést és a szervizelést. Opcionálisan két SPDT kapcsoló is integrálható, ami további vezérlési és visszajelzési lehetőségeket biztosít. A 8800210030 cikkszámú SpaceLogic M310 szelepmozgató Európában, Ázsia-csendes-óceáni térségben és Ausztráliában célzott forgalmazásra készült, és kiválóan alkalmazható különféle épületgépészeti és ipari rendszerekben, ahol a megbízható és pontos szelepvezérlés elengedhetetlen.
SpaceLogic M310 Actuator műszaki adatok
Általános jellemzők
Termékcsalád: SpaceLogic
Terméktípus: Szelepmozgató
Szelepmozgató típus: Elektromos
Szelepmozgató sorozat: M310
Szelepmozgató modell: M310
Rendeltetés: Golyós szelep
Működési mód: Lineáris
Motortípus: Kefe nélküli egyenáramú motor
Elektromos jellemzők
Névleges tápfeszültség: 24 V AC/DC
Analóg bemenet tartomány: 0...10 V DC
Visszacsatolási jel: 2...10 V DC
Transzformátor névleges teljesítménye: 30 VA
Energiafogyasztás: 6 VA AC
Tartási teljesítményigény: 6 VA AC
Vezérlőjel típusa: Floating (úszó) és Proporcionális/moduláló
Elektromos szigetelési osztály: II. osztály
Mechanikai jellemzők
Erő: 300 N / 68 lbf
Lökethossz: 9...32 mm
Automatikus löketkalibrálás: Igen
Pozíciójelző: Löketjelző a jármán
Tömszelence csatlakozás: 3 x M20, 6-9 mm külső átmérőjű kábelhez
Vezetékek és csatlakozások: Sorkapocs
Löket futási idő: 15 másodperc
Környezeti jellemzők
IP védettségi szint: IP54
Működési ciklus: 20 %
Üzemi környezeti hőmérséklet: -10...50 °C
Relatív páratartalom: 0...90 %
Tárolási környezeti hőmérséklet: -10...50 °C
Célpiacok: Európa, Ázsia-Csendes-óceán, Ausztrália
Vezérlés típusa
Vezérlési mód: Automatikus visszaállítás
Kapcsolási funkció: 2 SPDT (opcionális)
