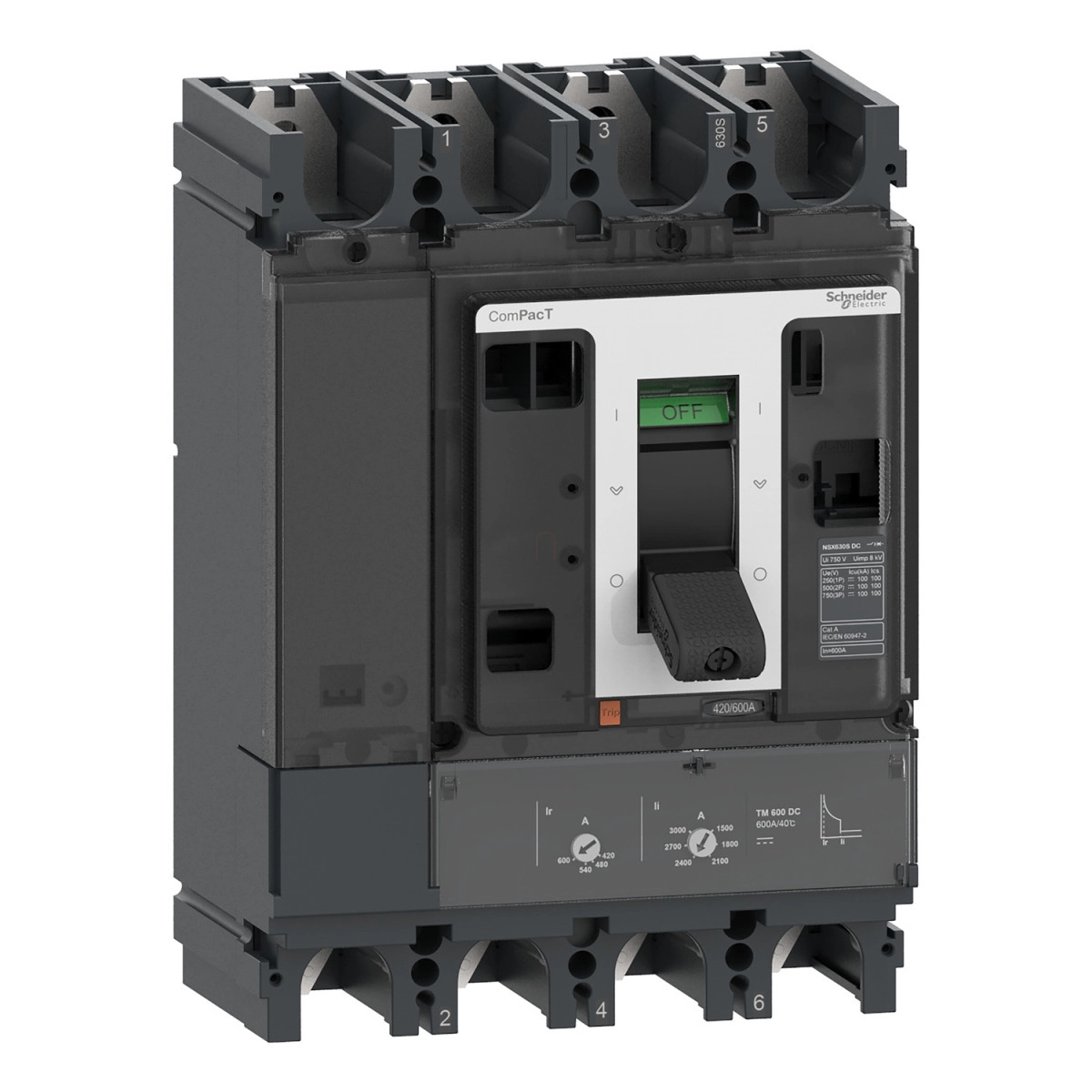

A Schneider Electric ComPacT NSX sorozatú C63S4TM500D típusú megszakító a csúcskategóriás DC áramköri védelmi megoldások közé tartozik. Ez a 4 pólusú, 500 A névleges áramerősségű megszakító kifejezetten egyenáramú (DC) alkalmazásokhoz lett kifejlesztve, ami különösen fontos a modern energiarendszerekben, ahol az egyenáramú hálózatok egyre nagyobb jelentőséget kapnak.
A ComPacT NSX630S DC típusú megszakító kiemelkedő, 100 kA megszakítóképességgel rendelkezik 750 V DC feszültségen, ami rendkívüli védelmet biztosít a legigényesebb ipari és kereskedelmi alkalmazásokhoz. A termék TM-DC típusú hőmágneses kioldóegységgel van felszerelve, amely kettős védelmi funkcióval rendelkezik: túlterhelés elleni védelemmel (termikus/L) és rövidzárlat elleni védelemmel (mágneses/I). Ez a kombináció biztosítja a berendezések és rendszerek megbízható védelmét különböző üzemi körülmények között. A túlterhelés-védelem (Ir) 0,7-1 x In tartományban állítható, míg a pillanatnyi kioldás (Ii) 2,5-5 x In értékre szabályozható, így rugalmasan alkalmazható különböző terhelési profilokhoz.
A C63S4TM500D megszakító kiemelkedő műszaki paraméterekkel büszkélkedhet. Megfelel az EN/IEC 60947-2 szabványnak, és alkalmas leválasztásra (szigetelésre) is. Az IP40-es védelmi osztály (IEC 60529 szerint) és az IK07 ütésállósági besorolás (IEC 62262 szerint) megfelelő mechanikai védelmet biztosít. A termék széles üzemi hőmérséklet-tartományban (-25°C és +70°C között) használható, ami sokoldalú alkalmazhatóságot tesz lehetővé különböző környezeti feltételek mellett. A készülék méretei (185 mm szélesség, 255 mm magasság, 110 mm mélység) és a 45 mm-es csatlakozási távolság megkönnyítik a beépítést különböző elosztóberendezésekbe. A megszakító rögzített kivitelű, hátlapra szerelhető, és mind vízszintesen, mind függőlegesen felszerelhető. A csatlakozások a készülék elülső részén találhatók, mind a felső, mind az alsó csatlakozásoknál.
A Schneider Electric ComPacT NSX sorozatú C63S4TM500D megszakító kiváló választás olyan ipari, kereskedelmi vagy energetikai alkalmazásokhoz, ahol egyenáramú hálózatok védelme szükséges. 5000 mechanikai és akár 2000 elektromos működési ciklus élettartamával hosszú távú megbízható működést biztosít. Ez a megszakító ideális napelemes rendszerekhez, DC buszrendszerekhez, adatközpontokhoz, elektromos járműtöltőkhöz vagy bármely egyéb nagy teljesítményű DC alkalmazáshoz, ahol a biztonság és a megbízhatóság elsődleges szempont. A 3-as szennyezettségi fokozat és a 0-2000 m tengerszint feletti magasságig történő korlátozás nélküli használat tovább növeli a termék alkalmazási területeit.
Schneider Electric ComPacT NSX (2021) - C63S4TM500D - Megszakító NSX500S DC, 100 kA 750 VDC, TM - DC kioldóegység, 500 A beállítás, 4P műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX DC
Készülék rövid neve: NSX630S DC
Termék vagy összetevő típusa: Megszakító
Készülék alkalmazása: Elosztás
Pólusok leírása: 4P
Védett pólusok leírása: 4D
Semleges vezeték helyzete: Bal
Névleges áram: 500 A 40 °C-on
Névleges üzemi feszültség: 750 V DC
Hálózati típus: DC
Leválasztásra való alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítóképesség
100 kA Icu 24...125 V DC 1 pólus, megfelel az IEC 60947-2 szabványnak
100 kA Icu 250 V DC 1 pólus, megfelel az IEC 60947-2 szabványnak
100 kA Icu 500 V DC 2 sorba kapcsolt pólus, megfelel az IEC 60947-2 szabványnak
100 kA Icu 750 V DC 3 sorba kapcsolt pólus, megfelel az IEC 60947-2 szabványnak
Megszakítóképesség kód: S 100 kA 500 V DC
Kioldóegység adatai
Kioldóegység neve: TM-DC
Kioldóegység technológiája: Hőmágneses
Kioldóegység védelmi funkciói: LI
Vezérlés típusa: Karos
Megszakító szerelési módja: Fix
Kiegészítő jellemzők
Névleges szigetelési feszültség: 750 V DC, megfelel az IEC 60947-2 szabványnak
Névleges lökőfeszültség: 8 kV, megfelel az IEC 60947-2 szabványnak
Névleges üzemi megszakítóképesség:
100 kA 24...125 V DC, megfelel az IEC 60947-2 szabványnak
100 kA 250 V DC, megfelel az IEC 60947-2 szabványnak
100 kA 500 V DC, megfelel az IEC 60947-2 szabványnak
100 kA 750 V DC, megfelel az IEC 60947-2 szabványnak
Mechanikai élettartam: 5000 ciklus
Elektromos élettartam: 2000 ciklus 750 V In/2 esetén, 1000 ciklus 750 V In esetén
Szerelés és csatlakozás
Szerelési támasz: Hátlap
Szerelési pozíció: Vízszintes és függőleges, Hátoldalával síkfelületre
Felső csatlakozás: Elöl
Alsó csatlakozás: Elöl
Csatlakozási távolság: 45 mm
Védelem
Védelem típusa: L: túlterhelés védelem (hőkioldás), I: rövidzárlat védelem (mágneses)
Kioldóegység névleges értéke: 500 A 40 °C-on
Hosszú késleltetésű kioldás állítási típusa Ir (hővédelem): Állítható
Hosszú késleltetésű védelem kioldási tartomány: 0,7...1 x In
Hosszú késleltetésű védelem késleltetés beállítási típus tr: Fix
Azonnali kioldás beállítási típus Ii: Állítható
Azonnali védelem kioldási tartomány: 2,5...5 x In
Földzárlat védelem: Nélkül
Slot-ok száma: 6 slot
Méretek és súly
Szélesség: 185 mm
Magasság: 255 mm
Mélység: 110 mm
Nettó súly: 8,4 kg
Környezeti feltételek
Szabványok: EN/IEC 60947-2
Szennyezettségi fok: 3, megfelel az IEC 60664-1 szabványnak
IP védettségi fokozat: IP40, megfelel az IEC 60529 szabványnak
IK ütésállósági fokozat: IK07, megfelel az IEC 62262 szabványnak
Üzemi környezeti hőmérséklet: -25…70 °C
Tárolási környezeti hőmérséklet: -50…85 °C
Relatív páratartalom: 0…95 %
Üzemi magasság: 0...2000 m teljesítménycsökkenés nélkül, 2000 m...5000 m teljesítménycsökkenéssel
