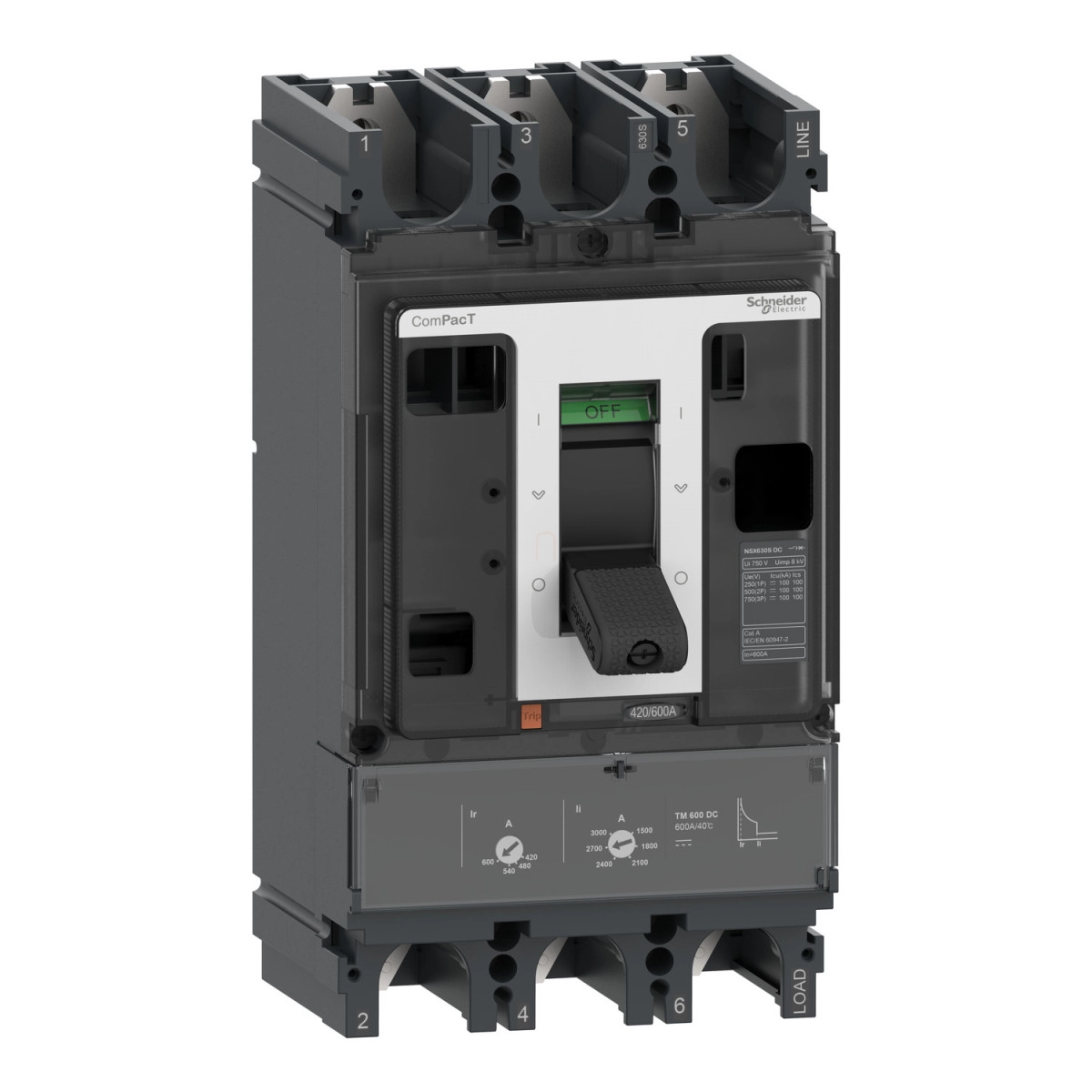

A Schneider Electric ComPacT NSX DC C63F3TM500D típusú megszakító egy kiemelkedő teljesítményű, egyenáramú hálózatokhoz tervezett védelmi eszköz, amely 500 A névleges áramerősséggel rendelkezik 40 °C környezeti hőmérséklet mellett. Ez a 3 pólusú kivitel kifejezetten DC hálózatokhoz készült, és 750 V DC üzemi feszültségen működik, miközben 36 kA megszakítóképességet biztosít.
A ComPacT NSX630F DC megszakító F jelzésű megszakítóképesség-kóddal rendelkezik, ami a 36 kA 750 V DC értéket jelöli. A megszakító TM-DC típusú kioldóegysége termikus-mágneses technológiát alkalmaz, amely LI védelmi funkciókat biztosít. A termikus védelem (L) a túlterhelés elleni védelmet szolgálja, míg a mágneses védelem (I) a rövidzárlatok ellen nyújt biztonságot. A hosszú késleltetésű védelmi beállítás (Ir) 0,7...1 x In tartományban állítható, míg a pillanatnyi védelmi beállítás (Ii) 2,5...5 x In tartományban szabályozható. A kezelés kapcsolókarral (toggle) történik, a megszakító pedig rögzített kivitelben szerelhető fel.
A ComPacT NSX630F DC megszakító kiemelkedő műszaki paraméterekkel rendelkezik. 750 V DC szigetelési feszültség mellett 8 kV lökőfeszültség-állóság jellemzi az IEC 60947-2 szabvány szerint. Szolgáltatási megszakítóképessége (Ics) megegyezik az Icu értékkel, vagyis 36 kA különböző DC feszültségszinteken. A mechanikai élettartama 5000 ciklus, míg elektromos élettartama 2000 ciklus 750 V In/2 terhelésnél, illetve 1000 ciklus 750 V In terhelésnél. A csatlakozási pontok elölről hozzáférhetők, a csatlakozási osztás pedig 45 mm.
A megszakító szerelhetősége rendkívül rugalmas, vízszintes és függőleges helyzetben is felszerelhető, hátlapra rögzíthető. Méretei kompaktak: 140 mm szélesség, 255 mm magasság és 110 mm mélység. A védettségi szint IP40 az IEC 60529, valamint IK07 az IEC 62262 szabvány szerint. Széles üzemi hőmérséklet-tartománnyal rendelkezik: -25...70 °C, tárolási hőmérséklet-tartománya pedig -50...85 °C. A relatív páratartalom 0...95% között lehet, tengerszint feletti magasság tekintetében pedig 0...2000 m között teljes értéken használható, 2000...5000 m között pedig csökkentett értékkel.
ComPacT NSX630F DC műszaki adatok
Általános jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX DC
Eszköz rövid neve: NSX630F DC
Termék vagy komponens típusa: Megszakító
Eszköz alkalmazása: Elosztás
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Elektromos jellemzők
Névleges áram [In]: 500 A 40 °C-on
Névleges üzemi feszültség [Ue]: 750 V DC
Hálózat típusa: DC
Szigetelésre való alkalmasság: Igen, az EN/IEC 60947-2 szerint
Használati kategória: A kategória
Megszakítóképesség: 36 kA Icu 24...125 V DC 1 pólus az IEC 60947-2 szerint
36 kA Icu 250 V DC 1 pólus az IEC 60947-2 szerint
36 kA Icu 500 V DC 2 pólus sorosan az IEC 60947-2 szerint
36 kA Icu 750 V DC 3 pólus sorosan az IEC 60947-2 szerint
Megszakítóképesség kód: F 36 kA 750 V DC
Kioldó egység
Kioldóegység neve: TM-DC
Kioldóegység technológiája: Termikus-mágneses
Kioldóegység védelmi funkciói: LI
Védelem típusa: L: túlterhelés elleni védelem (termikus)
I: rövidzárlat elleni védelem (mágneses)
Kioldóegység névleges értéke: 500 A 40 °C-on
Hosszú késleltetésű működési beállítás típusa Ir (termikus védelem): Állítható
[Ir] hosszú késleltetésű védelem működési beállítási tartománya: 0,7...1 x In
Hosszú késleltetésű védelem késleltetési beállítás típusa tr: Rögzített
Pillanatnyi védelem működési beállítási típusa Ii: Állítható
[Ii] pillanatnyi védelem működési beállítási tartománya: 2,5...5 x In
Földzárlat védelem: Nincs
Mechanikai jellemzők
Vezérlés típusa: Kapcsolókar
Megszakító felszerelési módja: Rögzített
Felszerelési pozíció: Vízszintes és függőleges
Hátlapon
Felső csatlakozás: Elöl
Alsó csatlakozás: Elöl
Csatlakozási osztás: 45 mm
Slotok száma: 6 slot
Szélesség (Sz): 140 mm
Magasság (M): 255 mm
Mélység (Mé): 110 mm
Kiegészítő jellemzők
Névleges szigetelési feszültség [Ui]: 750 V DC az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 8 kV az IEC 60947-2 szerint
Névleges szolgáltatási megszakítóképesség [Ics]: 36 kA 24...125 V DC az IEC 60947-2 szerint
36 kA 250 V DC az IEC 60947-2 szerint
36 kA 500 V DC az IEC 60947-2 szerint
36 kA 750 V DC az IEC 60947-2 szerint
Mechanikai élettartam: 5000 ciklus
Elektromos élettartam: 2000 ciklus 750 V In/2
1000 ciklus 750 V In
Szerelési támasz: Hátlap
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Szennyezési fokozat: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK védettségi fokozat: IK07 az IEC 62262 szerint
Környezeti hőmérséklet üzemelés közben: -25...70 °C
Környezeti hőmérséklet tároláskor: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemeltetési magasság: 0...2000 m teljesítménycsökkentés nélkül
2000 m...5000 m teljesítménycsökkentéssel
