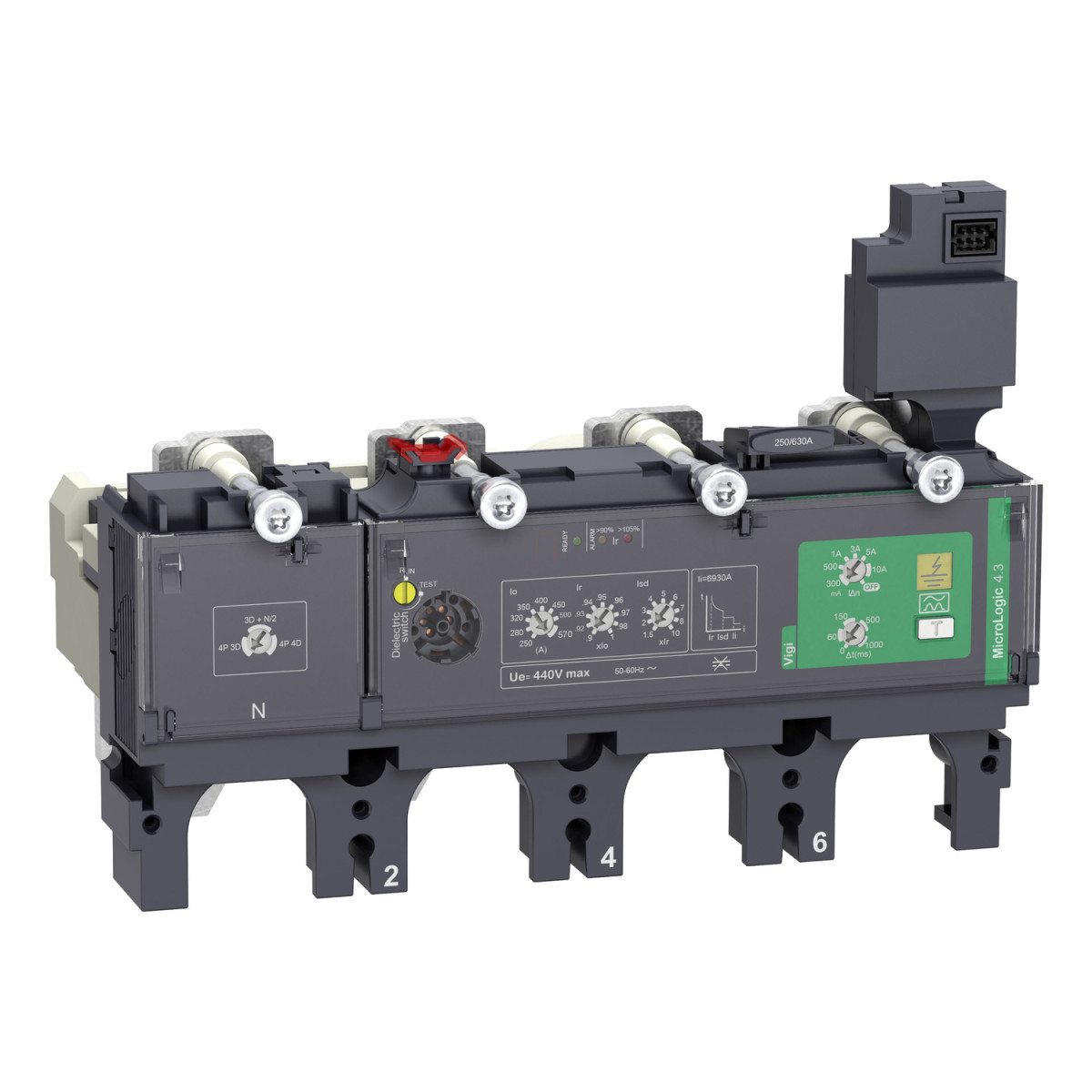

A Schneider Electric ComPacT NSX termékcsaládba tartozó MicroLogic Vigi 4.3 kioldóegység egy modern és hatékony megoldást kínál az elektronikus megszakítók területén. Ez a készülék a ComPacT NSX630 sorozathoz készült, és a C6344V570 cikkszámmal ellátott modell 4 pólusú konfigurációban érhető el, 570A névleges áramerősséggel.
A MicroLogic 4.3 kioldóegység LSoIR védelmi funkciókat kínál, amely négy különböző védelmi megoldást foglal magába. Az "L" funkció a túlterhelés elleni hosszú késleltetésű védelmet biztosít, ami 9 különböző beállításban állítható 250 és 570A között. Az "So" a rövidzárlat elleni rövid késleltetésű védelmet nyújt fix késleltetéssel, 1.5-10 x Ir beállítási tartományban. Az "I" az azonnali rövidzárlat elleni védelmet jelenti fix 6900A beállítással, míg az "R" a beépített földzárlat elleni védelmet biztosítja. A védelem Class A minősítésű, és a földzárlat érzékenysége széles skálán állítható: 0.3A, 0.5A, 1A, 3A, 5A vagy 10A értékekre. A földzárlat időkésleltetése szintén állítható 0 ms-től 1 másodpercig különböző értékekre (0, 60, 150, 500 ms, 1 s). A földzárlat elleni védelem az IΔn forgókapcsolóval akár teljesen ki is kapcsolható.
A kioldóegység elektronikus technológiája lehetővé teszi a pontos beállítást és a megbízható működést. A névleges üzemi feszültség 440V AC 50/60 Hz, és a készülék fix szerelési móddal telepíthető. A kioldóegység többféle pólusvédelemmel rendelkezik, beleértve a 3D + N/2, 4D és 3D konfigurációkat, a semleges vezeték pozíciója a bal oldalon található. A termikus memóriája kioldás előtt és után 20 percig aktív marad, ami kiemelkedő védelmet biztosít a rendszernek.
A helyi jelzőrendszer tartalmaz egy villogó zöld LED-et az üzemkész állapot jelzésére, piros LED-et a 105%-os Ir túlterhelés jelzésére, narancssárga LED-et a 90%-os Ir túlterhelés jelzésére, valamint egy sárga színjelzést a maradékáram jelzésére. A készülék nem tartalmaz zónaszelektív reteszelést (ZSI). Az üzemeltetési környezet szempontjából fontos tudni, hogy a C6344V570 modell -25°C és +70°C közötti környezeti hőmérsékleten működtethető, tároláskor pedig -50°C és +85°C között. IP védettsége IP40, megfelel az IEC 60529 szabványnak. A termék 3-as szennyezettségi fokozatú, és Class II elektromos védelemmel rendelkezik az IEC 60947-1 szerint.
A Schneider Electric ComPacT NSX sorozat MicroLogic Vigi 4.3 kioldóegysége ideális választás olyan ipari és kereskedelmi alkalmazásokban, ahol megbízható áramköri védelemre van szükség 570A névleges áramerősségig. A sokoldalú védelmi funkciók és beállítási lehetőségek különösen alkalmassá teszik összetett elosztórendszerek védelmére, ahol a túlterhelés, rövidzárlat és földzárlat elleni komplex védelem szükséges.
Schneider Electric ComPacT NSX (2021) - C6344V570 - Kioldóegység MicroLogic 4.3 NSX 630 megszakítóhoz, elektronikus, beállítás 570A, 4P4d műszaki adatok
Főbb jellemzők
Terméktípus: Kioldóegység
Termékcsalád: ComPacT
Termékcsalád típusa: ComPacT NSX400...630
Kioldóegység neve: MicroLogic 4.3
Kioldóegység technológiája: Elektronikus
Kompatibilitás: ComPacT NSX630
Alkalmazás: Elosztás
Pólusok leírása: 4P
Védett pólusok: 3D + N/2, 4D, 3D
Semleges pozíció: Bal
Védelmi funkciók: LSoIR
Védelmi paraméterek
Védelem típusa: L: túlterhelés elleni védelem (hosszú idejű), So: rövid idejű rövidzárlat elleni védelem fix késleltetéssel, I: azonnali rövidzárlat elleni védelem, R: földzárlat elleni védelem
Névleges áram: 570 A 40 °C-on
Névleges üzemi feszültség [Ue]: 440 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító szerelési mód: Fix
Beállítási paraméterek
Hosszú idejű kioldási áram beállítási típus Ir (termikus védelem): 9 állítható beállítás
Hosszú idejű védelmi kioldási áram beállítási tartomány [Ir]: 250...570 A
Hosszú idejű védelmi késleltetés beállítási típus tr: Fix
Hosszú idejű védelmi késleltetési tartomány [tr]: 11 s 7,2 x Ir értéknél, 16 s 6 x Ir értéknél, 400 s 1,5 x Ir értéknél
Semleges védelem beállításai: 0,5 x Ir (3D + N/2), 1 x Ir (4D), Nincs védelem (3D)
Termikus memória: 20 perc kioldás előtt és után
Rövid idejű védelmi kioldási áram beállítási típus Isd: Állítható
Rövid idejű védelmi kioldási áram beállítási tartomány [Isd]: 1,5...10 x Ir
Rövid idejű védelmi késleltetés beállítási típus tsd: Fix
Azonnali védelmi kioldási áram beállítási típus Ii: Fix
Azonnali védelmi kioldási áram beállítási tartomány [Ii]: 6900 A
Földzárlat védelem
Földzárlat védelem: Integrált
Földzárlat védelem osztálya: A osztály
Földzárlat védelmi érzékenység beállítási típus IΔn: Állítható
Földzárlat védelmi érzékenység beállítási tartomány [IΔn]: 0,3 A, 0,5 A, 1 A, 3 A, 5 A, 10 A
Földzárlat védelem speciális üzemmód: KI az IΔn forgókapcsoló használatával
Földzárlat védelmi időkésleltetés beállítási típus Δt: Állítható
Földzárlat védelmi időkésleltetés beállítási tartomány [Δt]: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Zónaszelektív reteszelés ZSI: Nélküle
Jelzések
Helyi jelzés: Villogó LED (zöld) üzemkészre, LED 105 % Ir (piros) túlterhelésre, LED 90 % Ir (narancssárga) túlterhelésre, Színjelző (sárga) maradékáramra
Környezeti feltételek
Szabványok: EN/IEC 60947-2
Érintésvédelmi osztály: II osztály
Szennyezettségi fokozat: 3 az IEC 60947-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Működési környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
