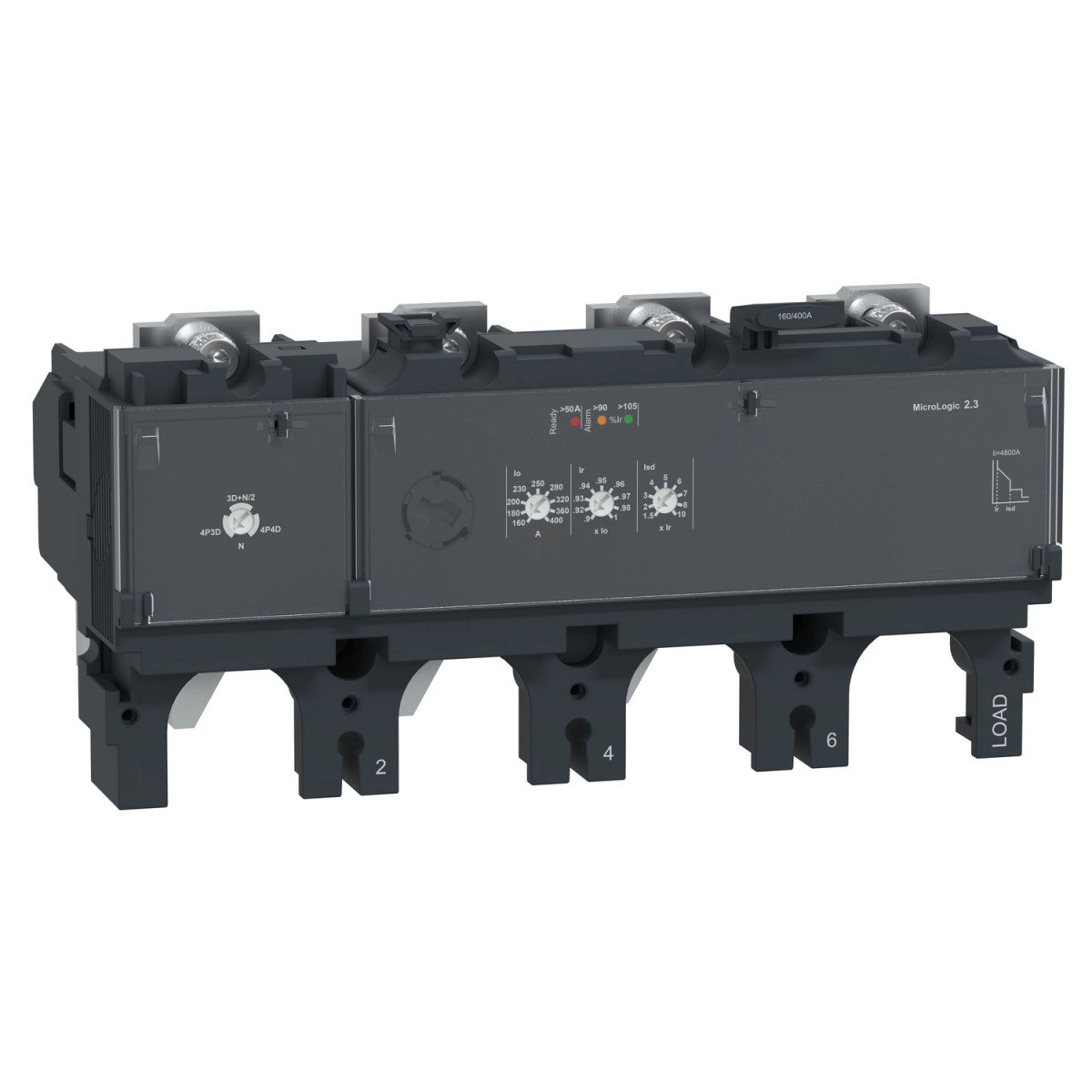

A Schneider Electric ComPacT NSX sorozatú C6342D630 típusú MicroLogic 2.3 kioldóegység egy csúcstechnológiás elektronikus védelmi rendszer, amelyet kifejezetten a ComPacT NSX630 megszakítókhoz terveztek. Ez a 630A névleges áramú, 4 pólusú (4P) változat optimális védelmet biztosít elosztó hálózatokban, különösen ahol precíz áramvédelem szükséges.
A MicroLogic 2.3 kioldóegység három alapvető védelmi funkcióval rendelkezik (LSoI): túlterhelés elleni védelem (L), rövid idejű zárlati védelem fix késleltetéssel (So), és azonnali zárlati védelem (I). A túlterhelés elleni védelem (L) beállítási tartománya 250-630A között 9 különböző fokozatban állítható, így pontosan az adott alkalmazáshoz igazítható. A túlterhelés elleni védelem késleltetése fix értékű, amely 1,5-szörös névleges áramnál 400 másodperc, 6-szoros névleges áramnál 16 másodperc, míg 7,2-szeres névleges áramnál 11 másodperc. A készülék rendelkezik termikus memóriával, amely a kioldás előtt és után 20 percig tárolja az adatokat, ezzel fokozva a védelem megbízhatóságát. A rövid idejű zárlati védelem (So) beállítási tartománya 1,5-10-szeres névleges áram között állítható, ugyancsak 9 különböző fokozatban. Az azonnali zárlati védelem (I) fix értékre, 6900A-re van beállítva.
A Schneider Electric ComPacT NSX C6342D630 MicroLogic 2.3 kioldóegység rugalmas nullavezető védelmi beállításokkal rendelkezik: 0,5 x Ir (3D + N/2), 1 x Ir (4D), vagy védelem nélküli (3D) konfiguráció választható. A nullavezető pozíciója bal oldalon található. A készülék működési állapotát jól látható LED-ek jelzik: zöld villogó LED jelzi az üzemkész állapotot, narancssárga LED a névleges áram 90%-ánál, míg piros LED a névleges áram 105%-ánál figyelmeztet túlterhelésre.
A MicroLogic 2.3 kioldóegység 690V AC 50/60 Hz névleges üzemi feszültséggel rendelkezik, és -25°C és +70°C közötti környezeti hőmérsékleten működőképes. A készülék IP40 védettséggel és Class II elektromos érintésvédelmi osztállyal rendelkezik, valamint megfelel az EN/IEC 60947-2 szabványnak. A szennyezettségi fok 3-as, az IEC 60947-1 szabványnak megfelelően. Az egység fix szerelésű, így a rendszer hosszú távú, megbízható működést biztosít. Földzárlat elleni védelem és zóna szelektív reteszelés (ZSI) nélkül kerül kialakításra.
Schneider Electric ComPacT NSX (2021) - C6342D630 - Kioldóegység MicroLogic 2.3 NSX 630 megszakítóhoz, elektronikus, beállítás 630A, 4P4d műszaki adatok
Főbb jellemzők
Termékcsalád: ComPacT
Terméktípus: ComPacT NSX400...630
Eszköz típusa: Kioldóegység
Kioldóegység neve: MicroLogic 2.3
Kioldóegység technológia: Elektronikus
Kompatibilitás: ComPacT NSX630
Felhasználási terület: Elosztás
Pólusok
Pólusok leírása: 4P
Védett pólusok leírása: 3D + N/2, 4D, 3D
Nullavezető pozíció: Bal
Védelmi funkciók
Kioldóegység védelmi funkciói: LSoI
Védelem típusa:
L: túlterhelés elleni védelem (hosszú idejű)
So: rövid idejű zárlati védelem fix késleltetéssel
I: azonnali zárlati védelem
Elektromos jellemzők
Kioldóegység névleges árama: 630 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító rögzítési módja: Fix
Beállítási lehetőségek
Hosszú idejű kioldás beállítási típusa Ir (termikus védelem): 9 fokozatban állítható
Hosszú idejű védelem kioldási tartománya [Ir]: 250...630 A
Hosszú idejű védelem késleltetés beállítási típusa tr: Fix
Hosszú idejű védelem késleltetési tartománya [tr]:
11 s 7,2 x Ir-nél
16 s 6 x Ir-nél
400 s 1,5 x Ir-nél
Nullavezető védelem beállítások:
0,5 x Ir (3D + N/2)
1 x Ir (4D)
Nincs védelem (3D)
Termikus memória: 20 perc kioldás előtt és után
Rövid idejű védelem kioldás beállítási típusa Isd: 9 fokozatban állítható
Rövid idejű védelem kioldási tartománya [Isd]: 1,5...10 x Ir
Rövid idejű védelem késleltetés beállítási típusa tsd: Fix
Azonnali védelem kioldás beállítási típusa Ii: Fix
Azonnali védelem kioldási tartománya [Ii]: 6900 A
Földzárlat elleni védelem: Nincs
Zóna szelektív reteszelés ZSI: Nincs
Jelzések
Helyi jelzés:
Villogó LED (zöld) - üzemkész állapot
LED 105% Ir (piros) - túlterhelés
LED 90% Ir (narancssárga) - túlterhelés
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Elektromos érintésvédelmi osztály: II. osztály
Szennyezettségi fok: 3 az IEC 60947-1 szerint
IP védettségi fok: IP40 az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
