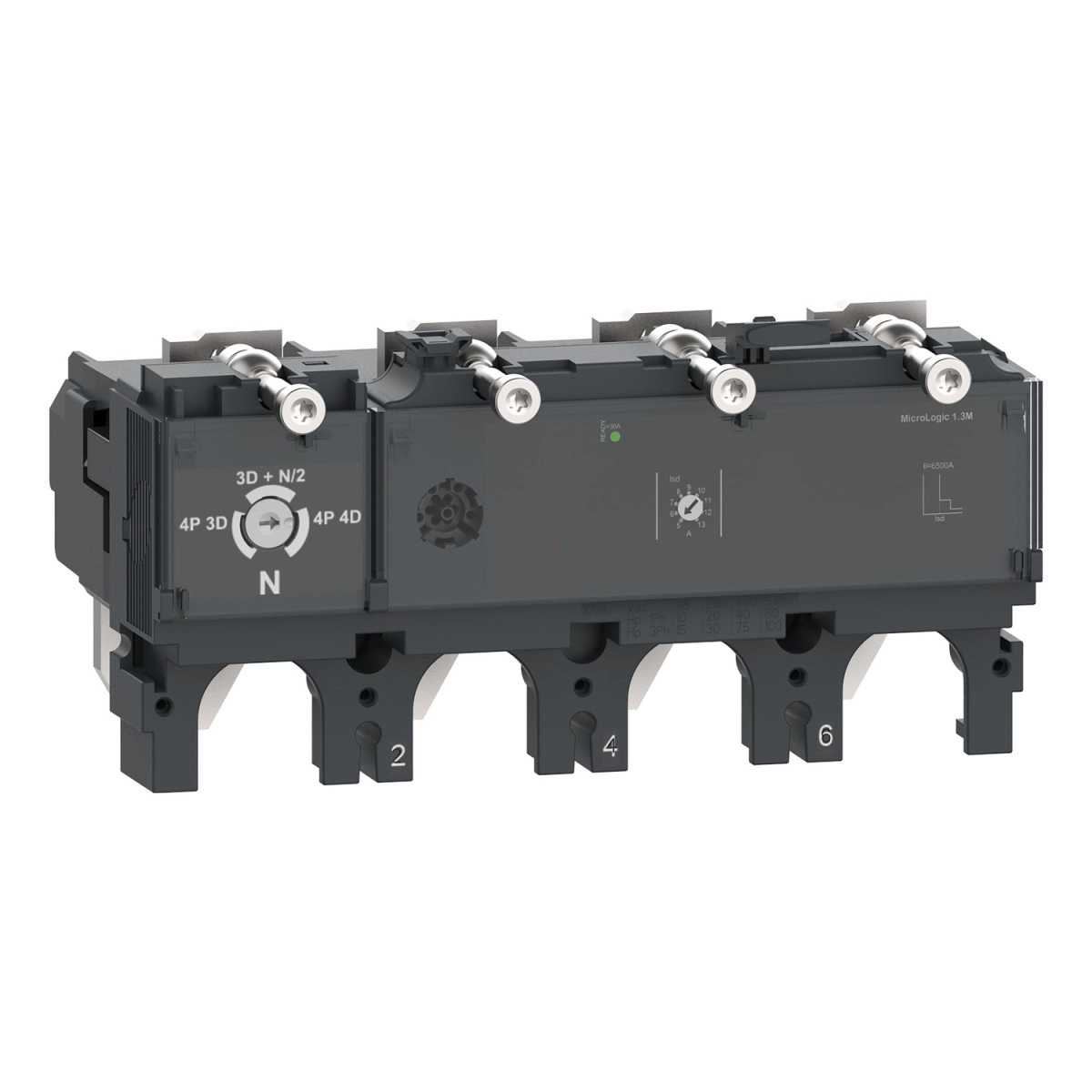

A Schneider Electric ComPacT NSX sorozatú MicroLogic 1.3M C6341M500 kioldóegység egy fejlett elektronikus védelmi megoldást kínál motorvédelemre, különösen a ComPacT NSX630 megszakítócsaládhoz tervezve. Ez a 4 pólusú, 3 védett pólusú (4P3d) kialakítás 500 A névleges áramerősséget biztosít 65°C környezeti hőmérsékleten, így ideális választás nagy igénybevételnek kitett ipari alkalmazásokhoz.
A MicroLogic 1.3M kioldóegység fejlett elektronikus mágneses védelmi funkciókat tartalmaz, amelyek specifikusan motorvédelmi alkalmazásokra optimalizáltak. A védelmi funkciók közé tartozik az SI védelem, amely két kulcsfontosságú védelmet foglal magában: rövid késleltetésű zárlatvédelem (S) fix késleltetéssel, valamint azonnali zárlatvédelem (I). A készülék 690 V AC 50/60 Hz névleges üzemi feszültségen működik, és AC hálózatokhoz használható. A fix telepítési módú megszakítóhoz csatlakoztatva professzionális és megbízható védelmet nyújt.
A kioldóegység különleges jellemzője a finoman beállítható rövid késleltetésű védelem (Isd), amely 9 különböző beállítással rendelkezik a 2500 A-től 6500 A-ig terjedő tartományban (2500 A, 3000 A, 3500 A, 4000 A, 4500 A, 5000 A, 5500 A, 6000 A, 6500 A). Az azonnali védelmi kioldás (Ii) fix értékre, 6500 A-re van beállítva. A termék nem tartalmaz földzárlat-védelmet és zóna-szelektív reteszelést, a neutrális védelem pedig kikapcsolt állapotban van (3D kialakítás), ahol a neutrális pozíció baloldali. A működéskész állapotot villogó zöld LED jelzi.
A C6341M500 kioldóegység megfelel az EN/IEC 60947-2 szabványnak, Class II érintésvédelmi osztályba tartozik, és 3-as szennyezettségi fokozatú az IEC 60947-1 szerint. IP40 védettségi fokozata megfelel az IEC 60529 szabványnak. A termék széles hőmérsékleti tartományban használható: üzemi hőmérséklete -25°C és 70°C között, tárolási hőmérséklete pedig -50°C és 85°C között lehet. Mindezen jellemzőknek köszönhetően a Schneider Electric MicroLogic 1.3M kioldóegység ideális választás kritikus motorvédelmi alkalmazásokhoz, ahol a megbízhatóság és a pontos védelem alapvető követelmény.
Schneider Electric ComPacT NSX (2021) - C6341M500 műszaki adatok
Alapadatok
Gyártó: Schneider Electric
Termékcsalád: ComPacT
Terméksorozat: ComPacT NSX400...630
Terméktípus: Kioldóegység
Kioldóegység neve: MicroLogic 1.3 M
Kioldóegység technológia: Elektronikus
Kompatibilitás: ComPacT NSX630
Alkalmazási terület
Alkalmazás: Motor
Pólusok leírása: 4P
Védett pólusok: 3D
Neutrális pozíció: Bal
Védelmi funkciók
Kioldóegység védelmi funkciók: SI
Védelem típusa:
S: rövid késleltetésű rövidzárlat védelem fix késleltetéssel
I: azonnali rövidzárlat védelem
Kioldóegység névleges árama: 500 A 65 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típus: AC
Hálózati frekvencia: 50/60 Hz
Megszakító szerelési mód: Rögzített
Kiegészítő funkciók
Neutrális védelem beállítások: Nincs védelem (3D)
Rövid idejű védelem kioldás beállítás típus Isd: Állítható 9 fokozatban
Rövid idejű védelem kioldási tartomány [Isd]: 2500 A, 3000 A, 3500 A, 4000 A, 4500 A, 5000 A, 5500 A, 6000 A, 6500 A
Rövid idejű védelem késleltetés beállítás tsd: Fix
Azonnali védelem kioldás beállítás típus Ii: Fix
Azonnali védelem kioldási tartomány [Ii]: 6500 A
Földzárlat védelem: Nélküle
Zóna szelektív reteszelés ZSI: Nélküle
Helyi jelzés: Villogó LED (zöld) működésre kész jelzéshez
Környezeti adatok
Szabványok: EN/IEC 60947-2
Érintésvédelmi osztály: Class II
Szennyezettségi fok: 3 az IEC 60947-1 szerint
IP védettség: IP40 az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
