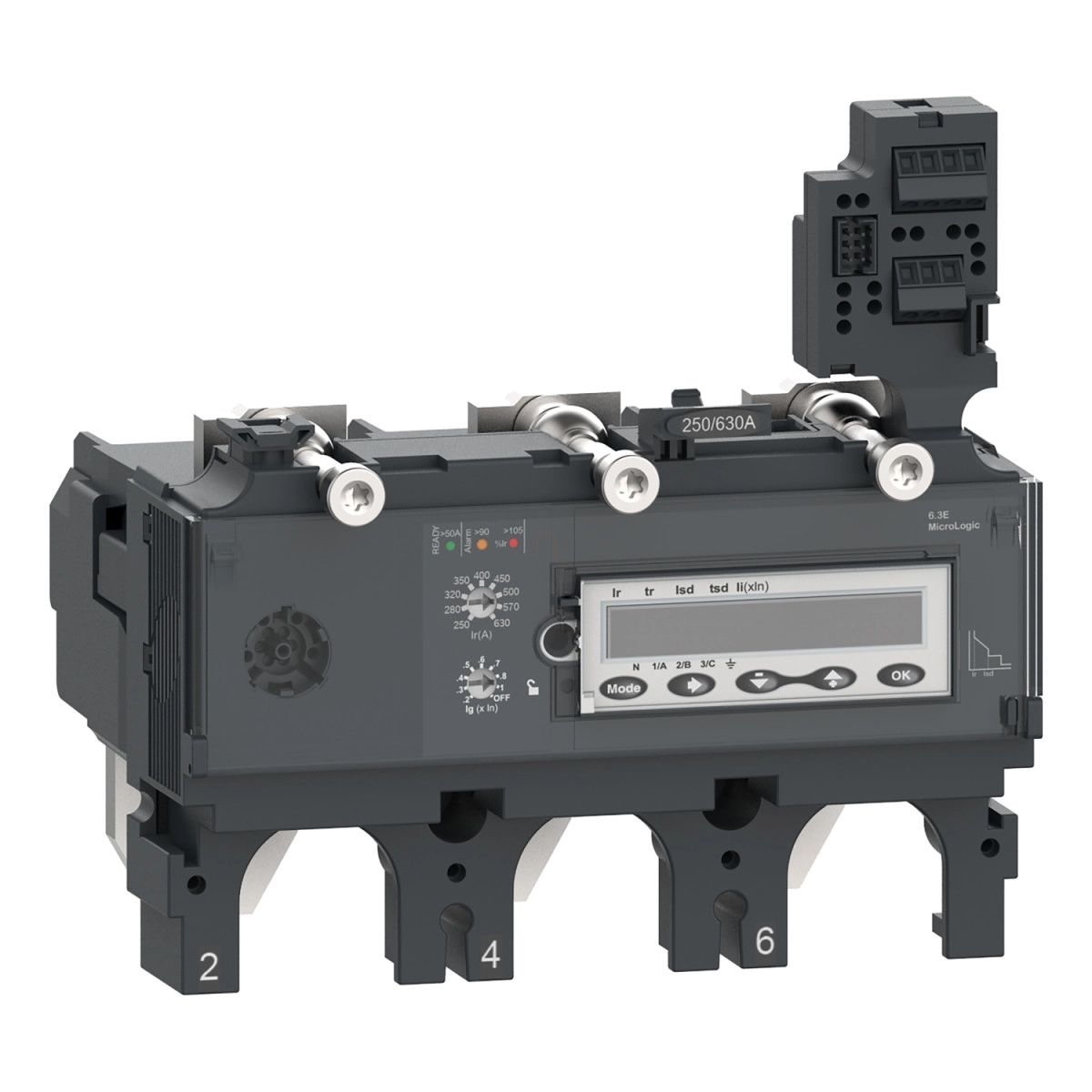

A Schneider Electric ComPacT NSX sorozat C6336E630 típusú MicroLogic 6.3E kioldóegysége egy rendkívül fejlett elektronikus védelmi rendszer, amely kifejezetten a ComPacT NSX630 típusú megszakítókhoz lett kifejlesztve. Ez a 630 amper névleges áramú, 3 pólusú kioldóegység a legmagasabb szintű elektromos védelmet biztosítja az elosztóhálózatok számára, miközben fejlett energia monitorozási funkciókat is tartalmaz.
A MicroLogic 6.3E egy komplex LSIG védelmi rendszert kínál, amely négy alapvető védelmi funkciót egyesít: L - túlterhelés elleni védelem (hosszú késleltetéssel), S - késleltetett zárlat elleni védelem (rövid késleltetéssel), I - zárlat elleni pillanatnyi védelem és G - földzárlat elleni védelem. A védelmi beállítások rendkívül széles skálán állíthatók, így a rendszer tökéletesen testreszabható a konkrét alkalmazási környezethez. A túlterhelés elleni védelem (Ir) 250 és 630 A között, a késleltetett zárlat elleni védelem (Isd) az Ir érték 1,5-10-szerese között, a pillanatnyi zárlat elleni védelem (Ii) az In érték 1,5-11-szerese között, míg a földzárlat elleni védelem (Ig) az In érték 0,2-1-szerese között állítható be, az adott névleges áram függvényében.
A kioldóegység 690 V AC feszültségig és 50/60 Hz hálózati frekvencián használható, ami széles körű alkalmazhatóságot biztosít. A készülék fix kivitelben szerelhető, és Class II elektromos érintésvédelmi osztályba tartozik. A hőmemória funkció 20 percig tárolja az adatokat a kioldás előtt és után, így a rendszer pontosan követheti a hőterhelés alakulását. A ZSI (Zone Selective Interlocking) funkció lehetővé teszi a szelektív védelmet több megszakító kaszkád elrendezése esetén, minimalizálva az áramkimaradás által érintett területet.
A C6336E630 kioldóegység egyik legfontosabb extra tulajdonsága a beépített energiamérő, amely pontos adatokat szolgáltat az energiafogyasztásról. Az LCD kijelző segítségével könnyen leolvashatók az aktuális mérési adatok, a védelmi beállítások, valamint az időbélyegzővel ellátott események és hibatörténet. A helyi jelzőrendszert három LED alkotja: zöld villogó LED jelzi a működésre kész állapotot, narancssárga LED a 90%-os terhelést, míg a piros LED a 105%-os túlterhelést mutatja.
A kioldóegység kiemelkedő kommunikációs képességekkel rendelkezik, amely kiterjed az energiamérésre, a védelmi és riasztási beállításokra, időbélyegzővel ellátott eseménynaplókra, pillanatnyi és igény szerinti értékek megjelenítésére, karbantartási indikátorokra, áram- és teljesítményigény kijelzésre, energiaminőségi adatokra, valamint maximum/minimum értékek megjelenítésére. Mindez rendkívül hasznos adatokat biztosít a rendszer üzemeltetőinek és karbantartóinak.
A Schneider Electric C6336E630 MicroLogic 6.3E kioldóegység széles üzemi hőmérséklettartománnyal (-25°C és +70°C között) rendelkezik, így extrém környezeti feltételek mellett is megbízhatóan működik. A készülék IP40-es védettséggel rendelkezik az IEC 60529 szabvány szerint, és megfelel az EN/IEC 60947-2 szabványoknak. A terméket elsősorban ipari környezetben, nagy teljesítményű elosztóhálózatokban használják, ahol kritikus fontosságú a megbízható elektromos védelem és a fejlett energiamonitorozás.
Schneider Electric ComPacT NSX (2021) - C6336E630 műszaki adatok
Általános jellemzők
Termékcsalád: ComPacT
Terméksorozat: ComPacT NSX400...630
Terméktípus: Kioldóegység
Kioldóegység megnevezése: MicroLogic 6.3 E
Kioldóegység technológia: Elektronikus
Kompatibilis sorozat: ComPacT NSX630
Alkalmazási terület: Elosztás
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Védelmi funkciók
Kioldóegység védelmi funkciói: LSIG
Védelmi típus: L: túlterhelés elleni védelem (hosszú idejű)
S: rövid idejű zárlat elleni védelem
I: pillanatnyi zárlat elleni védelem
G: földzárlat elleni védelem
Kioldóegység névleges árama: 630 A 40°C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító szerelési mód: Fix
Beállítási tartományok
Hosszú idejű kioldási áram beállítási típus Ir (termikus védelem): Állítható
Hosszú idejű védelem kioldási áram beállítási tartomány [Ir]: 250...630 A
Hosszú idejű védelem késleltetés beállítási típus tr: Állítható
Hosszú idejű védelem késleltetés beállítási tartomány [tr]: 15...400 s 1,5 x Ir értéknél
0,35...11 s 7,2 x Ir értéknél
0,5...16 s 6 x Ir értéknél
Hőmemória: 20 perc kioldás előtt és után
Rövid idejű védelem kioldási áram beállítási típus Isd: Állítható
Rövid idejű védelem kioldási áram beállítási tartomány [Isd]: 1,5...10 x Ir
Rövid idejű védelem késleltetés beállítási típus tsd: Állítható
Rövid idejű védelem késleltetés beállítási tartomány [tsd]: 0...0,4 s I²t=ki
0,1...0,4 s I²t=be
Pillanatnyi védelem kioldási áram beállítási típus Ii: Állítható
Pillanatnyi védelem kioldási áram beállítási tartomány [Ii]: 1,5...11 x In
Földzárlat védelem kioldási áram beállítási típus Ig: Állítható
Földzárlat védelem kioldási áram beállítási tartomány [Ig]: 0,4...1 x In (In = 40 A esetén)
0,2...1 x In (In > 40 A esetén)
Ig engedélyezés be/ki
Földzárlat védelem késleltetés beállítási típus tg: Állítható
Földzárlat védelem késleltetés beállítási tartomány [tg]: 0...0,4 s I²t=ki
0,1...0,4 s I²t=be
Földszivárgás elleni védelem: Nincs
Zóna szelektív reteszelés ZSI: Van
Kijelzők és kommunikáció
Helyi jelzés: Villogó LED (zöld) üzemkész állapotra
LED 105% Ir (piros) túlterhelésre
LED 90% Ir (narancssárga) túlterhelésre
Kijelző típusa: LCD kijelző
Mérési típus: Energiamérő
Adat kommunikáció: Energiamérés
Védelem és riasztási beállítások
Időbélyegzővel ellátott események és eseménytáblák
Pillanatnyi és igény szerinti értékek
Karbantartási jelzők
Áram- és teljesítményigény
Energiaminőség
Maximum/minimum értékek
Elektromos adatrögzítés: Karbantartási jelzők
Környezeti feltételek
Szabványok: EN/IEC 60947-2
Elektromos érintésvédelmi osztály: Class II
Szennyezettségi fokozat: 3 az IEC 60947-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Környezeti üzemi hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
