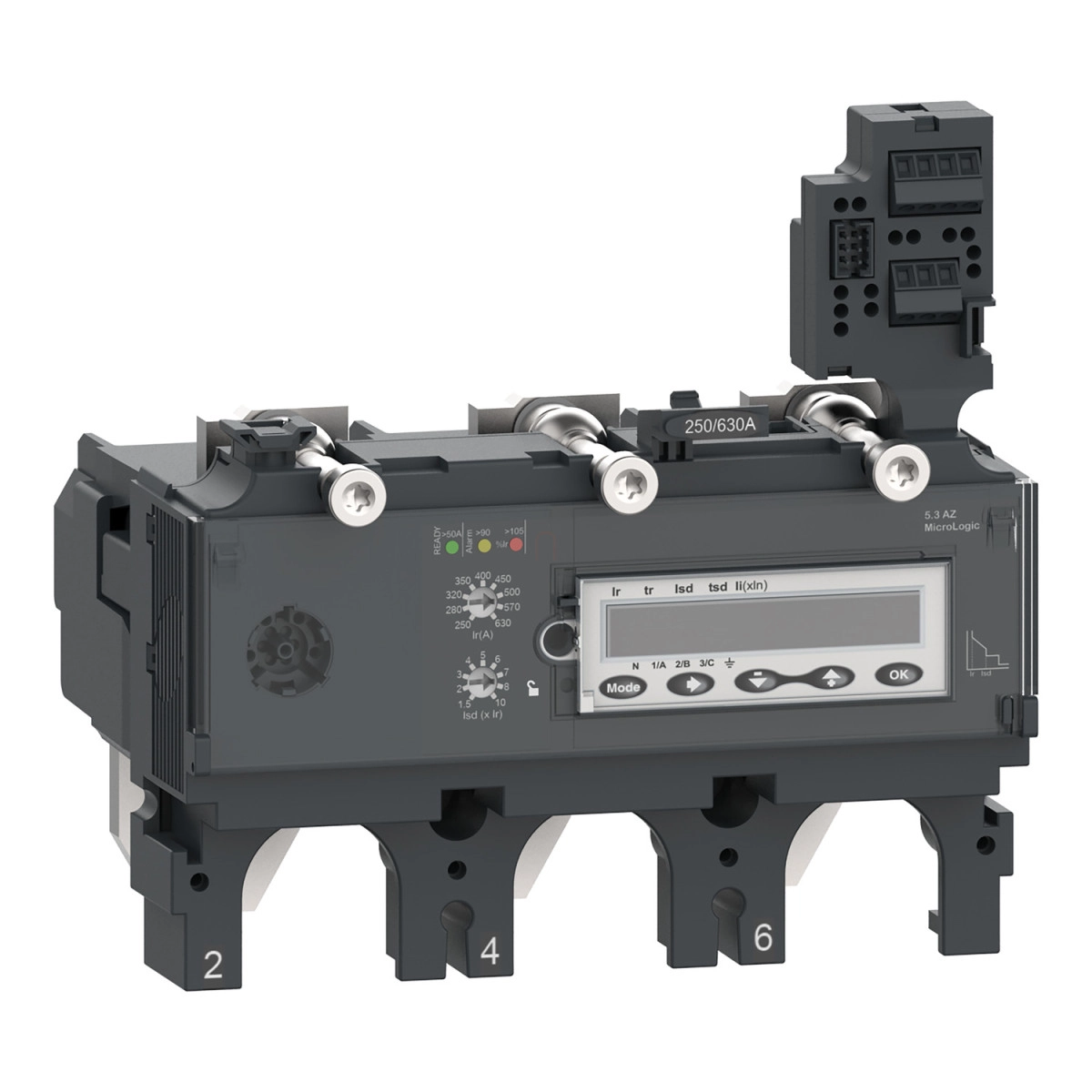

A Schneider Electric ComPacT NSX C6335Z630 MicroLogic 5.3AZ kioldóegység egy rendkívül fejlett elektromos védelmi megoldás, amelyet kifejezetten a ComPacT NSX630 sorozatú megszakítókhoz terveztek. Ez a 3 pólusú elektronikus kioldóegység 630A névleges áramerősséggel rendelkezik, és speciálisan a 16 Hz 2/3 hálózatokhoz fejlesztették ki, ami különleges alkalmazási területeken biztosít megbízható működést.
A MicroLogic 5.3AZ kioldóegység átfogó LSI védelmi funkciókkal rendelkezik, amelyek magukban foglalják az L túlterhelési védelmet (hosszú késleltetésű), az S rövidzárlati védelmet (rövid késleltetésű), valamint az I azonnali rövidzárlati védelmet. Ez a sokoldalú védelmi funkciókészlet lehetővé teszi számodra, hogy pontosan az adott alkalmazásnak megfelelően konfigurálhasd a megszakító működését. A túlterhelési védelem (Ir) 250-630A között 9 különböző fokozatban állítható, míg a hosszú késleltetésű védelem késleltetési ideje (tr) 15-400 másodperc között szabályozható 1,5 x Ir terhelésnél. A készülék rendelkezik termikus memóriával is, amely a kioldás előtt és után 20 percig őrzi meg az adatokat, így biztosítva a folyamatos védelmet még a kikapcsolási ciklusok között is.
A rövid késleltetésű rövidzárlati védelem (Isd) szintén 9 különböző fokozatban állítható, 1,5-10 x Ir tartományban, a késleltetési idő (tsd) pedig 0-0,4 másodperc között változtatható, az I²t funkcióval vagy anélkül. Az azonnali rövidzárlati védelem (Ii) 1,5-11 x In között állítható, így a kritikus berendezések számára is optimális védelmet biztosít hirtelen fellépő rövidzárlatok esetén. A készülék a ComPacT NSX630 megszakítóhoz rögzített módon csatlakoztatható.
A MicroLogic 5.3AZ kioldóegység fejlett jelzőrendszerrel rendelkezik, amely magában foglal egy villogó zöld LED-et a működésre kész állapot jelzésére, valamint piros (105% Ir) és narancssárga (90% Ir) LED-eket a túlterhelési állapot jelzésére. Az LCD kijelző és az amperméter funkció lehetővé teszi a pontos méréseket és valós idejű állapotfigyelést. A Zone Selective Interlocking (ZSI) funkcióval rendelkezik, azonban földzárlat-védelmet nem biztosít.
A kioldóegység rendkívül fejlett kommunikációs képességekkel is rendelkezik, beleértve az energiamérést, védelmi és riasztási beállításokat, időbélyeggel ellátott előzményeket és eseménytáblákat, pillanatnyi és igény szerinti értékeket, karbantartási mutatókat, áram- és teljesítményigény mérést, valamint energiaminőségi adatokat. Működési hőmérséklettartománya -25°C és +70°C között van, míg tárolási hőmérséklettartománya -40°C és +85°C között. A termék IP40 védettséggel rendelkezik az IEC 60529 szabvány szerint, és megfelel az EN/IEC 60947-2 szabványnak, valamint II-es érintésvédelmi osztályba sorolható az IEC 60947-1 szerinti 3-as szennyezettségi fokkal.
Schneider Electric ComPacT NSX (2021) - C6335Z630 -Kioldóegység MicroLogic 5.3 AZ ComPacT NSX 630 megszakítóhoz, elektronikus, beállítás 630 A, 3P3d műszaki adatok
Fő tulajdonságok
Termékcsalád: ComPacT
Terméksorozat: ComPacT NSX400...630
Komponens típus: Kioldóegység
Kioldóegység neve: MicroLogic 5.3 A-Z
Technológia: Elektronikus
Kompatibilitás: ComPacT NSX630
Alkalmazás: 16 Hz 2/3 hálózatok
Pólusok leírása: 3P
Védett pólusok: 3D
Védelmi funkciók
Védelmi funkciók: LSI
Védelem típusai:
L: túlterhelési védelem (hosszú késleltetésű)
S: rövidzárlati védelem (rövid késleltetésű)
I: azonnali rövidzárlati védelem
Kioldóegység névleges áramerőssége: 630 A 40 °C-on
Névleges üzemi feszültség: 250/500 V AC 16 Hz 2/3
Megszakító szerelési mód: Fix
Védelmi beállítások
Hosszú késleltetésű kioldás beállítás (Ir): 9 fokozatban állítható, 250...630 A
Hosszú késleltetésű védelem késleltetési ideje (tr):
15...400 s 1,5 x Ir esetén
0,35...11 s 7,2 x Ir esetén
0,5...16 s 6 x Ir esetén
Termikus memória: 20 perc kioldás előtt és után
Rövid késleltetésű védelem kioldási beállítása (Isd): 9 fokozatban állítható, 1,5...10 x Ir
Rövid késleltetésű védelem késleltetési ideje (tsd):
0...0,4 s I²t=ki
0,1...0,4 s I²t=be
Azonnali védelem kioldási beállítása (Ii): Állítható, 1,5...11 x In
Jelzések és kommunikáció
Földzárlat védelem: Nincs
Zóna szelektív reteszelés (ZSI): Van
Helyi jelzések:
Villogó LED (zöld) üzemkész állapothoz
LED 105% Ir (piros) túlterheléshez
LED 90% Ir (narancssárga) túlterheléshez
Kijelző típusa: LCD kijelző
Mérés típusa: Árammérő
Adatkommunikáció:
Energiamérés
Védelmi és riasztási beállítások
Időbélyeggel ellátott előzmények és eseménytáblák
Pillanatnyi és igény szerinti értékek
Karbantartási mutatók
Áram- és teljesítményigény
Energiaminőség
Maximum/minimum értékek
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Érintésvédelmi osztály: II. osztály
Szennyezettségi fok: 3 az IEC 60947-1 szerint
IP védettségi szint: IP40 az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
