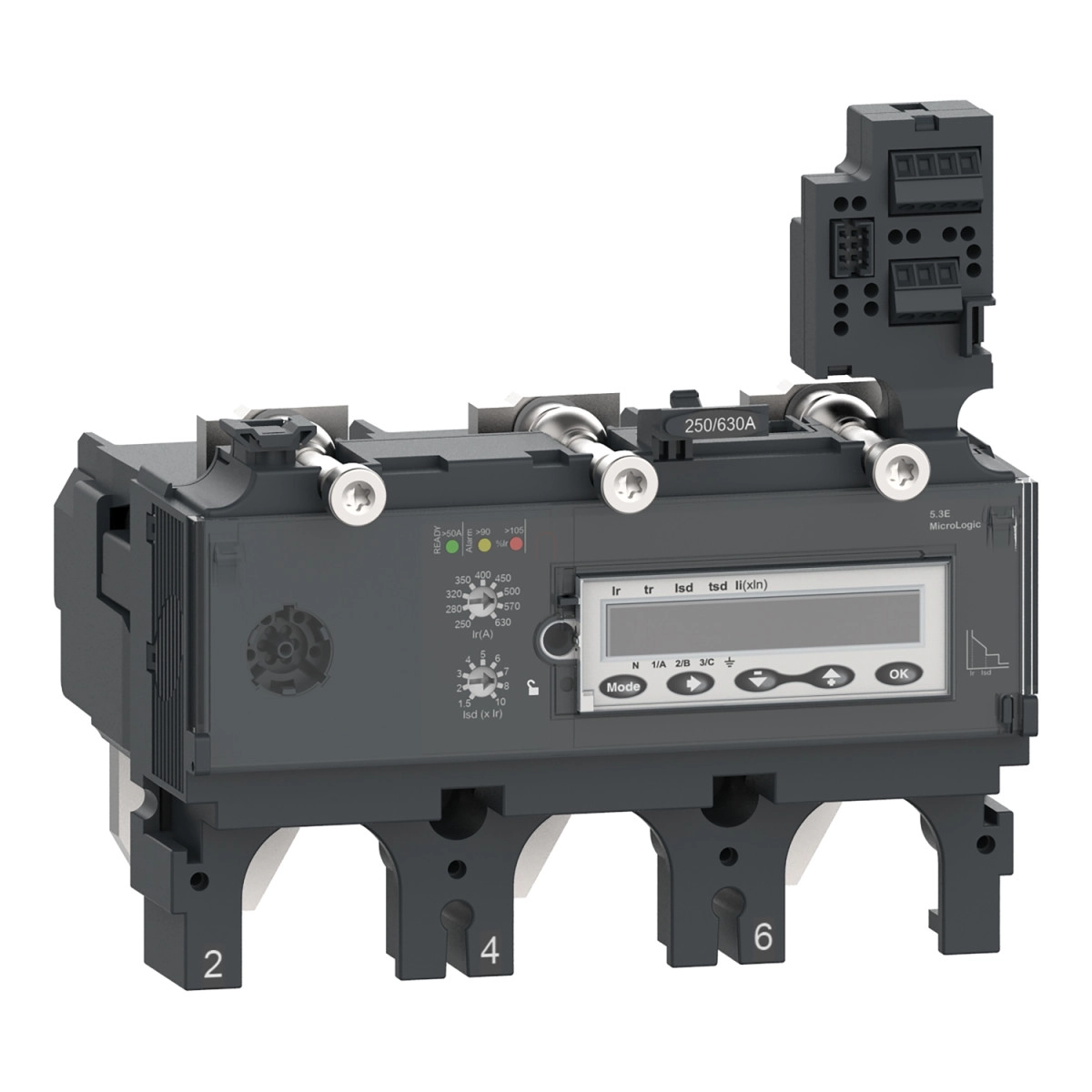

A Schneider Electric MicroLogic 5.3E kioldóegység a ComPacT NSX630 megszakítóhoz egy fejlett elektronikus védelmi rendszert kínál, amely különösen a villamosenergia-elosztásban nyújt kiemelkedő megbízhatóságot és rugalmasságot. Ez a C6335E630 cikkszámú termék 3-pólusú kivitelben készült, 3D védett pólusokkal, és 630A névleges áramerősséggel rendelkezik 40°C-on.
A MicroLogic 5.3E kioldóegység az LSI védelmi funkciókat (túlterhelés, rövididő késleltetett zárlat, pillanatnyi zárlat elleni védelem) egyesíti egy beépített energiamérő funkcióval, ami lehetővé teszi a felhasználó számára, hogy pontosan nyomon kövesse az energiafelhasználást. A túlterhelés elleni védelem (L) 250-630A között 9 különböző beállítási szinten szabályozható, a kioldási idő pedig 15-400 másodperc között állítható 1.5 x Ir terhelésnél. A rövididő késleltetett zárlati védelem (S) 1.5-10 x Ir tartományban állítható be, míg a pillanatnyi zárlati védelem (I) 1.5-11 x In értékek között szabályozható. A készülék 20 perces termikus memóriával rendelkezik a kioldás előtt és után, ami kiváló védelmet biztosít az ismétlődő túlterhelésekkel szemben.
A C6335E630 MicroLogic 5.3E kioldóegység 690V AC névleges üzemi feszültségen működik 50/60 Hz hálózati frekvencián. A készülék fix bekötésű kivitelben készül, és rendelkezik zóna szelektív reteszeléssel (ZSI) is. A helyi jelzésrendszere három különböző színű LED-del jelzi az üzemállapotot: zöld villogó LED az üzemkész állapotra, piros LED a 105%-os túlterhelésre, és narancssárga LED a 90%-os túlterhelésre figyelmeztet. Az LCD kijelzőn keresztül számos fontos információt kaphatunk, többek között energiamérési adatokat, védelmi és riasztási beállításokat, időbélyegzett eseménytörténeteket, pillanatnyi és igény szerinti értékeket, karbantartási jelzéseket, áram- és teljesítményigényeket, valamint teljesítményminőségi adatokat.
A Schneider Electric MicroLogic 5.3E kioldóegység kiváló védelmi osztállyal (Class II) és szennyezettségi fokkal (3-as szint az IEC 60947-1 szerint) rendelkezik. IP40-es védettségi szintje megfelelő védelmet nyújt por és szilárd tárgyak behatolása ellen. A készülék széles hőmérséklet-tartományban (-25°C és +70°C között) üzemeltethető, és tárolási hőmérséklet-tartománya -40°C és +85°C között van. A C6335E630 MicroLogic 5.3E kioldóegység ideális választás olyan ipari, kereskedelmi vagy közintézményi alkalmazásokban, ahol magas szintű elektromos biztonság, megbízhatóság és fejlett energiamenedzsment szükséges.
Schneider Electric ComPacT NSX (2021) - C6335E630 -Kioldóegység MicroLogic 5.3 E NSX 630 megszakítóhoz műszaki adatok
Főbb jellemzők
Termékcsalád: ComPacT
Terméktípus: ComPacT NSX400...630
Komponens típusa: Kioldóegység
Kioldóegység neve: MicroLogic 5.3 E
Kioldóegység technológia: Elektronikus
Kompatibilitás: ComPacT NSX630
Alkalmazás: Elosztás
Pólusok és védelem
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Kioldóegység védelmi funkciói: LSI
Védelmi típusok: L: túlterhelés elleni védelem (hosszú késleltetésű)
S: rövididejű zárlat elleni védelem
I: pillanatnyi zárlat elleni védelem
Kioldóegység névleges árama: 630 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító szerelési mód: Fix
Védelmi beállítások
Hosszú késleltetésű kivétel beállítás típusa Ir (termikus védelem): 9 fokozatban állítható
Hosszú késleltetésű védelem kivétel beállítási tartomány [Ir]: 250...630 A
Hosszú késleltetésű védelem késleltetés beállítás típusa tr: Állítható
Hosszú késleltetésű védelem késleltetés beállítási tartomány [tr]: 15...400 s 1.5 x Ir esetén
0.35...11 s 7.2 x Ir esetén
0.5...16 s 6 x Ir esetén
Termikus memória: 20 perc kioldás előtt és után
Rövid késleltetésű védelem kivétel beállítás típusa Isd: 9 fokozatban állítható
Rövid késleltetésű védelem kivétel beállítási tartomány [Isd]: 1.5...10 x Ir
Rövid késleltetésű védelem késleltetés beállítás típusa tsd: Állítható
Rövid késleltetésű védelem késleltetés beállítási tartomány [tsd]: 0...0.4 s I²t=ki
0.1...0.4 s I²t=be
Pillanatnyi védelem kivétel beállítás típusa Ii: Állítható
Pillanatnyi védelem kivétel beállítási tartomány [Ii]: 1.5...11 x In
Földzárlat védelem: Nélkül
Zóna szelektív reteszelés ZSI: Igen
Jelzések és kommunikáció
Helyi jelzés: Villogó LED (zöld) üzemkész állapotra
LED 105% Ir (piros) túlterhelésre
LED 90% Ir (narancssárga) túlterhelésre
Kijelző típusa: LCD kijelző
Mérés típusa: Energiamérő
Adatkommunikáció: Energiamérés
Védelem és riasztási beállítások
Időbélyegzett előzmények és eseménytáblák
Pillanatnyi és igény szerinti értékek
Karbantartási jelzők
Igény áram és teljesítmény
Teljesítményminőség
Max/min értékek
Elektromos adatrögzítés: Karbantartási jelzők
Környezeti adatok
Szabványok: EN/IEC 60947-2
Elektromos áramütés elleni védelmi osztály: II. osztály
Szennyezettségi fok: 3 az IEC 60947-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Működési környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
