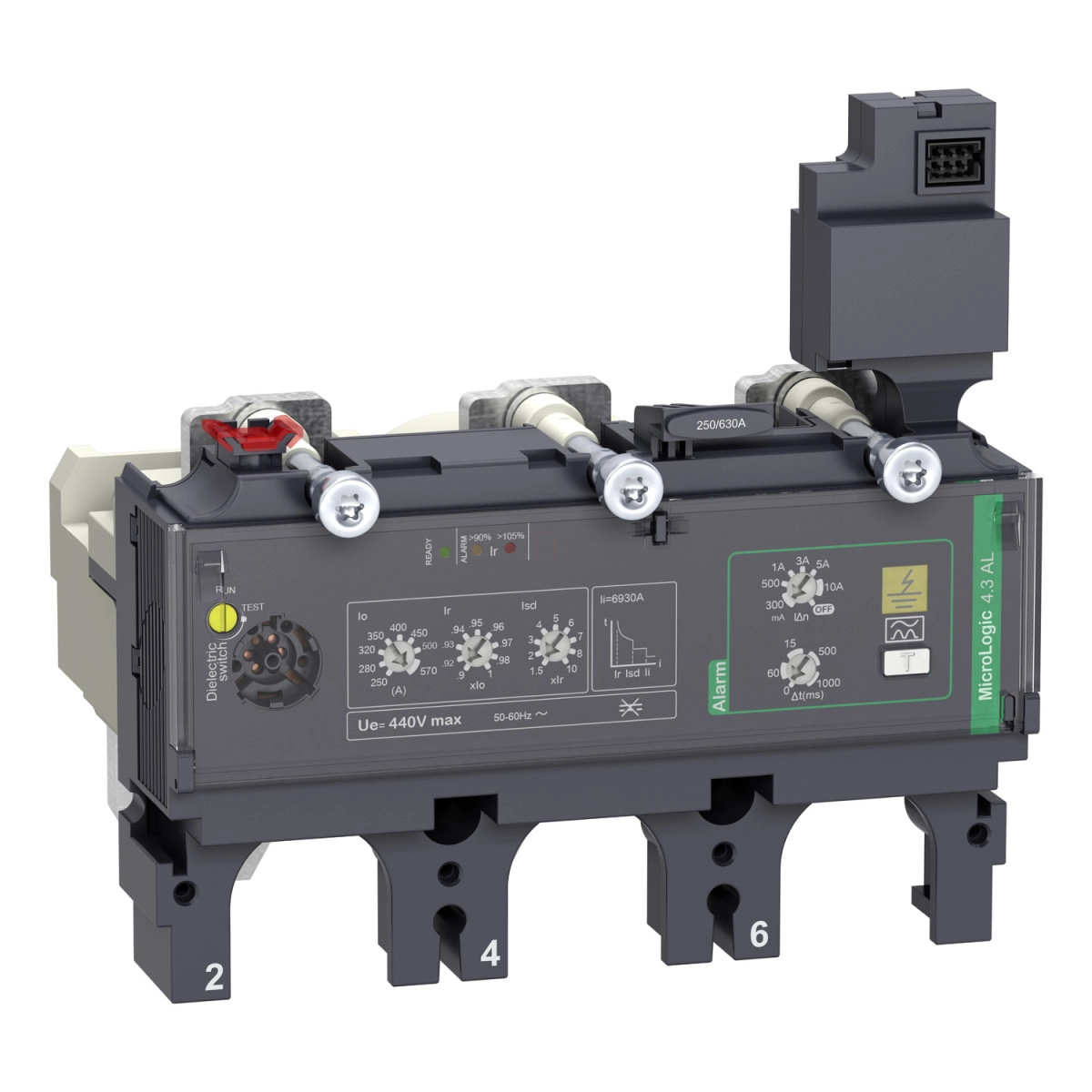

A Schneider Electric ComPacT NSX sorozatába tartozó MicroLogic Vigi 4.3AL C6334A570 kioldóegység egy rendkívül fejlett, elektronikus védelmi funkciókat biztosító komponens, amely a ComPacT NSX630 megszakítóval használható. Ez a 3 pólusú, 570A névleges áramú kioldóegység kifejezetten elosztóhálózati alkalmazásokra lett tervezve, ahol az alapvető védelmi funkciók és a földzárlat riasztás egyaránt fontos szerepet játszanak.
A MicroLogic 4.3 AL kioldóegység LSoI védelmi funkciókkal rendelkezik, ami magában foglalja a túlterhelés elleni védelmet (L), a rövid késleltetésű rövidzárlat elleni védelmet (So) és a pillanatnyi rövidzárlat elleni védelmet (I). Az egység 440V AC 50/60 Hz névleges üzemi feszültséggel működik, és fix rögzítési móddal telepíthető. A hosszú késleltetésű védelem (túlterhelés) beállítási tartománya 250-570A között állítható, 9 különböző beállítással. A rövid idejű rövidzárlati védelem beállítható, 1,5-10 x Ir tartományban, míg a pillanatnyi rövidzárlati védelem fix értékű, 6900A-re van beállítva.
Az egyik legfontosabb jellemzője a beépített földzárlatvédelem, amely A osztályú és állítható érzékenységgel rendelkezik. A földzárlati érzékenység (IΔn) 0,3A-től 10A-ig hat különböző értékre állítható be (0,3A, 0,5A, 1A, 3A, 5A, 10A), és akár ki is kapcsolható az IΔn forgókapcsolóval. A földzárlat-védelmi késleltetési idő (Δt) szintén állítható, a lehetséges értékek: 0ms, 60ms, 150ms, 500ms és 1s. A kioldóegység nem rendelkezik zónaválasztó reteszeléssel (ZSI).
A MicroLogic Vigi 4.3AL rendelkezik helyi jelzésrendszerrel is, amely tartalmaz egy villogó zöld LED-et az üzemkész állapotra, egy piros LED-et a 105%-os Ir túlterhelés jelzésére, egy narancssárga LED-et a 90%-os Ir túlterhelés jelzésére, valamint egy sárga színjelzést a maradékáram jelzésére. A termék II. érintésvédelmi osztályba tartozik, 3-as szennyezettségi fokkal rendelkezik az IEC 60947-1 szerint, és IP40 védettségű az IEC 60529 szerint. Széles működési hőmérséklet-tartománnyal rendelkezik: -25°C-tól +70°C-ig, tárolási hőmérséklete pedig -50°C-tól +85°C-ig terjed.
A C6334A570 cikkszámú kioldóegység ideális választás olyan ipari környezetben, ahol fokozott védelem szükséges túlterhelés és rövidzárlatok ellen, miközben a földzárlatok korai észlelése is kritikus fontosságú. Az elektronikus technológiának köszönhetően pontosabb és megbízhatóbb védelmet biztosít, mint a hagyományos termikus-mágneses kioldók. A terméket a Schneider Electric az EN/IEC 60947-2 szabványnak megfelelően gyártja, így teljes mértékben megfelel a legszigorúbb nemzetközi előírásoknak is.
Schneider Electric ComPacT NSX (2021) - C6334A570 -Kioldóegység MicroLogic 4.3 AL NSX 630 megszakítóhoz, elektronikus, beállítás 570A, 3P3d műszaki adatok
Általános jellemzők
Terméktípus: Kioldóegység
Termékcsalád: ComPacT
Terméksorozat: ComPacT NSX400...630
Kioldóegység neve: MicroLogic 4.3 AL
Kioldóegység technológiája: Elektronikus
Kompatibilitás: ComPacT NSX630
Alkalmazás: Elosztás
Pólusok száma: 3P
Védett pólusok: 3D
Kioldóegység névleges árama: 570 A (40°C-on)
Névleges üzemi feszültség: 440 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító rögzítési mód: Fix
Védelmi funkciók
Védelmi funkciók: LSoI
Védelem típusa: L: túlterhelés elleni védelem (hosszú késleltetésű)
So: rövid késleltetésű rövidzárlat elleni védelem fix késleltetéssel
I: pillanatnyi rövidzárlat elleni védelem
Hosszú késleltetésű védelem beállítási típusa Ir: Állítható, 9 fokozatban
Hosszú késleltetésű védelem beállítási tartománya [Ir]: 250...570 A
Hosszú késleltetésű védelem késleltetési beállítás típusa tr: Fix
Hosszú késleltetésű védelem késleltetési tartomány [tr]:
11 s 7,2 x Ir értéknél
16 s 6 x Ir értéknél
400 s 1,5 x Ir értéknél
Termikus memória: 20 perc kioldás előtt és után
Rövid késleltetésű védelem beállítási típusa Isd: Állítható
Rövid késleltetésű védelem beállítási tartomány [Isd]: 1,5...10 x Ir
Rövid késleltetésű védelem késleltetés beállítási típusa tsd: Fix
Pillanatnyi védelem beállítási típusa Ii: Fix
Pillanatnyi védelem beállítási tartomány [Ii]: 6900 A
Földzárlatvédelem
Földzárlatvédelem: Integrált
Földzárlatvédelem osztálya: A osztály
Földzárlatvédelem érzékenység beállítási típusa IΔn: Állítható
Földzárlatvédelem érzékenység beállítási tartomány [IΔn]:
0,3 A
0,5 A
1 A
3 A
5 A
10 A
Földzárlatvédelem speciális üzemmód: Kikapcsolható az IΔn forgókapcsolóval
Földzárlatvédelem késleltetési beállítás típusa Δt: Állítható
Földzárlatvédelem késleltetési tartomány [Δt]:
0 ms
60 ms
150 ms
500 ms
1 s
Jelzések és környezeti adatok
Helyi jelzések:
Villogó LED (zöld) - üzemkész állapot
LED 105% Ir (piros) - túlterhelés
LED 90% Ir (narancssárga) - túlterhelés
Színjelző (sárga) - maradékáram
Szabványok: EN/IEC 60947-2
Érintésvédelmi osztály: II. osztály
Szennyezettségi fok: 3, az IEC 60947-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -25…70°C
Tárolási környezeti hőmérséklet: -50…85°C
