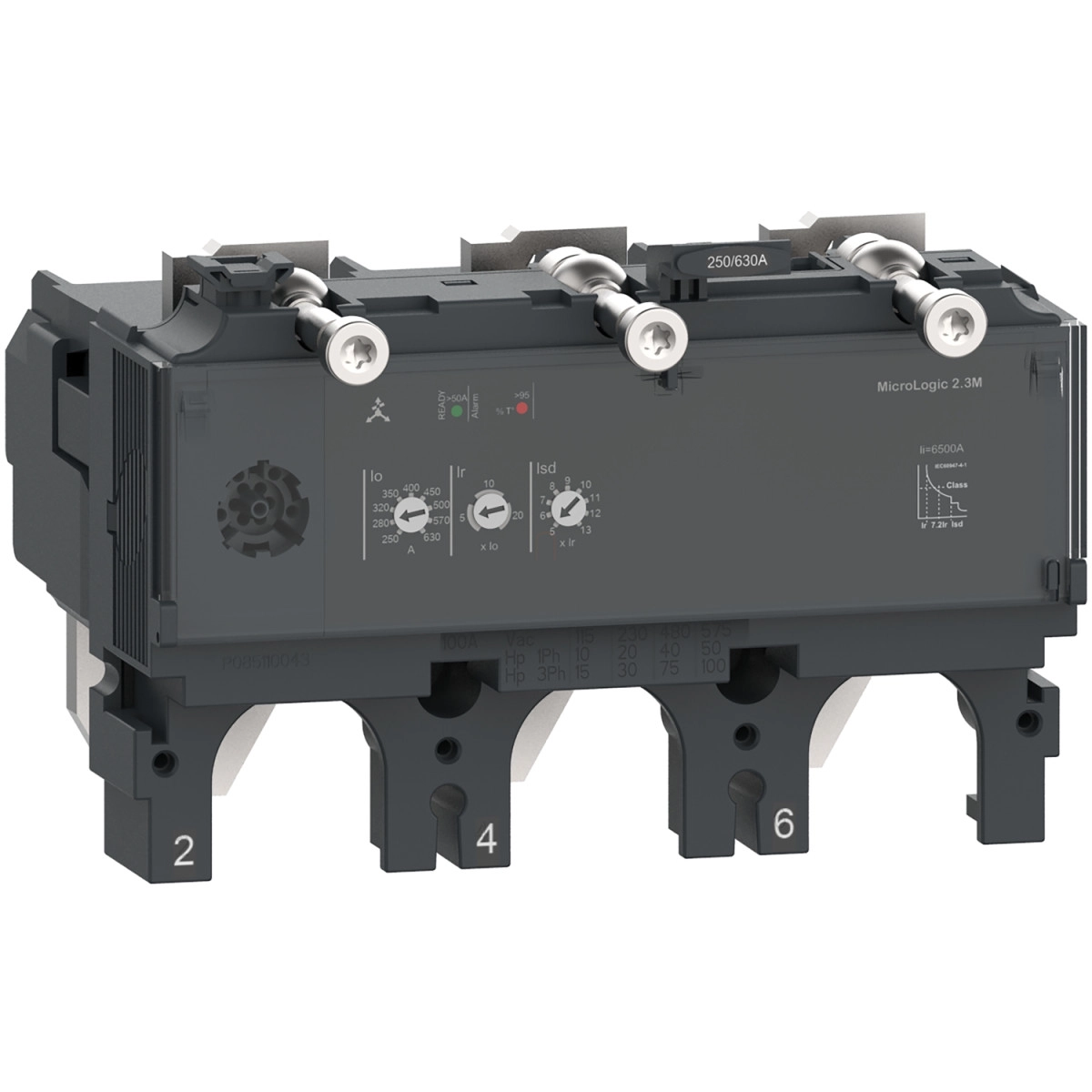

A Schneider Electric ComPacT NSX C6332M500 - Kioldóegység MicroLogic 2.3 M egy professzionális védőrelé, amelyet kifejezetten motorvédelmi alkalmazásokhoz terveztek. Ez a 500 A névleges áramerősségű elektronikus kioldóegység a ComPacT NSX630 megszakító sorozattal kompatibilis, és 3 pólusú kialakítással rendelkezik (3P védelem és 3D fázisfelügyelet).
A MicroLogic 2.3 M kioldóegység fejlett elektronikus védelmi funkciókkal van ellátva, amelyek közé tartozik az LSoI (Long-time, Short-time, instantaneous) védelem. Az L funkció a túlterhelés elleni védelmet biztosítja hosszú késleltetéssel, az So a rövidzárlat elleni védelmet fix késleltetéssel, míg az I az azonnali rövidzárlati védelmet látja el. A termék speciális motorvédelmi képességekkel rendelkezik, többek között fázis-kiegyensúlyozatlanság elleni védelemmel, ami elengedhetetlen a motorok biztonságos és hosszú élettartamú működéséhez. A C6332M500 három különböző motorindítási osztályt támogat: 5, 10 és 20, így rugalmasan alkalmazható különböző motorindítási igényekhez.
A kioldóegység számos beállítási lehetőséget kínál a pontos védelem érdekében. A hosszú idejű védelem (Ir) 9 különböző beállítással rendelkezik, 250 és 500 A között állítható. A rövidzárlati védelem (Isd) szintén 9 beállítást kínál, 5-13 x Ir tartományban, míg az azonnali rövidzárlati védelem (Ii) fix értéken, 6500 A-nél aktiválódik. A készülék termikus memóriával is rendelkezik, amely 20 percig megőrzi a felmelegedési adatokat kioldás előtt és után, így biztosítva a megfelelő védelmet újraindítás esetén is. A működési állapotot LED-ek jelzik: egy villogó zöld LED jelzi a készülék üzemkész állapotát, míg egy piros LED világít, ha a hőmérséklet eléri a beállított érték 95%-át.
A ComPacT NSX C6332M500 kioldóegység széles üzemi hőmérséklet-tartománnyal rendelkezik (-25°C és +70°C között), és IP40-es védettséggel bír az IEC 60529 szabvány szerint. A termék megfelel az EN/IEC 60947-2 szabványnak, és II. érintésvédelmi osztályba tartozik. Szennyezettségi foka 3 az IEC 60947-1 szerint, ami ipari környezetben való használatra teszi alkalmassá. 690 V AC névleges üzemi feszültséggel és 50/60 Hz hálózati frekvenciával használható. A megszakító rögzítési módja fix típusú, ami stabil és megbízható működést biztosít.
Schneider Electric ComPacT NSX (2021) - C6332M500 - Kioldóegység MicroLogic 2.3 M NSX 630 megszakítóhoz, elektronikus, beállítás 500 A, 3P3d műszaki adatok
Általános jellemzők
Termékcsalád: ComPacT
Terméksorozat: ComPacT NSX400...630
Terméktípus: Kioldóegység
Kioldóegység neve: MicroLogic 2.3 M
Kioldóegység technológia: Elektronikus
Kompatibilitás: ComPacT NSX630
Alkalmazás: Motor
Pólusok: 3P
Védett pólusok: 3D
Védelmi funkciók
Kioldóegység védelmi funkciók: LSoI
Védelem típusa:
L: túlterhelés elleni védelem (hosszú késleltetés)
So: rövidzárlat elleni védelem fix késleltetéssel
I: azonnali rövidzárlat elleni védelem
Kioldóegység névleges áram: 500 A 65 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító rögzítési mód: Fix
Kiegészítő funkciók
Motor kioldási osztály: 5, 10, 20
Kiegészítő motorvédelem: Fázis kiegyensúlyozatlanság
Hosszú idejű kioldási beállítás típusa Ir (termikus védelem): Állítható 9 beállítás
Hosszú idejű védelem beállítási tartomány [Ir]: 250...500 A
Hosszú idejű védelem késleltetési beállítás típusa tr: Fix
Hosszú idejű védelem késleltetési beállítási tartomány [tr]:
120 s 1,5 x Ir esetén 5-ös kioldási osztálynál
6,5 s 6 x Ir esetén 5-ös kioldási osztálynál
5 s 7,2 x Ir esetén 5-ös kioldási osztálynál
240 s 1,5 x Ir esetén 10-es kioldási osztálynál
13,5 s 6 x Ir esetén 10-es kioldási osztálynál
10 s 7,2 x Ir esetén 10-es kioldási osztálynál
480 s 1,5 x Ir esetén 20-as kioldási osztálynál
26 s 6 x Ir esetén 20-as kioldási osztálynál
20 s 7,2 x Ir esetén 20-as kioldási osztálynál
Termikus memória: 20 perc kioldás előtt és után
Rövid idejű védelem kioldási beállítás típusa Isd: Állítható 9 beállítás
Rövid idejű védelem kioldási beállítási tartomány [Isd]: 5...13 x Ir
Rövid idejű védelem késleltetési beállítás típusa tsd: Fix
Azonnali védelem kioldási beállítás típusa Ii: Fix
Azonnali védelem kioldási beállítási tartomány [Ii]: 6500 A
Földzárlat védelem: Nélkül
Zóna szelektív reteszelés ZSI: Nélkül
Helyi jelzés: Villogó LED (zöld) üzemkész állapothoz, LED 95% Ith (piros) beállított hőmérséklet túllépéséhez
Környezeti feltételek
Szabványok: EN/IEC 60947-2
Érintésvédelmi osztály: II. osztály
Szennyezési fok: 3 az IEC 60947-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Környezeti hőmérséklet működés közben: -25...70 °C
Környezeti hőmérséklet tároláskor: -50...85 °C
