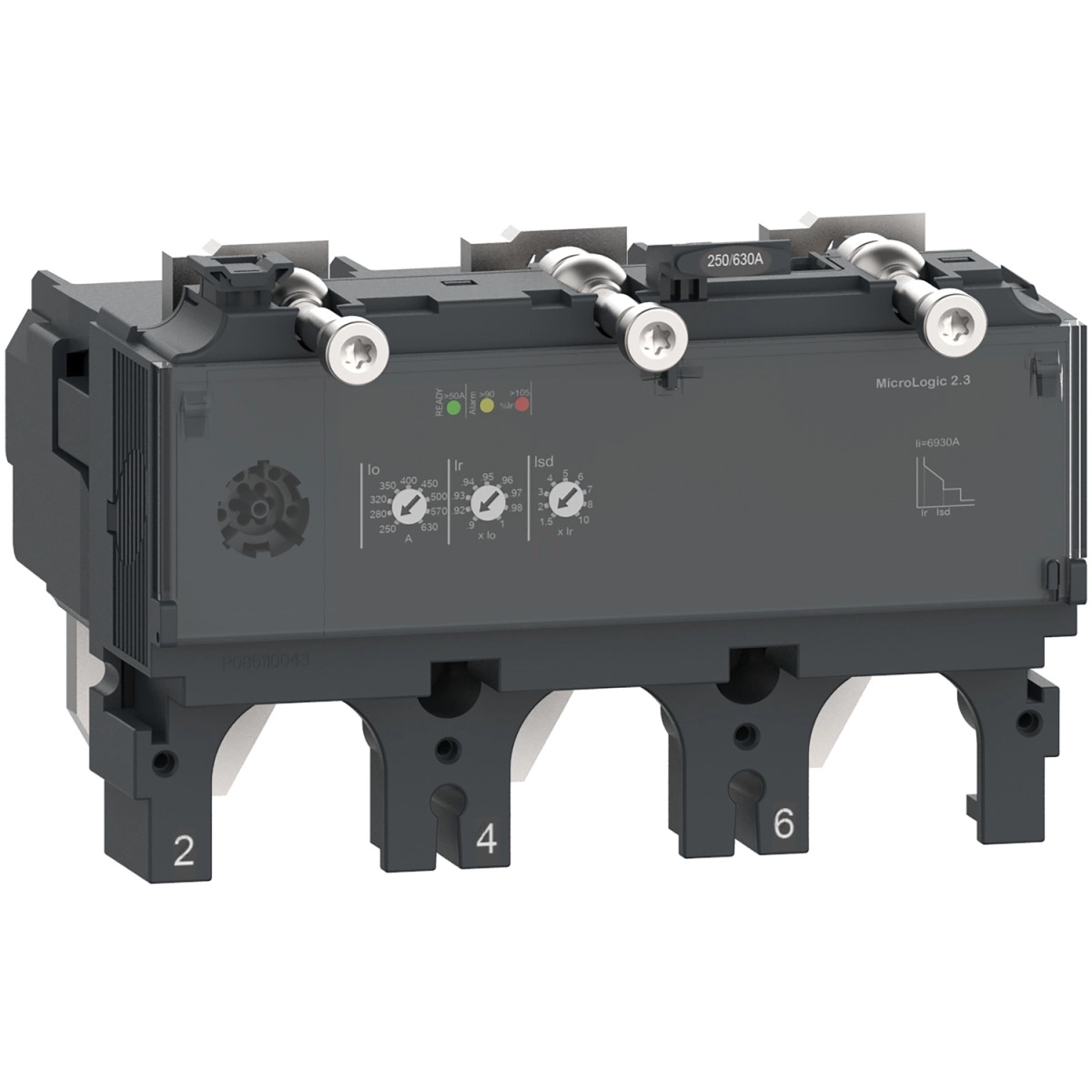

A Schneider Electric ComPacT NSX sorozatú C6332D630 típusú MicroLogic 2.3 kioldóegység egy korszerű elektronikus védelmi rendszer, amely kifejezetten a ComPacT NSX630 megszakítókhoz lett tervezve. Ez a 3 pólusú, 630A névleges áramú egység elsősorban elosztóhálózatokban nyújt megbízható védelmet a túlterhelés és rövidzárlat ellen.
A MicroLogic 2.3 kioldóegység az LSoI védelmi funkciókat biztosítja, ami magában foglalja az L (hosszú késleltetésű túlterhelés elleni védelem), So (rögzített késleltetésű rövidzárlat elleni védelem) és I (pillanatnyi rövidzárlat elleni védelem) funkciókat. A túlterhelés elleni védelem (Ir) 9 különböző beállítással rendelkezik, és 250A-től 630A-ig állítható. A hosszú késleltetésű védelem késleltetési ideje (tr) fix értékű, amely 11 másodperc 7,2 × Ir áramerősség esetén, 16 másodperc 6 × Ir áramerősségnél, és 400 másodperc 1,5 × Ir értéknél. A termék 20 perces termikus memóriával is rendelkezik a kioldás előtti és utáni állapot rögzítésére.
A rövidzárlat elleni rövid késleltetésű védelem (Isd) szintén 9 különböző beállítással rendelkezik, és 1,5-től 10 × Ir értékig állítható. Az ehhez tartozó késleltetési idő (tsd) fix értékű. A pillanatnyi rövidzárlat elleni védelem (Ii) fix, 6900A értéken működik. A termék 690V AC 50/60 Hz névleges üzemi feszültséggel rendelkezik, és fixen szerelhető megszakítókhoz használható.
A helyi jelzések között megtalálható a villogó zöld LED a működésre kész állapot jelzésére, valamint a piros LED (105% Ir) és a narancssárga LED (90% Ir) a túlterhelés jelzésére. A termék nem tartalmaz földzárlat védelmet és zóna szelektív reteszelést (ZSI). A kioldóegység II-es érintésvédelmi osztályba tartozik, és IP40-es védelmi fokozattal rendelkezik az IEC 60529 szabvány szerint. Az üzemi hőmérséklet-tartomány -25°C és +70°C között van, míg tárolási hőmérséklete -50°C és +85°C között lehet.
A Schneider Electric ComPacT NSX C6332D630 kioldóegység teljes mértékben megfelel az EN/IEC 60947-2 szabványnak, és a szennyezettségi foka 3 az IEC 60947-1 szerint. Mindezek a paraméterek együttesen biztosítják, hogy a termék a legkülönfélébb elosztói alkalmazásokban megállja a helyét, ahol fontos a megbízható túlterhelés és rövidzárlat elleni védelem.
Schneider Electric ComPacT NSX (2021) - C6332D630 - Kioldóegység MicroLogic 2.3 NSX 630 megszakítóhoz, elektronikus, beállítás 630A, 3P3d műszaki adatok
Főbb jellemzők
Termékcsalád: ComPacT
Terméksorozat: ComPacT NSX400...630
Termék típusa: Kioldóegység
Kioldóegység neve: MicroLogic 2.3
Kioldóegység technológiája: Elektronikus
Kompatibilitás: ComPacT NSX630
Felhasználási terület: Elosztás
Pólus adatok
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Védelmi funkciók
Kioldóegység védelmi funkciói: LSoI
Védelem típusa:
L: túlterhelés elleni védelem (hosszú késleltetésű)
So: rövid késleltetésű rövidzárlat elleni védelem rögzített késleltetéssel
I: pillanatnyi rövidzárlat elleni védelem
Elektromos adatok
Kioldóegység névleges árama: 630 A 40°C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító szerelési módja: Fix
Beállítások
Hosszú késleltetésű kioldási beállítás típusa Ir (termikus védelem): Állítható 9 beállítás
[Ir] hosszú késleltetésű védelem kioldási tartomány: 250...630 A
Hosszú késleltetésű védelem késleltetés beállítás típusa tr: Fix
[tr] hosszú késleltetésű védelem késleltetés beállítási tartomány:
11 s 7.2 x Ir-nél
16 s 6 x Ir-nél
400 s 1.5 x Ir-nél
Termikus memória: 20 perc kioldás előtt és után
Rövid késleltetésű védelem kioldási beállítás típusa Isd: Állítható 9 beállítás
[Isd] Rövid késleltetésű védelem kioldási tartomány: 1.5...10 x Ir
Rövid késleltetésű védelem késleltetés beállítás típusa tsd: Fix
Pillanatnyi védelem kioldási beállítás típusa Ii: Fix
[Ii] pillanatnyi védelem kioldási beállítási tartomány: 6900 A
Egyéb jellemzők
Földzárlat védelem: Nélkül
Zóna szelektív reteszelés ZSI: Nélkül
Helyi jelzés:
Villogó LED (zöld) a működésre kész állapot jelzésére
LED 105% Ir (piros) túlterhelés jelzésére
LED 90% Ir (narancssárga) túlterhelés jelzésére
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Érintésvédelmi osztály: II. osztály
Szennyezettségi fok: 3 az IEC 60947-1 szerint
IP védelmi fokozat: IP40 az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
