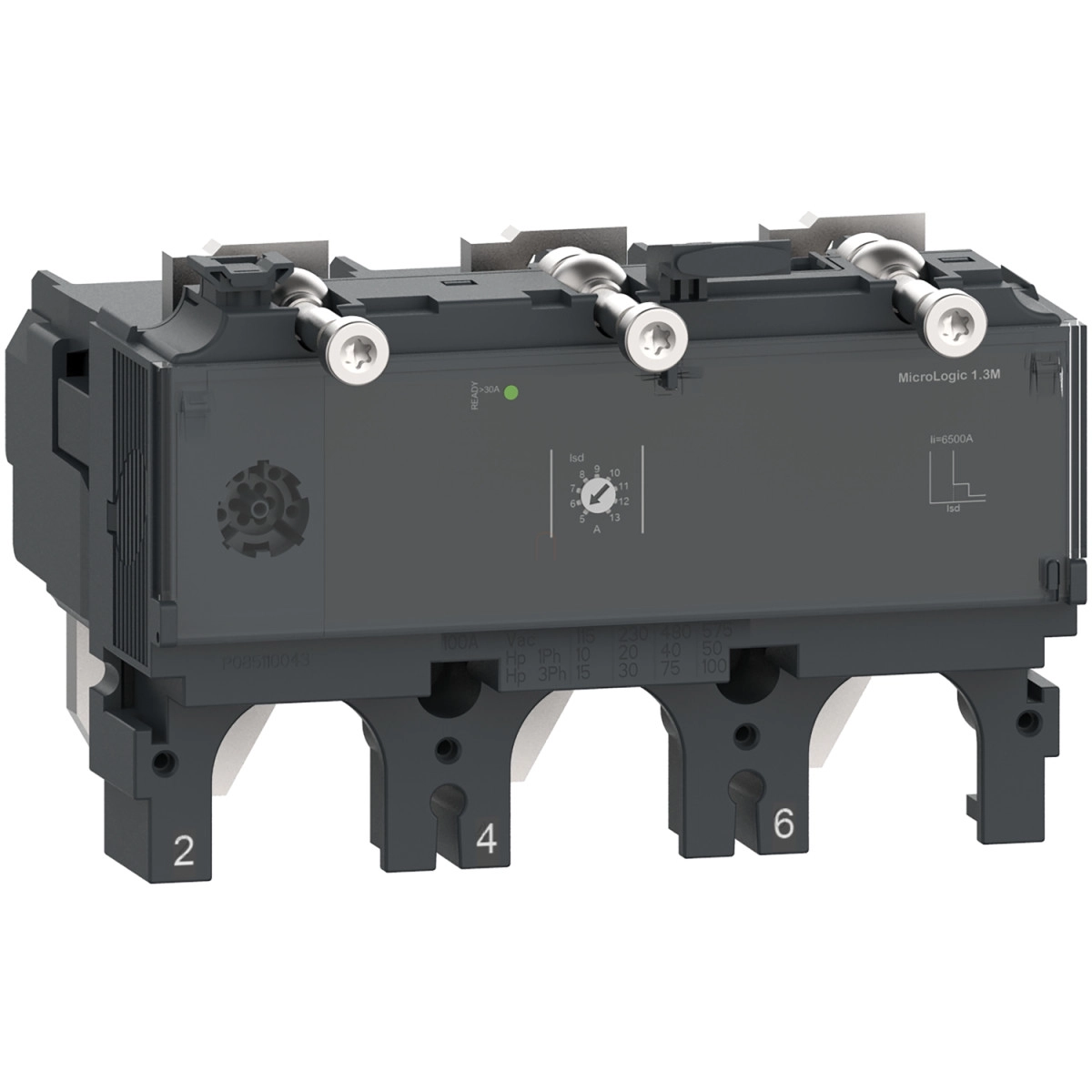

A Schneider Electric ComPacT NSX (2021) - C6331M500 kioldóegység egy kompakt, mégis rendkívül hatékony megoldást kínál ipari motorvédelmi alkalmazásokhoz. Ez a MicroLogic 1.3 M típusú elektronikus kioldóegység speciálisan a ComPacT NSX630 sorozatú megszakítókhoz lett tervezve, 500A névleges áramerősséggel, kifejezetten motorvédelmi alkalmazásokra optimalizálva.
A termék három pólusú kialakítással rendelkezik (3P), és három pólusos védelmet (3D) biztosít a rendszerben. A készülék SI (rövidzárlat) védelmi funkciókkal van ellátva, amelyek két típusú védelmet foglalnak magukba: S - rövid késleltetésű rövidzárlat elleni védelem fix késleltetéssel, valamint I - azonnali rövidzárlat elleni védelem. Ez a kombinált védelem ideális választássá teszi a terméket olyan környezetben, ahol a motorok indítási áramlökései miatt az egyszerű megszakítók gyakran nemkívánatos leoldást okozhatnak. A kioldóegység 500A névleges terhelhetőséggel rendelkezik 65°C környezeti hőmérsékletig, így jól alkalmazható melegebb ipari környezetben is.
A C6331M500 kioldóegység 690V AC üzemi feszültségen működik, 50/60 Hz-es hálózati frekvencián. A rövid késleltetésű védelem (Isd) beállítása 9 fokozatban állítható, a következő értékekkel: 2500A, 3000A, 3500A, 4000A, 4500A, 5000A, 5500A, 6000A és 6500A. Ezzel a finom hangolási lehetőséggel a védelem pontosan beállítható a védendő motor karakterisztikájához. Az azonnali védelmi szint (Ii) fix értéken van 6500A-nél, ami biztosítja, hogy súlyos rövidzárlat esetén azonnal működésbe lépjen a védelem. A berendezés nem rendelkezik földzárlat-védelemmel és zónaválasztásos reteszeléssel (ZSI), mivel ezekre a funkciókra ebben a motorvédelmi alkalmazásban általában nincs szükség.
A termék állapotát villogó zöld LED jelzi, amely az üzemkész állapotot mutatja. A ComPacT NSX kioldóegység megfelel az EN/IEC 60947-2 szabványnak, II. érintésvédelmi osztályú, 3-as szennyezettségi fokozattal az IEC 60947-1 szerint. IP40 védettséggel rendelkezik az IEC 60529 szabványnak megfelelően, ami megfelelő védelmet nyújt a szilárd tárgyak és a por behatolása ellen. Széles működési hőmérséklet-tartománya (-25...70°C) lehetővé teszi, hogy változatos környezeti feltételek mellett is megbízhatóan működjön, míg tárolási hőmérséklet tartománya még ennél is szélesebb (-50...85°C). A terméket fix szerelési módban kell telepíteni a megfelelő ComPacT NSX megszakítóba.
Schneider Electric ComPacT NSX (2021) - C6331M500 - Kioldóegység MicroLogic 1.3 M NSX 630 megszakítóhoz, elektronikus, beállítás 500 A, 3P3d műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Terméksorozat: ComPacT NSX400...630
Termék típusa: Kioldóegység
Kioldóegység neve: MicroLogic 1.3 M
Kioldóegység technológia: Elektronikus
Kompatibilitás: ComPacT NSX630
Alkalmazás: Motorvédelem
Pólusok száma: 3P
Védett pólusok: 3D
Védelmi funkciók: SI
Védelmi jellemzők
Védelem típusa: S: rövid késleltetésű rövidzárlati védelem fix késleltetéssel
I: pillanatnyi rövidzárlati védelem
Kioldóegység névleges árama: 500 A 65 °C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító szerelési mód: Fix
Kiegészítő funkciók
Rövid késleltetésű védelem beállítási típusa (Isd): Állítható 9 fokozatban
Rövid késleltetésű védelmi beállítási tartomány (Isd): 2500 A, 3000 A, 3500 A, 4000 A, 4500 A, 5000 A, 5500 A, 6000 A, 6500 A
Rövid késleltetésű védelem késleltetési beállítási típusa (tsd): Fix
Pillanatnyi védelem beállítási típusa (Ii): Fix
Pillanatnyi védelmi beállítási tartomány (Ii): 6500 A
Földzárlat védelem: Nélkül
Zónaválasztásos reteszelés (ZSI): Nélkül
Helyi jelzés: Villogó LED (zöld) üzemkész állapot jelzésére
Környezeti feltételek
Szabványok: EN/IEC 60947-2
Érintésvédelmi osztály: II. osztály
Szennyezettségi fokozat: 3-as fokozat az IEC 60947-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Működési környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
