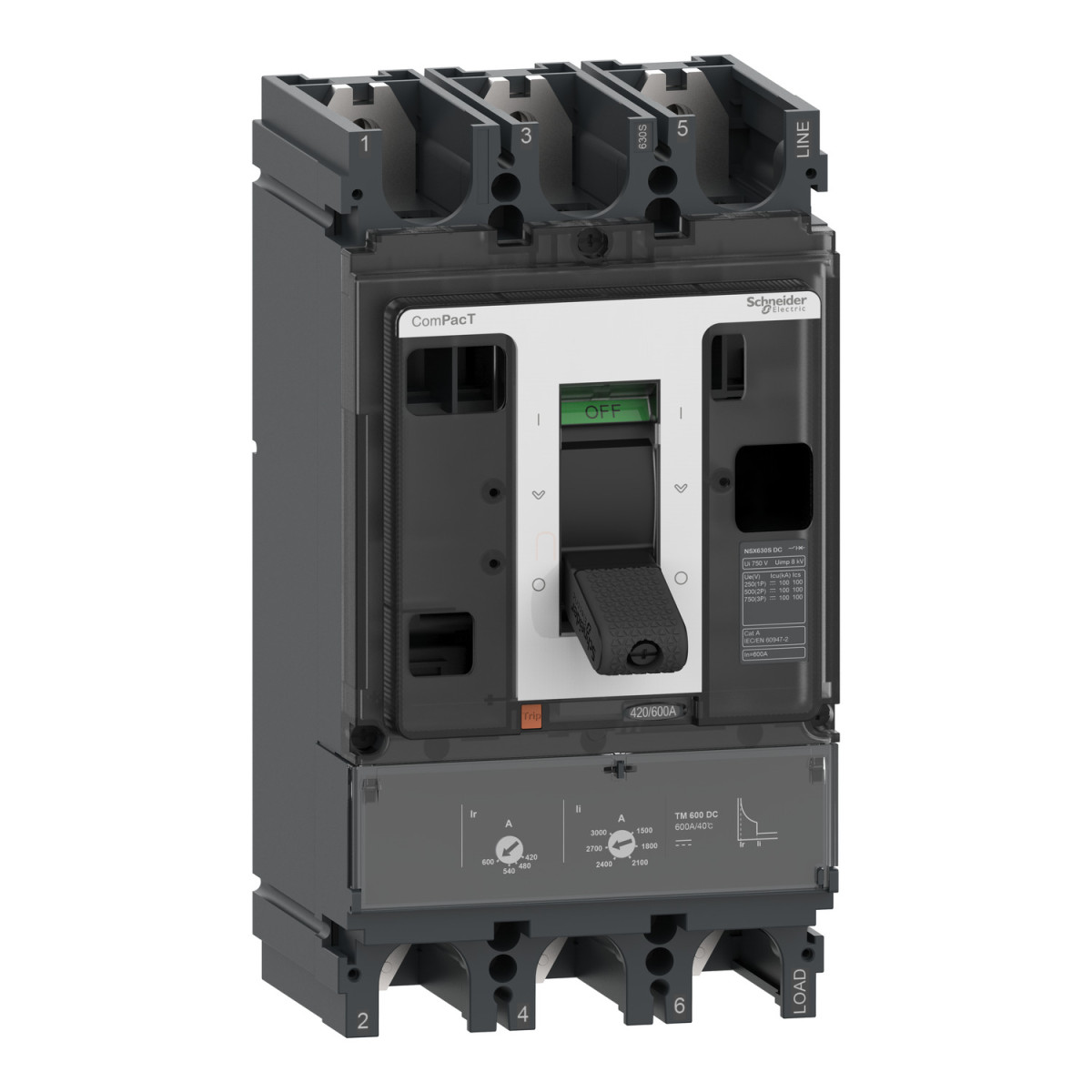

A Schneider Electric ComPacT NSX400S DC megszakító egy nagy teljesítményű, egyenáramú hálózatokhoz tervezett védelmi berendezés, amely 100 kA szakítókapacitással rendelkezik 750 V DC feszültségen. A C40S3TM400D cikkszámú készülék ideális választás ipari elosztóhálózatokhoz, ahol megbízható egyenáramú védelemre van szükség.
A megszakító három pólusú kialakítással rendelkezik, és TM-DC típusú termikus-mágneses kioldóegységgel van felszerelve, amely 400 A névleges áramerősséget biztosít 40°C környezeti hőmérsékleten. A védelmi funkciók között megtalálható a túlterhelés elleni védelem (L) és a zárlati védelem (I) is. A termikus védelem (Ir) 0,7-1 x In tartományban állítható, míg a mágneses kioldás (Ii) 2,5-5 x In értékek között szabályozható. A hosszúkésleltetésű védelem késleltetési ideje fix értékre van beállítva, földzárlat-védelemmel pedig nem rendelkezik.
A ComPacT NSX400S DC megszakító az EN/IEC 60947-2 szabványnak megfelelő leválaszthatósággal rendelkezik, így karbantartási munkálatok során biztonsággal leválasztható a hálózatról. A készülék szakítóképessége kimagasló: 100 kA Icu értékkel rendelkezik 24-125 V DC, 250 V DC (1 pólusnál), 500 V DC (2 pólusnál sorba kötve) és 750 V DC (3 pólusnál sorba kötve) feszültségszinteken is, az IEC 60947-2 szabványnak megfelelően. A névleges üzemi szakítóképesség (Ics) minden feszültségszinten megegyezik az Icu értékkel, ami 100%-os szelektivitást biztosít.
A megszakító mechanikai élettartama 5000 működési ciklus, elektromos élettartama pedig 2000 ciklus a névleges áram felénél, illetve 1000 ciklus a névleges áramerősségnél, 750 V DC feszültségen. A készülék kapcsolása billenőkapcsolóval történik, rögzítése pedig fix módon, szerelőlapra történik. A csatlakozások elöl találhatók mind a felső, mind az alsó oldalon, a csatlakozási távolság 45 mm.
A megszakító méretei kompaktak: szélessége 140 mm, magassága 255 mm, mélysége 110 mm. Telepíthető vízszintesen és függőlegesen egyaránt, a hátlapra síkban rögzítve. Működési környezeti paraméterei kiemelkedőek: -25...70°C üzemi hőmérséklet, -50...85°C tárolási hőmérséklet, 0...95% relatív páratartalom, és 2000 m tengerszint feletti magasságig teljesítménycsökkenés nélkül használható (2000-5000 m között pedig derating alkalmazásával). Védettsége IP40 az IEC 60529 szerint, ütésállósága pedig IK07 az IEC 62262 szerint, ami ipari környezetben is megfelelő védelmet biztosít.
ComPacT NSX400S DC megszakító műszaki adatok
Fő jellemzők
Termékcsoport: ComPacT
Terméknév: ComPacT NSX DC
Készülék rövid neve: NSX400S DC
Termék típusa: Megszakító
Alkalmazás: Elosztás
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Névleges áram [In]: 400 A 40 °C-on
Névleges üzemi feszültség [Ue]: 750 V DC
Hálózat típusa: DC
Leválaszthatóság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Szakítóképesség
100 kA Icu 24...125 V DC 1 pólus, megfelel az IEC 60947-2 szabványnak
100 kA Icu 250 V DC 1 pólus, megfelel az IEC 60947-2 szabványnak
100 kA Icu 500 V DC 2 pólus sorba kötve, megfelel az IEC 60947-2 szabványnak
100 kA Icu 750 V DC 3 pólus sorba kötve, megfelel az IEC 60947-2 szabványnak
Szakítóképesség kód: S 100 kA 500 V DC
Kioldóegység
Kioldóegység neve: TM-DC
Kioldóegység technológia: Termikus-mágneses
Kioldóegység védelmi funkciók: LI
Vezérlés típusa: Billenőkapcsoló
Megszakító rögzítési mód: Fix
Kiegészítő adatok
Névleges szigetelési feszültség [Ui]: 750 V DC, megfelel az IEC 60947-2 szabványnak
Névleges lökőfeszültség-állóság [Uimp]: 8 kV, megfelel az IEC 60947-2 szabványnak
Névleges üzemi szakítóképesség [Ics]:
100 kA 24...125 V DC, megfelel az IEC 60947-2 szabványnak
100 kA 250 V DC, megfelel az IEC 60947-2 szabványnak
100 kA 500 V DC, megfelel az IEC 60947-2 szabványnak
100 kA 750 V DC, megfelel az IEC 60947-2 szabványnak
Mechanikai élettartam: 5000 ciklus
Elektromos élettartam: 2000 ciklus 750 V In/2
Elektromos élettartam: 1000 ciklus 750 V In
Rögzítés: Szerelőlapra
Szerelési adatok
Szerelési pozíció: Vízszintes és függőleges
Síkban a hátsó oldalon
Felső csatlakozás: Elöl
Alsó csatlakozás: Elöl
Csatlakozási távolság: 45 mm
Védelem típusa:
L: túlterhelés elleni védelem (termikus)
I: rövidzárlat elleni védelem (mágneses)
Kioldóegység névleges árama: 400 A 40 °C-on
Hosszúkésleltetésű megszólalási beállítás típus Ir (termikus védelem): Állítható
[Ir] hosszúkésleltetésű védelem megszólalási beállítási tartomány: 0,7...1 x In
Hosszúkésleltetésű védelem késleltetési beállítás típusa tr: Fix
Pillanatnyi védelem megszólalási beállítás típus Ii: Állítható
[Ii] pillanatnyi védelem megszólalási beállítási tartomány: 2,5...5 x In
Földzárlat-védelem: Nincs
Foglalatok száma: 6 foglalat
Méretek
Szélesség (Sz): 140 mm
Magasság (M): 255 mm
Mélység (Mé): 110 mm
Környezeti adatok
Szabványok: EN/IEC 60947-2
Szennyezettségi fokozat: 3, megfelel az IEC 60664-1 szabványnak
IP védettségi fokozat: IP40, megfelel az IEC 60529 szabványnak
IK ütésállósági fokozat: IK07, megfelel az IEC 62262 szabványnak
Környezeti hőmérséklet üzemelés közben: -25…70 °C
Környezeti hőmérséklet tároláskor: -50…85 °C
Relatív páratartalom: 0…95 %
Üzemi magasság: 0...2000 m teljesítménycsökkenés nélkül
2000 m...5000 m teljesítménycsökkenéssel
