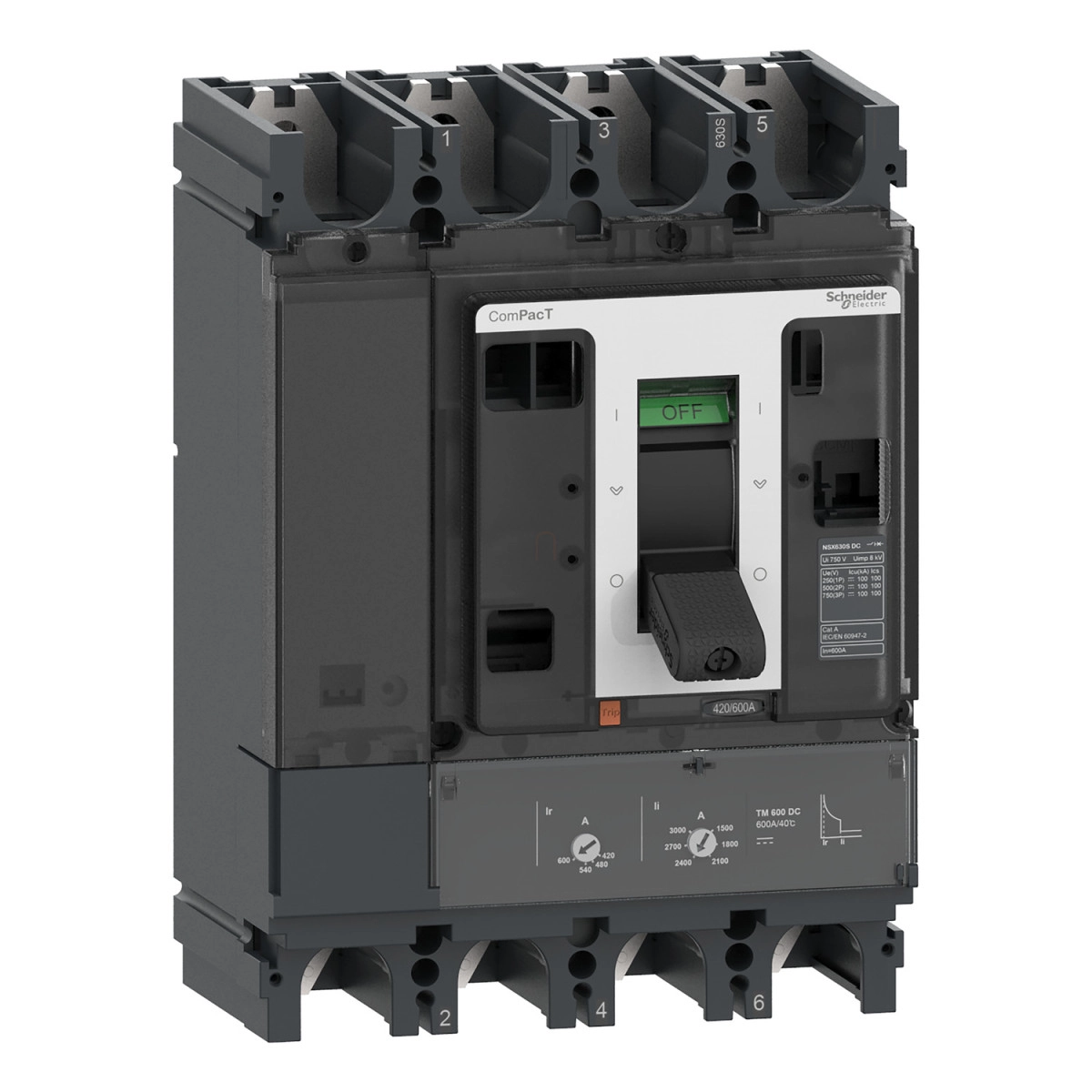

A Schneider Electric ComPacT NSX400F DC megszakító egy kimagasló teljesítményű, kifejezetten egyenáramú alkalmazásokhoz tervezett áramköri megszakító, amely ideális választás elosztó hálózatok védelméhez. A C40F4TM400D típusjelzésű modell 4 pólusú kialakítással rendelkezik, amely maximális védelmet biztosít a DC rendszerekben.
A ComPacT NSX400F DC megszakító 36 kA megszakító kapacitással bír 750 V DC feszültségen, ami rendkívül magas teljesítményt jelent az egyenáramú rendszerek védelme területén. A termék 400 A névleges áramerősséggel rendelkezik 40 °C környezeti hőmérsékleten, ami széles körű alkalmazást tesz lehetővé különböző ipari környezetekben. A megszakító TM-DC típusú, termomágneses kioldóegységgel van felszerelve, amely mind túlterhelés (L), mind rövidzárlat (I) elleni védelmet biztosít. A túlterhelés elleni védelem (Ir) 0,7-1 x In tartományban állítható, míg a pillanatnyi rövidzárlati kioldás (Ii) 2,5-5 x In tartományban szabályozható, így rugalmasan alkalmazható különböző terhelési körülmények között.
A megszakító leválasztásra is alkalmas az EN/IEC 60947-2 szabványnak megfelelően, és A kategóriás felhasználási besorolással rendelkezik. Rugalmas szerelési lehetőségeket kínál, mivel mind vízszintesen, mind függőlegesen felszerelhető, és a csatlakozások elöl találhatók. A kapcsoló jellegű működtetés egyszerű kezelést biztosít. A megszakító fixen szerelhető, hátlapra rögzíthető, és 45 mm-es csatlakozási távolsággal rendelkezik. Méretei: 185 mm széles, 255 mm magas és 110 mm mély, nettó tömege 8,4 kg.
A ComPacT NSX400F DC kiemelkedő mechanikai és elektromos tartóssággal rendelkezik: 5000 mechanikai ciklust és 2000 elektromos ciklust biztosít 750 V In/2 terhelésen, illetve 1000 ciklust 750 V In terhelésen. A megszakító szigetelési feszültsége 750 V DC az IEC 60947-2 szerint, míg impulzus-állósági feszültsége 8 kV. A termék IP40 védettségi szinttel és IK07 mechanikai védettséggel rendelkezik, ami biztonságos működést tesz lehetővé különböző környezetekben.
A megszakító széles működési hőmérséklet-tartománnyal bír: -25...70 °C között üzemeltethető, tárolási hőmérséklet-tartománya -50...85 °C. Relatív páratartalom tekintetében 0...95% között használható. Tengerszint feletti magasság szerint 0-2000 m-ig korlátozás nélkül, 2000-5000 m között pedig teljesítménycsökkentéssel alkalmazható. A termék megfelel az EN/IEC 60947-2 szabványnak és 3-as szennyezettségi foknak az IEC 60664-1 szerint.
Schneider Electric ComPacT NSX (2021) - C40F4TM400D - Megszakító NSX400F DC, 36 kA 750 VDC, TM - DC kioldóegység, 400 A beállítás, 4P műszaki adatok
Általános műszaki adatok
Termékcsalád: ComPacT
Terméknév: ComPacT NSX DC
Eszköz rövid neve: NSX400F DC
Termék vagy komponens típusa: Áramköri megszakító
Eszköz alkalmazása: Elosztás
Pólusok leírása: 4P
Védett pólusok leírása: 4D
Semleges pozíció: Bal
Elektromos jellemzők
Névleges áram [In]: 400 A 40 °C-on
Névleges üzemi feszültség [Ue]: 750 V DC
Hálózat típusa: DC
Leválasztásra való alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítási kapacitás:
36 kA Icu 24...125 V DC 1 pólus, megfelel az IEC 60947-2 szabványnak
36 kA Icu 250 V DC 1 pólus, megfelel az IEC 60947-2 szabványnak
36 kA Icu 500 V DC 2 pólus sorba kötve, megfelel az IEC 60947-2 szabványnak
36 kA Icu 750 V DC 3 pólus sorba kötve, megfelel az IEC 60947-2 szabványnak
Megszakítási kapacitás kód: F 36 kA 750 V DC
Névleges szigetelési feszültség [Ui]: 750 V DC, megfelel az IEC 60947-2 szabványnak
Névleges lökőfeszültség-állóság [Uimp]: 8 kV, megfelel az IEC 60947-2 szabványnak
Kioldóegység jellemzői
Kioldóegység neve: TM-DC
Kioldóegység technológia: Termomágneses
Kioldóegység védelmi funkciók: LI
Védelmi típus:
L: túlterhelés elleni védelem (termikus)
I: rövidzárlat elleni védelem (mágneses)
Kioldóegység névleges értéke: 400 A 40 °C-on
Hosszú késleltetésű kioldási beállítás típusa Ir (termikus védelem): Állítható
Hosszú késleltetésű védelem kioldási beállítási tartomány [Ir]: 0,7...1 x In
Hosszú késleltetésű védelem késleltetési beállítás típus tr: Rögzített
Pillanatnyi védelem kioldási beállítási típus Ii: Állítható
Pillanatnyi védelem kioldási beállítási tartomány [Ii]: 2,5...5 x In
Földzárlat védelem: Nélküle
Fizikai jellemzők
Vezérlés típusa: Kapcsolókar
Áramköri megszakító szerelési mód: Rögzített
Szerelési alap: Hátlap
Szerelési pozíció: Vízszintes és függőleges, Sík a háton
Felső csatlakozás: Elöl
Alsó csatlakozás: Elöl
Csatlakozási távolság: 45 mm
Foglalatok száma: 6 foglalat
Szélesség (Sz): 185 mm
Magasság (M): 255 mm
Mélység (M): 110 mm
Tartósság
Mechanikai élettartam: 5000 ciklus
Elektromos élettartam:
2000 ciklus 750 V In/2
1000 ciklus 750 V In
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Szennyezési fok: 3, megfelel az IEC 60664-1 szabványnak
IP védettségi fokozat: IP40, megfelel az IEC 60529 szabványnak
IK védettségi fokozat: IK07, megfelel az IEC 62262 szabványnak
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemi magasság:
0...2000 m teljesítménycsökkentés nélkül
2000 m...5000 m teljesítménycsökkentéssel
