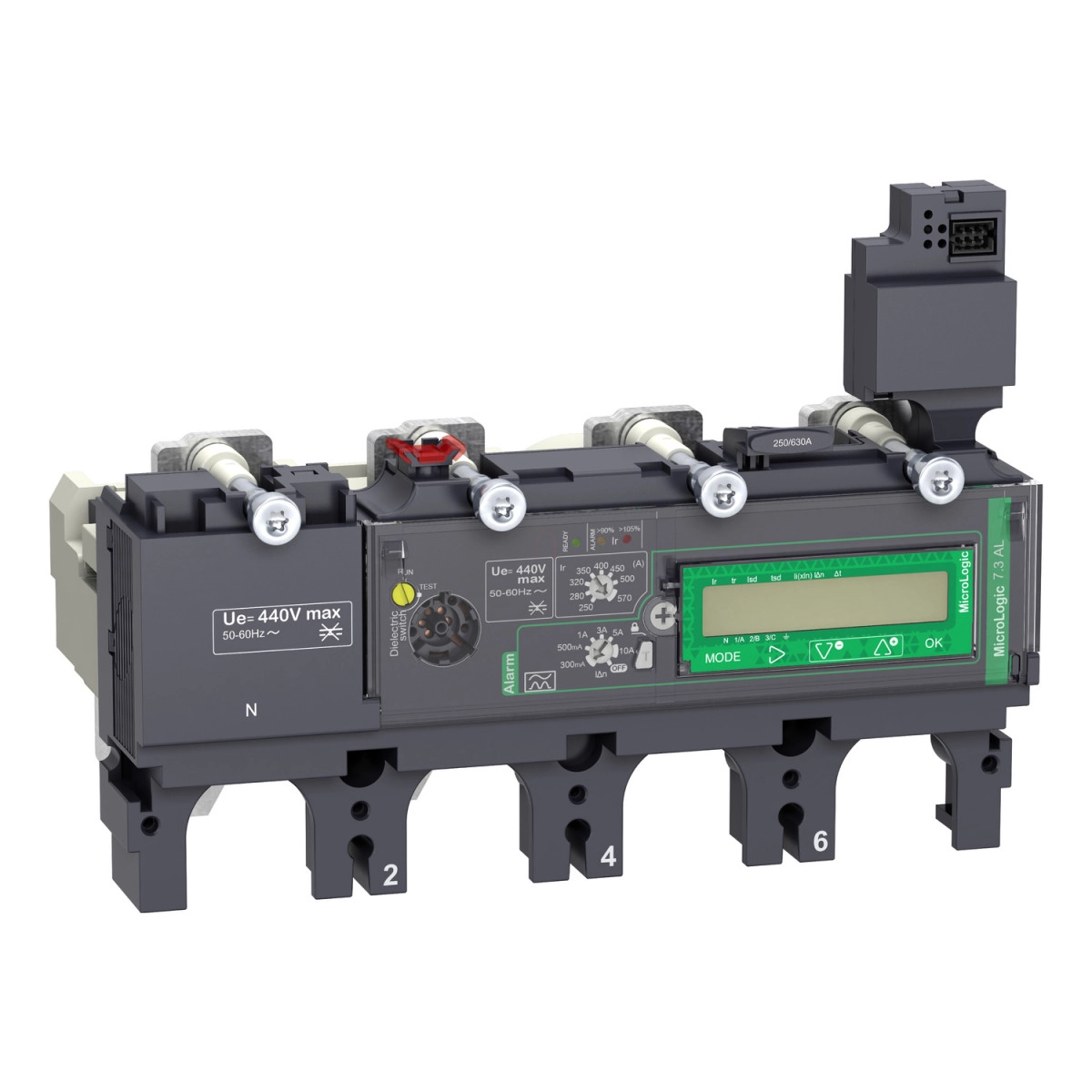

A Schneider Electric ComPacT NSX (2021) - C4047A400 kioldóegység egy komplex védelmi megoldást kínál elosztóhálózatok számára. A MicroLogic 7.3 E AL típusú elektronikus kioldóegység a ComPacT NSX400 és NSX630 megszakítókkal használható, és elsősorban az elosztási alkalmazásokhoz tervezték. A C4047A400 cikkszámú termék magas szintű elektronikus védelmi funkciókat tartalmaz, beleértve a túlterhelés elleni, rövidzárlat elleni és pillanatnyi rövidzárlat elleni védelmet (LSI), valamint egyedi földzárlat-riasztási rendszert és energiamérési képességeket.
A kioldóegység négy pólusú (4P) kialakítású, amelynél a védett pólusok konfigurálhatók 3D + N/2, 4D vagy 3D változatban. A névleges áramerősség 400A 40°C környezeti hőmérsékleten, és 440V AC 50/60Hz névleges üzemi feszültséggel működik. A termék fix szerelési módot kínál, a semleges pozíció balra esik. A hosszú késleltetésű védelmi beállítások (Ir, termikus védelem) 9 különböző értékre állíthatók, az áramerősség beállítási tartománya 160-400A között változtatható. A hosszú késleltetésű védelem késleltetése (tr) szintén állítható, 15-400s között 1.5 x Ir terhelésnél, 0.35-11s között 7.2 x Ir terhelésnél, valamint 0.5-16s között 6 x Ir terhelésnél.
A termikus memória funkció 20 percig aktív marad kioldás előtt és után is, növelve ezzel az üzembiztonságot. A rövid késleltetésű védelem (Isd) beállítási tartománya 1.5-10 x Ir, míg a pillanatnyi védelem (Ii) 1.5-12 x In értékek között állítható. Az integrált földzárlat-védelem A osztályú, és állítható érzékenységű (0.3A, 0.5A, 1A, 3A, 5A, 10A). A földzárlat-védelem késleltetési ideje szintén változtatható 0ms-től egészen 1s-ig.
A MicroLogic 7.3 E AL kioldóegység különleges jellemzője a beépített LCD kijelző és a fejlett kommunikációs képességek. A helyi jelzőrendszer villogó LED-eket tartalmaz: zöld a készenléti állapothoz, piros a 105% Ir túlterheléshez, és narancs a 90% Ir túlterheléshez. Az energiamérő funkció mellett a készülék képes pillanatnyi és igény szerinti értékek, energiamérési adatok, védelmi és riasztási beállítások, időbélyeggel ellátott előzmények és eseménytáblák, áram- és teljesítményigény, földzárlati áram, tesztjelentések, maximumértékek/minimumértékek, áramminőség, valamint karbantartási mutatók kommunikálására.
A termék megfelel az EN/IEC 60947-2 szabványnak, II. érintésvédelmi osztályba tartozik, és 3-as szennyezettségi fokú környezetben is használható az IEC 60947-1 szerint. Az IP védelmi szint IP40 az IEC 60529 szabványnak megfelelően. A ComPacT NSX kioldóegység széles működési hőmérséklet-tartománnyal rendelkezik: -25°C és 70°C között üzemeltethető, tárolási hőmérséklet-tartománya pedig -40°C és 85°C között van.
Schneider Electric ComPacT NSX (2021) - C4047A400 -Kioldóegység MicroLogic 7.3 E AL ComPacT NSX 400/630 megszakítóhoz műszaki adatok
Általános jellemzők
Terméktípus: Kioldóegység
Termékcsalád: ComPacT NSX400...630
Kioldóegység neve: MicroLogic 7.3 E AL
Kioldóegység technológiája: Elektronikus
Kompatibilitás: ComPacT NSX630 és ComPacT NSX400
Alkalmazás: Elosztás
Pólusok száma: 4P
Védett pólusok: 3D + N/2, 4D, 3D
Semleges vezető pozíciója: Bal
Védelmi funkciók
Védelmi funkciók: LSI
Védelem típusa: L: túlterhelés elleni védelem (hosszú késleltetésű), S: rövid késleltetésű rövidzárlat elleni védelem, I: pillanatnyi rövidzárlat elleni védelem
Névleges áram: 400 A 40°C-on
Névleges üzemi feszültség: 440 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító szerelési mód: Fix
Beállítási lehetőségek
Hosszú késleltetésű kioldási áram (Ir) beállítás: 9 fokozatban állítható, 160...400 A
Hosszú késleltetésű védelem késleltetési ideje (tr): Állítható, 15...400 s 1.5 x Ir-nél, 0.35...11 s 7.2 x Ir-nél, 0.5...16 s 6 x Ir-nél
Semleges védelem beállítások: 0.5 x Ir (3D + N/2), 1 x Ir (4D), Nincs védelem (3D)
Termikus memória: 20 perc kioldás előtt és után
Rövid késleltetésű védelem kioldási árama (Isd): Állítható, 1.5...10 x Ir
Rövid késleltetésű védelem késleltetési ideje (tsd): Állítható, 0...0.4 s I²t=off, 0.1...0.4 s I²t=on
Pillanatnyi védelem kioldási árama (Ii): Állítható, 1.5...12 x In
Földzárlat védelem
Földzárlat-védelem: Integrált
Földzárlat-védelem osztály: A osztály
Földzárlat-védelem érzékenysége (IΔn): Állítható, 0.3 A, 0.5 A, 1 A, 3 A, 5 A, 10 A
Földzárlat-védelem speciális üzemmód: OFF az IΔn forgókapcsoló használatával
Földzárlat-védelem késleltetési ideje (Δt): Állítható, 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Kijelzők és kommunikáció
Helyi jelzések: Villogó LED (zöld) üzemkész állapothoz, LED 105% Ir (piros) túlterheléshez, LED 90% Ir (narancs) túlterheléshez
Kijelző típusa: LCD kijelző
Mérési típus: Energiamérő
Kommunikált adatok: Pillanatnyi és igény szerinti értékek, Energiamérés, Védelem és riasztási beállítások, Időbélyeggel ellátott előzmények és eseménytáblák, Áram- és teljesítményigény, Földzárlati áram, Tesztjelentések, Maximumértékek/minimumértékek, Áramminőség, Karbantartási mutatók
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Elektromos érintésvédelmi osztály: II. osztály
Szennyezettségi fok: 3 az IEC 60947-1 szerint
IP védelmi szint: IP40 az IEC 60529 szerint
Működési környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
