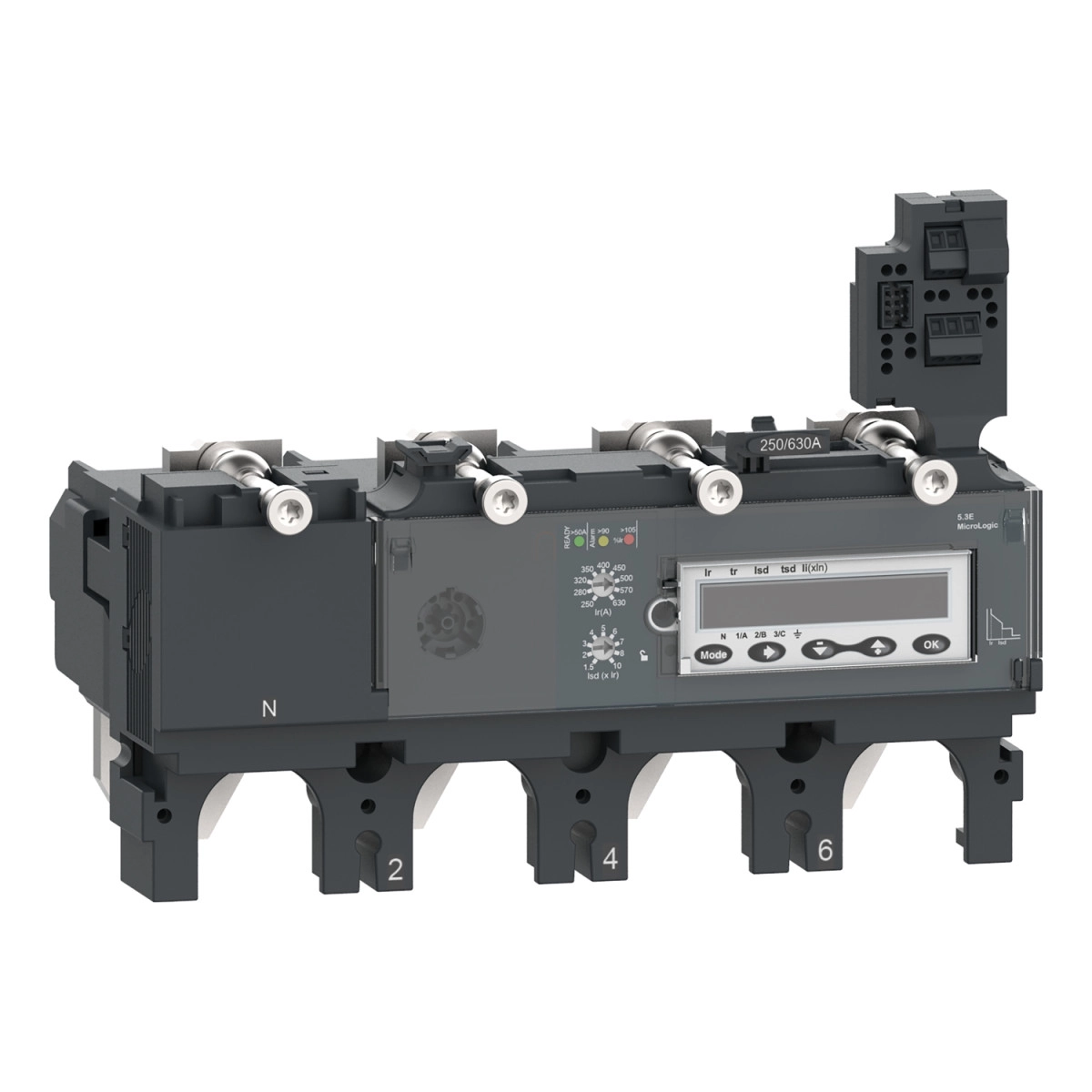

A Schneider Electric ComPacT NSX sorozatához tartozó C4045E400 típusú MicroLogic 5.3E kioldóegység egy sokoldalú védelmi eszköz, amely elsősorban ipari és kereskedelmi elosztóhálózatokban használható. Ez a 400A névleges áramerősségű, 4 pólusú elektronikus kioldóegység kifejezetten a ComPacT NSX400 és NSX630 megszakítókkal kompatibilis, biztosítva a berendezések és a hálózatok optimális védelmét túlterhelés és rövidzárlati események esetén.
A C4045E400 kioldóegység különlegessége a fejlett elektronikus védelmi funkciók kombinációja és a beépített energiamérő. Az LSI védelmi funkciókat kínál, amelyek magukban foglalják az L (túlterhelés elleni hosszú késleltetésű védelem), S (rövid késleltetésű rövidzárlat elleni védelem) és I (azonnali rövidzárlat elleni védelem) védelmi módokat. Minden védelmi paraméter finoman állítható, így a rendszert pontosan a védendő berendezés és hálózat igényeihez lehet igazítani. A hosszú késleltetésű védelem árambeállítási tartománya 160-400A között állítható 9 különböző fokozatban, míg a késleltetési idő 15-400 másodperc között változtatható 1,5 x Ir esetén. A rövidzárlati védelem beállítási tartománya 1,5-10 x Ir között, míg az azonnali rövidzárlati védelem 1,5-12 x In értékek között állítható be.
A MicroLogic 5.3E kioldóegység kiemelkedő funkcionalitást kínál a semleges vezető különböző védelmi beállításaival is. A felhasználó igényeitől függően választható a 0,5 x Ir (3D + N/2), 1 x Ir (4D), 1,6 x Ir (3D + OSN) védelmi beállítás, illetve lehetőség van a semleges vezető védelmének kikapcsolására is (3D). Az eszköz további előnye a termikus memória funkció, amely 20 percig megőrzi az adatokat a kioldás előtt és után is, így pontos képet adva a kioldást előidéző eseményekről.
A C4045E400 kioldóegység különleges előnye a beépített energiamérő és az LCD kijelző, amelyen keresztül számos hasznos információ leolvasható. A rendszer képes energiafogyasztási adatok mérésére és rögzítésére, valamint védelmi és riasztási beállítások kezelésére. Ezen felül időbélyeggel ellátott eseménynaplókat és táblázatokat is készít, rögzíti a pillanatnyi és igényelt értékeket, valamint karbantartási mutatókat is szolgáltat. A kioldóegység továbbá képes a teljesítményminőség mérésére, valamint maximum és minimum értékek rögzítésére is.
Az eszköz helyi jelzései között található a zöld villogó LED a működésre kész állapot jelzésére, a piros LED a 105%-os Ir túlterhelés, valamint a narancssárga LED a 90%-os Ir túlterhelés jelzésére. A kioldóegység rendelkezik ZSI (Zone Selective Interlocking) funkcióval is, amely jelentősen javítja a szelektivitást összetett elosztóhálózatokban. A készülék rögzített kivitelben szerelhető áramkör-megszakítóba, és 690V AC 50/60 Hz névleges üzemi feszültségen működik. A C4045E400 kioldóegység működési hőmérséklet-tartománya -25°C és +70°C között van, IP40 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, és megfelel az EN/IEC 60947-2 szabványnak. Az eszköz II-es érintésvédelmi osztályba tartozik, és 3-as szennyezettségi fokozatnak megfelelően tervezték az IEC 60947-1 szabvány szerint.
Schneider Electric ComPacT NSX (2021) - C4045E400 - Kioldóegység MicroLogic 5.3 E NSX 400/630 megszakítóhoz, elektronikus, beállítás 400A, 4P4d műszaki adatok
Főbb jellemzők
Termékcsalád: ComPacT
Termékcsalád megnevezése: ComPacT NSX400...630
Termék típusa: Kioldóegység
Kioldóegység megnevezése: MicroLogic 5.3 E
Kioldóegység technológiája: Elektronikus
Kompatibilis termékcsaládok: ComPacT NSX400, ComPacT NSX630
Alkalmazási terület: Elosztás
Pólusok
Pólusok leírása: 4P
Védett pólusok leírása: 3D + N/2, 4D, 3D + OSN, 3D
Semleges vezető pozíciója: Bal
Védelmi funkciók
Kioldóegység védelmi funkciói: LSI
Védelem típusa:
- L: túlterhelés elleni védelem (hosszú késleltetésű)
- S: rövid késleltetésű rövidzárlat elleni védelem
- I: azonnali rövidzárlat elleni védelem
Kioldóegység névleges áramerőssége: 400 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító szerelési módja: Fix
Kiegészítő funkciók
Hosszú késleltetésű kioldási áramerősség állítási típusa Ir (termikus védelem): Állítható 9 beállítással
Hosszú késleltetésű védelem kioldási áramerősség [Ir] állítási tartománya: 160...400 A
Hosszú késleltetésű védelem késleltetési idejének állítási típusa tr: Állítható
Hosszú késleltetésű védelem késleltetési idejének [tr] állítási tartománya:
- 15…400 s 1,5 x Ir esetén
- 0,35…11 s 7,2 x Ir esetén
- 0,5…16 s 6 x Ir esetén
Semleges vezető védelmi beállításai:
- 0,5 x Ir (3D + N/2)
- 1 x Ir (4D)
- 1,6 x Ir (3D + OSN)
- Nincs védelem (3D)
Termikus memória: 20 perc kioldás előtt és után
Rövid késleltetésű védelem kioldási áramerősség állítási típusa Isd: Állítható 9 beállítással
Rövid késleltetésű védelem kioldási áramerősség [Isd] állítási tartománya: 1,5...10 x Ir
Rövid késleltetésű védelem késleltetési idejének állítási típusa tsd: Állítható
Rövid késleltetésű védelem késleltetési idejének [tsd] állítási tartománya:
- 0…0,4 s I²t=ki
- 0,1…0,4 s I²t=be
Azonnali védelem kioldási áramerősség állítási típusa Ii: Állítható
Azonnali védelem kioldási áramerősség [Ii] állítási tartománya: 1,5...12 x In
Földzárlat védelem: Nincs
Zóna szelektív reteszelés ZSI: Van
Jelzések és kommunikáció
Helyi jelzés:
- Villogó LED (zöld) a működésre kész állapot jelzésére
- LED 105 % Ir (piros) túlterhelés jelzésére
- LED 90 % Ir (narancs) túlterhelés jelzésére
Kijelző típusa: LCD kijelző
Mérés típusa: Energiamérő
Adatkommunikáció:
- Energiamérés
- Védelmi és riasztási beállítások
- Időbélyeggel ellátott előzmények és eseménytáblázatok
- Pillanatnyi és igényelt értékek
- Karbantartási mutatók
- Igényelt áram és teljesítmény
- Teljesítményminőség
- Maximum/minimum értékek
Elektromos adatrögzítés: Karbantartási mutatók
Környezet
Szabványok: EN/IEC 60947-2
Érintésvédelmi osztály: II. osztály
Szennyezési fokozat: 3 az IEC 60947-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Környezeti hőmérséklet működés közben: -25…70 °C
Környezeti hőmérséklet tárolás esetén: -40…85 °C
