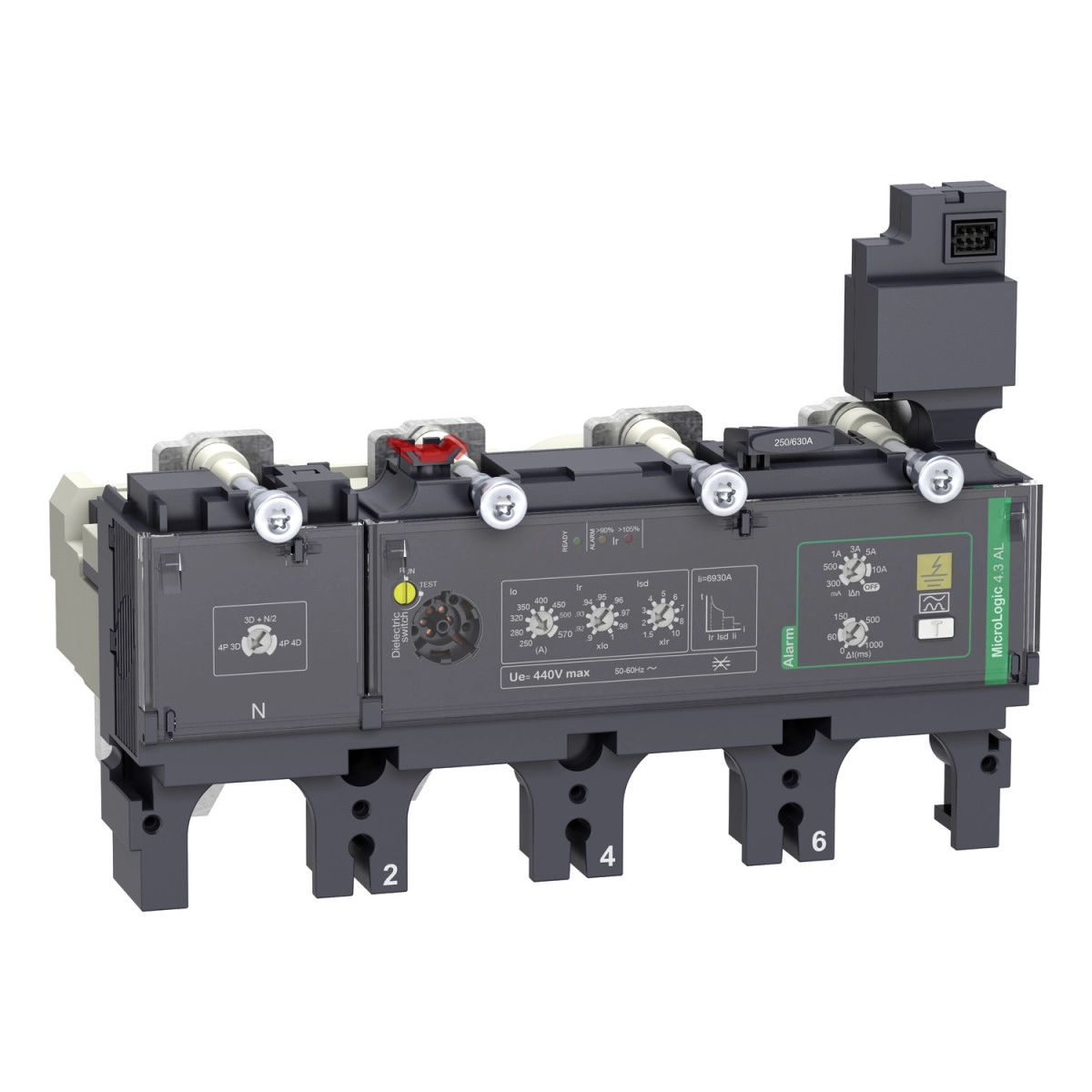

Schneider Electric ComPacT NSX (2021) - C4044A400 - Kioldóegység MicroLogic 4.3 AL NSX 400/630 megszakítóhoz, elektronikus, beállítás 400A, 4P4d

Szélesség méret: 210 mm

Hosszúság méret: 250 mm

Magasság méret: 170 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric ComPacT NSX (2021) - C4044A400 - Kioldóegység MicroLogic 4.3 AL NSX 400/630 megszakítóhoz, elektronikus, beállítás 400A, 4P4d

Name: Schneider Electric ComPacT NSX (2021) - C4044A400 - Kioldóegység MicroLogic 4.3 AL NSX 400/630 megszakítóhoz, elektronikus, beállítás 400A, 4P4d
Brand: Schneider Electric
SKU: 3606481994295
Price: 766781 HUF
Availability: InStock

766 781 Ft

Egyedi rendelésre

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket még kedvezőbb áron, kattints ide!

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Schneider Electric ComPacT NSX (2021)

Kismegszakitó

A Schneider Electric ComPacT NSX C4044A400 MicroLogic Vigi 4.3AL kioldóegység a legmodernebb elektronikus védelmi technológiát kínálja a kompakt megszakítók számára. Ez a sokoldalú eszköz kifejezetten a ComPacT NSX400 és NSX630 megszakítókhoz lett kifejlesztve, és ideális választás a legigényesebb elosztóhálózati alkalmazásokhoz is.

A kioldóegység 4 pólusú kialakítással rendelkezik, amely kiváló rugalmasságot biztosít a különböző védelmi beállításokhoz: 3D + N/2, 4D vagy 3D konfigurációkban használható. A földzárlati riasztási funkcióval ellátott MicroLogic 4.3AL komplett védelmi csomagot nyújt, amely tartalmazza a túlterhelés elleni védelmet (L), a rövidzárlat elleni védelmet rögzített késleltetéssel (So), valamint a pillanatnyi rövidzárlat elleni védelmet (I). A 400A-es névleges áramerősség 40°C környezeti hőmérsékleten garantált, és 440V AC 50/60 Hz névleges üzemi feszültségen működik.

A kioldóegység kiemelkedő tulajdonsága a rendkívül rugalmas beállítási lehetőségek széles köre. A hosszú késleltetésű védelem (túlterhelés) 9 különböző beállítással rendelkezik, a kioldási áram 160-400A között állítható. A rövidzárlat elleni védelem kioldási értéke 1,5-10 x Ir között állítható, míg a pillanatnyi rövidzárlat védelem fix 4800A értéken működik. A termék integrált földzárlatvédelemmel is rendelkezik, amely A osztályú és állítható érzékenységű (0,3A-10A között) és késleltetésű (0-1s között). A földzárlatvédelem az IΔn forgókapcsolóval teljesen kikapcsolható is.

A MicroLogic 4.3AL fejlett helyi jelzőrendszerrel van felszerelve, amely villogó zöld LED-del jelzi a működésre kész állapotot, piros LED-del a 105%-os túlterhelést, narancssárga LED-del a 90%-os túlterhelést, és sárga színindikátorral a maradékáramot. A termék termikus memóriával is rendelkezik, amely a kioldás előtt és után 20 percig megőrzi az adatokat, ezzel is növelve a berendezés és a hálózat védelmét.

Schneider Electric ComPacT NSX (2021) műszaki adatok

Általános jellemzők

Termékcsalád: ComPacT

Terméksorozat: ComPacT NSX400...630

Komponens típusa: Kioldóegység

Kioldóegység neve: MicroLogic 4.3 AL

Kioldóegység technológia: Elektronikus

Kompatibilitás: ComPacT NSX630, ComPacT NSX400

Alkalmazás: Elosztás

Műszaki jellemzők

Pólusok leírása: 4P

Védett pólusok leírása: 3D + N/2, 4D, 3D

Nulla vezető pozíciója: Bal

Kioldóegység védelmi funkciók: LSoI

Védelem típusa: L: túlterhelés elleni védelem (hosszú késleltetésű), So: rövidzárlat elleni védelem rögzített késleltetéssel, I: pillanatnyi rövidzárlat elleni védelem

Kioldóegység névleges áramerőssége: 400 A 40 °C-on

Névleges üzemi feszültség [Ue]: 440 V AC 50/60 Hz

Hálózat típusa: AC

Hálózati frekvencia: 50/60 Hz

Megszakító rögzítési mód: Fix

Védelmi beállítások

Hosszú késleltetésű kioldási áram beállítás típusa Ir (termikus védelem): Állítható 9 fokozatban

Hosszú késleltetésű védelem kioldási áram beállítási tartománya [Ir]: 160...400 A

Hosszú késleltetésű védelem késleltetés beállítás típusa tr: Fix

Hosszú késleltetésű védelem késleltetési idő beállítási tartománya [tr]: 11 s 7,2 x Ir értéknél, 16 s 6 x Ir értéknél, 400 s 1,5 x Ir értéknél

Nulla vezető védelem beállításai: 0,5 x Ir (3D + N/2), 1 x Ir (4D), Nincs védelem (3D)

Termikus memória: 20 perc kioldás előtt és után

Rövid késleltetésű védelem kioldási áram beállítás típusa Isd: Állítható

Rövid késleltetésű védelem kioldási áram beállítási tartománya [Isd]: 1,5...10 x Ir

Rövid késleltetésű védelem késleltetés beállítási típusa tsd: Fix

Pillanatnyi védelem kioldási áram beállítás típusa Ii: Fix

Pillanatnyi védelem kioldási áram beállítási tartománya [Ii]: 4800 A

Földzárlat védelem

Földzárlatvédelem: Integrált

Földzárlatvédelem osztály: A osztály

Földzárlatvédelem érzékenység beállítás típusa IΔn: Állítható

Földzárlatvédelem érzékenység beállítási tartománya [IΔn]: 0,3 A, 0,5 A, 1 A, 3 A, 5 A, 10 A

Földzárlatvédelem speciális üzemmód: Kikapcsolható az IΔn forgókapcsolóval

Földzárlatvédelem késleltetés beállítási típusa Δt: Állítható

Földzárlatvédelem késleltetési idő beállítási tartománya [Δt]: 0 ms, 60 ms, 150 ms, 500 ms, 1 s

Egyéb jellemzők

Zóna szelektív reteszelés ZSI: Nincs

Helyi jelzések: Villogó LED (zöld) üzemkész állapothoz, LED 105 % Ir (piros) túlterheléshez, LED 90 % Ir (narancssárga) túlterheléshez, Színjelző (sárga) maradékáramhoz

Környezeti jellemzők

Szabványok: EN/IEC 60947-2

Áramütés elleni védelem osztály: II. osztály

Szennyezettségi fok: 3 az IEC 60947-1 szerint

IP védettségi fokozat: IP40 az IEC 60529 szerint

Üzemi környezeti hőmérséklet: -25...70 °C

Tárolási környezeti hőmérséklet: -50...85 °C

Termék adatok

Szélesség méret

210 mm

Hosszúság méret

250 mm

Magasság méret

170 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606481994295

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Pólusszám

Gyártó/Márka

Schneider Electric

Mélység

112,6 mm

Tömeg

2,378 kg/db

Cikkszám

3606481994295
