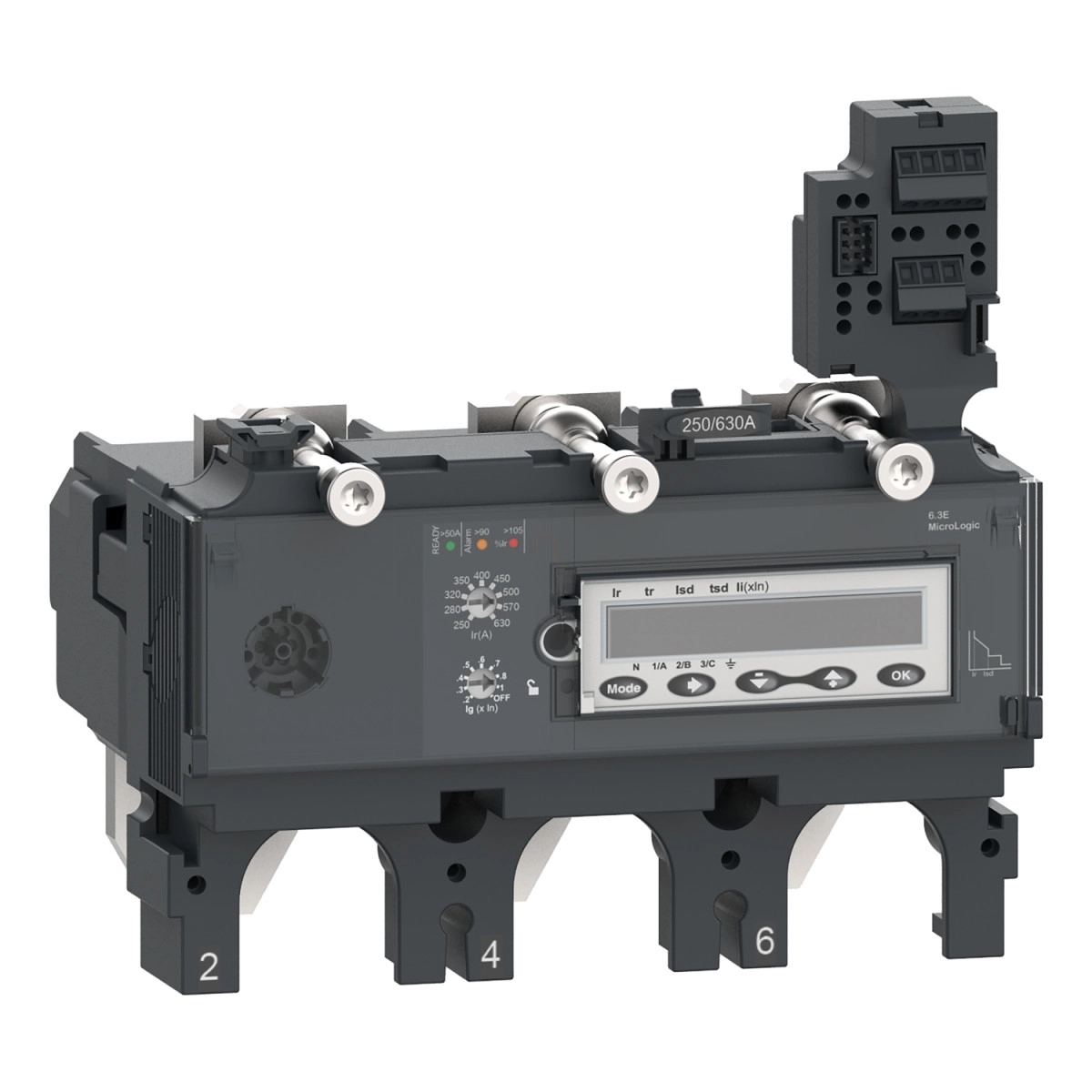

A Schneider Electric Trip unit MicroLogic 6.3EM C4036M320 egy fejlett elektronikus kioldóegység, amelyet kifejezetten a ComPacT NSX400 és NSX630 megszakítócsalád 3 pólusú változataihoz fejlesztettek ki. Ez a kifinomult eszköz 320A-es névleges áramértékkel rendelkezik, és komplex védelmi funkciók széles skáláját kínálja motorvédelemhez, miközben beépített energiamérővel is el van látva.
A MicroLogic 6.3EM kioldóegység LSIG védelmi funkciókat biztosít, ami magában foglalja a túlterhelésvédelmet (L), a késleltetett rövidzárlat elleni védelmet (S), a pillanatnyi rövidzárlat elleni védelmet (I), valamint a földzárlat elleni védelmet (G). Ez a komplex védelmi rendszer ideálissá teszi a kritikus ipari környezetben történő használatra, ahol a motorok megbízható védelme létfontosságú. A készülék különféle motorvédelmi osztályokkal (5, 10, 20, 30) rendelkezik, és olyan speciális motorvédelmi funkciókat is tartalmaz, mint az elhúzódó indítási idő elleni védelem, áramegyensúly-hiány felügyelete, alulterhelés érzékelése és a beragadt forgórész detektálása.
A C4036M320 kioldóegység rendkívül rugalmas beállítási lehetőségeket kínál. A hosszú késleltetésű védelmi kioldóáram (Ir) 160-320A között állítható, és a késleltetési idő (tr) is szabályozható. A rövidzárlat elleni védelem (Isd) 5-13-szoros Ir értékre állítható, 9 különböző beállítással, míg a pillanatnyi rövidzárlati védelem (Ii) értéke fix 4800A. A földzárlat-védelem (Ig) 0,2-1-szeres In értékre állítható, és ki-be kapcsolható, míg a földzárlati késleltetés (tg) 0-0,4 másodperc között változtatható. A készülék 20 perces termikus memóriával is rendelkezik a kioldás előtt és után, ami jelentősen növeli a védelem hatékonyságát.
A MicroLogic 6.3EM kommunikációs képességei kimagaslóak. LCD kijelzővel rendelkezik és részletes adatok megjelenítésére képes, beleértve az energiamérést, védelmi és riasztási beállításokat, időbélyeggel ellátott eseménytáblázatokat, valamint pillanatnyi és igény szerinti értékeket. Lehetőség van karbantartási jelzők, áram- és teljesítményigény, valamint teljesítményminőség monitorozására is. A készülék rendelkezik zónaválasztó reteszeléssel (ZSI) is, ami tovább növeli a védelmi koordináció hatékonyságát.
A C4036M320 kioldóegység IP40-es védettséggel rendelkezik az IEC 60529 szabvány szerint, és széles üzemi hőmérséklet-tartományban (-25°C és +70°C között) használható. Megfelel az EN/IEC 60947-2 szabványnak, és II-es érintésvédelmi osztályba tartozik. A készülék 3-as szennyezettségi fokozatú környezetben is használható az IEC 60947-1 szerint. 690V AC névleges üzemi feszültségen működik 50/60 Hz-es hálózati frekvencián, és fix szereléssel rögzíthető az áramkör-megszakítóba. A Schneider Electric C4036M320 kioldóegység ideális választás minden olyan ipari alkalmazáshoz, ahol a motorvédelem és az energiafelügyelet kiemelt fontosságú.
Schneider Electric ComPacT NSX (2021) - C4036M320 -Kioldóegység MicroLogic 6.3 EM NSX 400/630 megszakítóhoz, elektronikus, beállítás 320 A, 3P3d műszaki adatok
Alapvető jellemzők
Termékcsalád: ComPacT
Terméktípus: ComPacT NSX400...630
Komponens típusa: Kioldóegység
Kioldóegység neve: MicroLogic 6.3 E-M
Kioldóegység technológiája: Elektronikus
Kompatibilitás: ComPacT NSX400, ComPacT NSX630
Alkalmazás: Motor
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Védelmi funkciók
Kioldóegység védelmi funkciói: LSIG
Védelem típusai:
L: túlterhelés elleni védelem (hosszú késleltetésű)
S: késleltetett rövidzárlat elleni védelem, fix késleltetéssel
I: pillanatnyi rövidzárlat elleni védelem
G: földzárlat elleni védelem
Kioldóegység névleges árama: 320 A 65 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító rögzítési módja: Fix
Motor védelmi jellemzők
Motor kioldási osztály: 30, 10, 20, 5
Kiegészítő motorvédelmi funkciók:
Elhúzódó indítási idő
Áramegyensúly-hiány
Alulterhelés
Beragadt forgórész
Beállítási paraméterek
Hosszú késleltetésű kioldóáram beállítás típusa Ir (termikus védelem): Állítható
[Ir] hosszú késleltetésű védelem kioldóáram beállítási tartománya: 160...320 A
Hosszú késleltetésű védelem késleltetés beállítás típusa tr: Állítható
[tr] hosszú késleltetésű védelem késleltetési tartománya:
5-ös kioldási osztálynál: 120 s 1.5 x Ir esetén, 6.5 s 6 x Ir esetén, 5 s 7.2 x Ir esetén
10-es kioldási osztálynál: 240 s 1.5 x Ir esetén, 13.5 s 6 x Ir esetén, 10 s 7.2 x Ir esetén
20-as kioldási osztálynál: 480 s 1.5 x Ir esetén, 26 s 6 x Ir esetén, 20 s 7.2 x Ir esetén
30-as kioldási osztálynál: 720 s 1.5 x Ir esetén, 38 s 6 x Ir esetén, 30 s 7.2 x Ir esetén
Termikus memória: 20 perc kioldás előtt és után
Rövid késleltetésű védelem kioldóáram beállítás típusa Isd: Állítható, 9 beállítás
[Isd] Rövid késleltetésű védelem kioldóáram beállítási tartománya: 5...13 x Ir
Rövid késleltetésű védelem késleltetés beállítás típusa tsd: Fix
Pillanatnyi védelem kioldóáram beállítás típusa Ii: Fix
[Ii] pillanatnyi védelem kioldóáram beállítási tartománya: 4800 A
Földzárlat védelem kioldóáram beállítás típusa Ig: Állítható
[Ig] földzárlat védelem kioldóáram beállítási tartománya: 0.2...1 x In (In = 50 A esetén)
Ig engedélyezés be/ki
Földzárlat védelem időkésleltetés beállítás típusa tg: Állítható
[tg] földzárlat védelem időkésleltetés beállítási tartománya: 0...0.4 s
Kommunikációs és kijelző funkciók
Helyi jelzés: Villogó LED (zöld) üzemkész állapotra, LED 95% Ith (piros) beállított pont feletti hőmérsékletre
Kijelző típusa: LCD kijelző
Mérés típusa: Energiamérő
Adatkommunikáció: Energiamérés, Védelmi és riasztási beállítások, Időbélyegzett előzmények és eseménytáblázatok, Pillanatnyi és igény szerinti értékek, Karbantartási jelzők, Áram- és teljesítményigény, Teljesítményminőség, Maximum/minimum értékek
Elektromos adatrögzítés: Karbantartási jelzők
Környezeti paraméterek
Szabványok: EN/IEC 60947-2
Elektromos áramütés elleni védelem osztálya: II-es osztály
Szennyezettségi fok: 3 az IEC 60947-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Környezeti hőmérséklet üzemeltetés során: -25...70 °C
Környezeti hőmérséklet tárolás során: -40...85 °C
