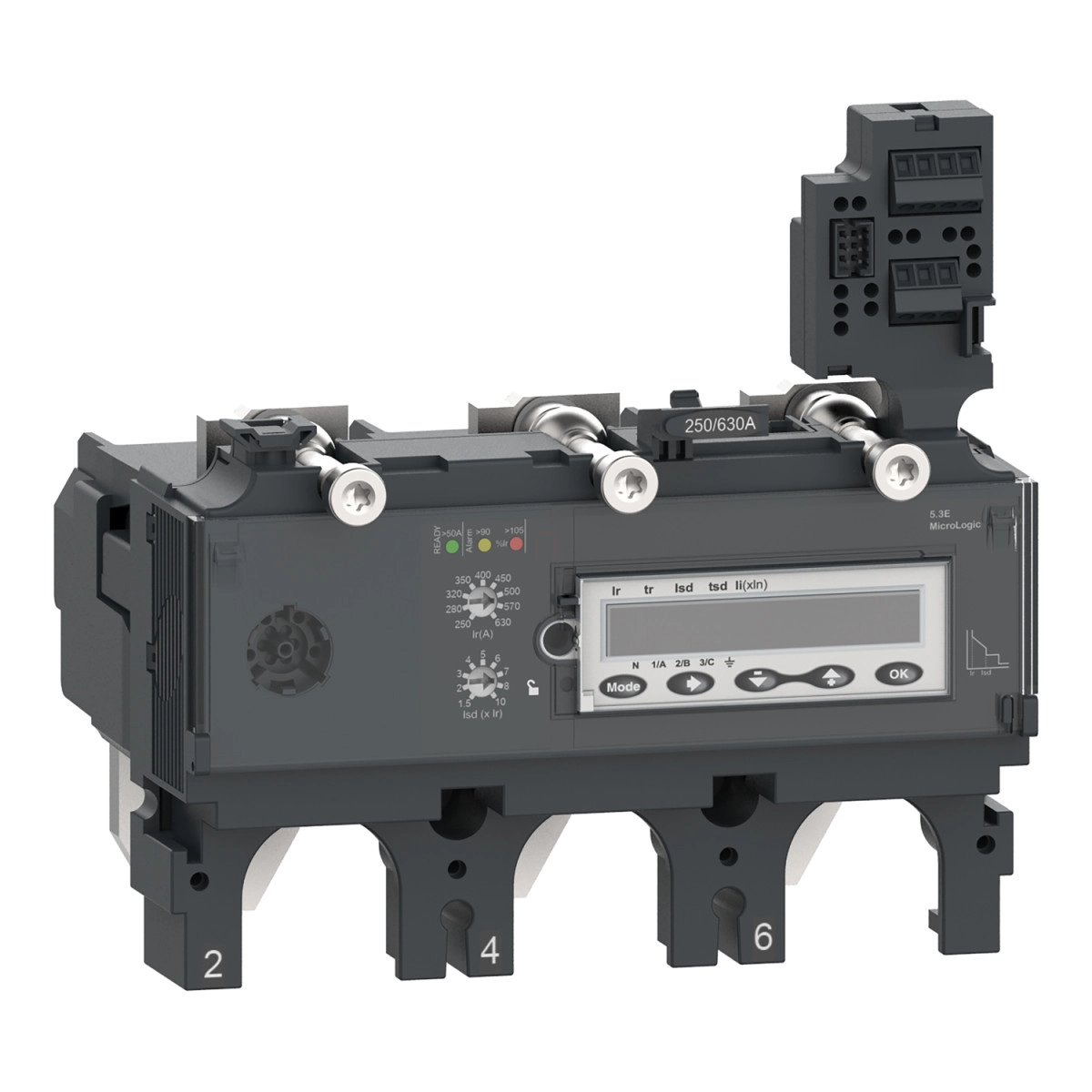

A Schneider Electric ComPacT NSX sorozat C4035E400 típusú MicroLogic 5.3E kioldóegysége professzionális védelmet biztosít a villamos elosztórendszerek számára. Ez a 3 pólusú elektronikus kioldóegység kifejezetten a ComPacT NSX400 és NSX630 megszakítókhoz lett kifejlesztve, 400A névleges áramerősséggel.
A MicroLogic 5.3E kioldóegység különleges jellemzője, hogy egyesíti magában a komplex védelmi funkciókat és az energiamérési képességet. A termék LSI védelmi funkciókkal rendelkezik, amely magában foglalja a túlterhelés elleni hosszú késleltetésű védelmet (L), a rövid késleltetésű rövidzárlat elleni védelmet (S), valamint a pillanatnyi rövidzárlat elleni védelmet (I). Ezek a védelmi funkciók mind finoman hangolhatók a konkrét alkalmazási követelményeknek megfelelően. A túlterhelésvédelem (Ir) 9 különböző beállítással 160-400A tartományban állítható, míg a késleltetési idő (tr) 15-400 másodperc között állítható 1,5×Ir terhelésnél. A rövid késleltetésű rövidzárlat-védelem (Isd) szintén 9 különböző beállítással rendelkezik, 1,5-10×Ir tartományban, míg az időkésleltetés (tsd) 0-0,4 másodperc között állítható. A pillanatnyi rövidzárlat-védelem (Ii) 1,5-12×In tartományban állítható.
A MicroLogic 5.3E kioldóegység kiemelkedő tulajdonsága a beépített LCD kijelző és a fejlett kommunikációs képességek. A kijelző nem csak a készülék állapotáról, de az energiafogyasztási adatokról is részletes információt szolgáltat. A helyi állapotjelzést LED-ek biztosítják: zöld villogó LED jelzi a működésre kész állapotot, piros LED a 105%-os túlterhelést, narancssárga LED pedig a 90%-os túlterhelést. Az egység termikus memóriával is rendelkezik, amely 20 percig tárolja az adatokat leoldás előtt és után.
A termék széles hőmérsékleti tartományban (-25°C és +70°C között) működőképes, és az IEC 60529 szabvány szerint IP40 védettséggel rendelkezik. A készülék továbbá II. érintésvédelmi osztályba tartozik, és megfelel az EN/IEC 60947-2 szabványnak. A ComPacT NSX400/630 megszakítókhoz rögzített kivitelben szerelhető, és 690V AC 50/60 Hz névleges üzemi feszültségen használható.
A MicroLogic 5.3E kioldóegység az energiagazdálkodás szempontjából is kiemelkedő, mivel képes az energiafelhasználás mérésére, valamint különböző adatok kommunikálására, mint például védelmi és riasztási beállítások, időbélyeggel ellátott előzmények és eseménytáblák, pillanatnyi és igény szerinti értékek, karbantartási jelzők, áram- és teljesítményigény, energiaminőség, valamint maximum/minimum értékek. A termék C4035E400 cikkszámmal rendelhető, és a Schneider Electric megbízható minőségét képviseli a villamossági piacon.
Schneider Electric ComPacT NSX (2021) - C4035E400 - Kioldóegység MicroLogic 5.3 E NSX 400/630 megszakítóhoz, elektronikus, beállítás 400A, 3P3d műszaki adatok
Termék fő jellemzői
Termékcsalád: ComPacT
Terméksorozat: ComPacT NSX400...630
Termék vagy alkatrész típusa: Kioldóegység
Kioldóegység neve: MicroLogic 5.3 E
Kioldóegység technológiája: Elektronikus
Kompatibilitás: ComPacT NSX400, ComPacT NSX630
Alkalmazás: Elosztás
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Kioldóegység védelmi funkciói: LSI
Védelmi funkciók
Védelem típusa:
L: túlterhelés elleni védelem (hosszú késleltetés)
S: rövid késleltetésű rövidzárlat elleni védelem
I: pillanatnyi rövidzárlat elleni védelem
Kioldóegység névleges árama: 400 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító felszerelési mód: Rögzített
Kiegészítő információk
Hosszú késleltetésű kioldó beállításának típusa Ir (termikus védelem): Állítható 9 beállítás
[Ir] hosszú késleltetésű védelem kioldási beállítási tartománya: 160...400 A
Hosszú késleltetésű védelem késleltetési beállításának típusa tr: Állítható
[tr] hosszú késleltetésű védelem késleltetési beállítási tartománya:
15...400 s 1,5 x Ir értéken
0,35...11 s 7,2 x Ir értéken
0,5...16 s 6 x Ir értéken
Termikus memória: 20 perc kioldás előtt és után
Rövid késleltetésű védelem kioldási beállításának típusa Isd: Állítható 9 beállítás
[Isd] Rövid késleltetésű védelem kioldási beállítási tartománya: 1,5...10 x Ir
Rövid késleltetésű védelem késleltetési beállításának típusa tsd: Állítható
[tsd] Rövid késleltetésű védelem késleltetési beállítási tartománya:
0...0,4 s I²t=ki
0,1...0,4 s I²t=be
Pillanatnyi védelem kioldási beállításának típusa Ii: Állítható
[Ii] pillanatnyi védelem kioldási beállítási tartománya: 1,5...12 x In
Földzárlat védelem: Nincs
Zóna-szelektív reteszelés ZSI: Van
Jelzések és kommunikáció
Helyi jelzés:
Villogó LED (zöld) a működésre kész állapotra
LED 105% Ir (piros) túlterhelésre
LED 90% Ir (narancssárga) túlterhelésre
Kijelző típusa: LCD kijelző
Mérés típusa: Energia mérő
Adatkommunikáció:
Energia mérés
Védelmi és riasztási beállítások
Időbélyeggel ellátott előzmények és eseménytáblák
Pillanatnyi és igény szerinti értékek
Karbantartási jelzők
Áram- és teljesítményigény
Energiaminőség
Maximum/minimum értékek
Elektromos adatrögzítés: Karbantartási jelzők
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Elektromos áramütés elleni védettségi osztály: II. osztály
Szennyezettségi fok: 3 az IEC 60947-1 szerint
IP védelmi fokozat: IP40 az IEC 60529 szerint
Környezeti hőmérséklet üzemelés során: -25...70 °C
Környezeti hőmérséklet tároláskor: -40...85 °C
