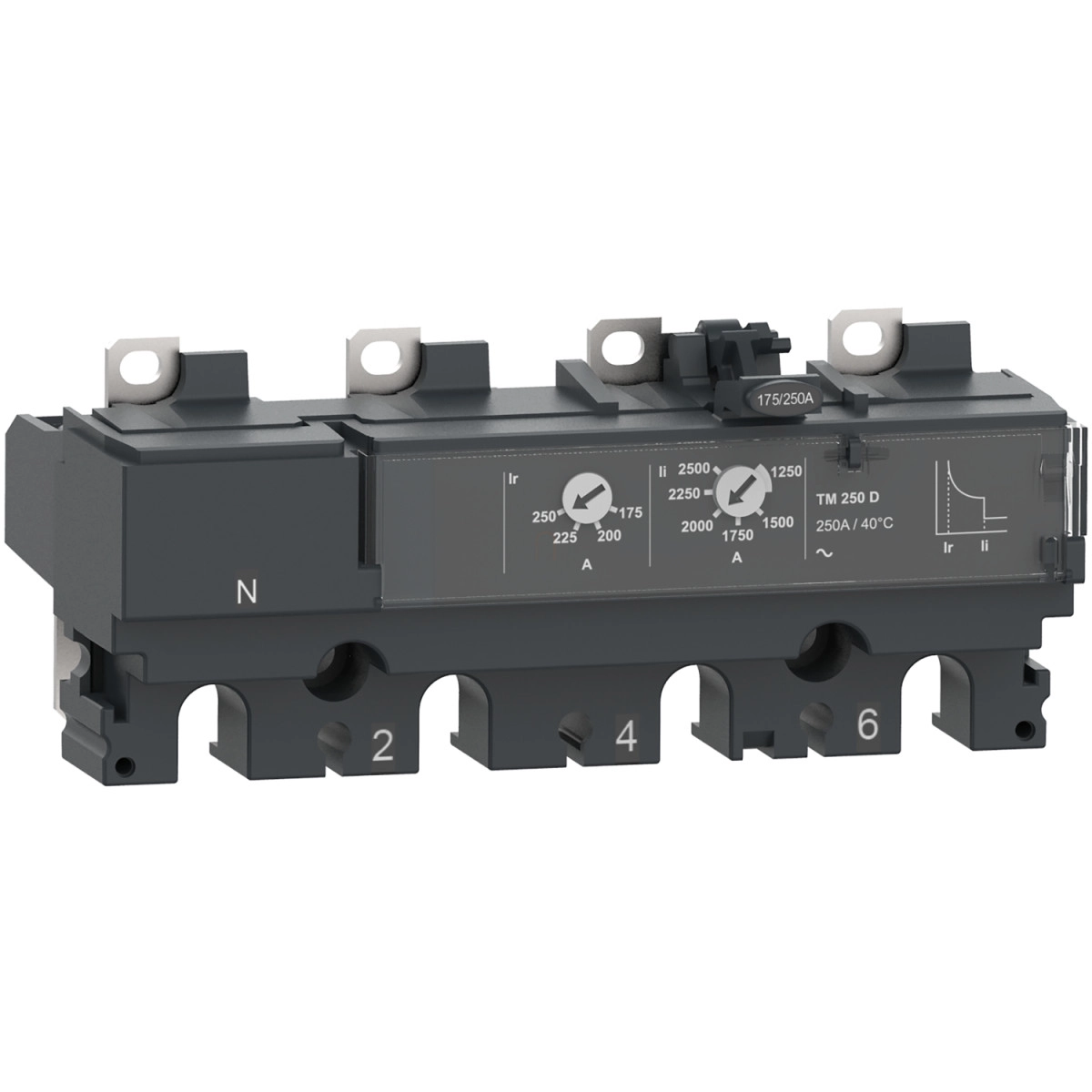

A Schneider Electric ComPacT NSX termékcsalád C256TM200 típusú kioldóegysége kiváló minőségű védelmi megoldás villamos elosztóhálózatok számára. Ez a TM200D típusú termikus-mágneses kioldóegység kifejezetten a ComPacT NSX250 sorozatú megszakítókhoz lett tervezve, és 200 A névleges áramerősségre méretezett 40 °C környezeti hőmérsékleten.
A készülék 4 pólusú kialakítással rendelkezik, ahol a bal oldalon elhelyezkedő negyedik pólus (semleges vezető) nem védett. A védelmi funkciókat tekintve LI típusú védelmet biztosít, ami magában foglalja az L (Long-time) túlterhelés elleni termikus védelmet, valamint az I (Instantaneous) rövidzárlat elleni mágneses védelmet. A túlterhelési kioldás értéke (Ir) 0,7-1-szeres névleges áramerősség között állítható, míg a túlterhelés védelmi késleltetés (tr) fix értékű, 120-400 másodperc 1,5 x In terhelésnél, illetve 15 másodperc 6 x Ir terhelésnél. A rövidzárlati védelmi kioldás (Ii) szintén állítható, mégpedig 5-10-szeres névleges áramerősség tartományban, így a védelmi karakterisztika az adott alkalmazáshoz optimalizálható.
A C256TM200 kioldóegység 690 V AC 50/60 Hz névleges üzemi feszültségen használható, és fix beépítési módú. Elektromos érintésvédelmi osztálya II. osztály, szennyezettségi foka 3 az IEC 60947-1 szabványnak megfelelően. A termék IP40 védettséggel rendelkezik az IEC 60529 szerint, így védett a 1 mm-nél nagyobb szilárd tárgyak behatolása ellen. Széles üzemi hőmérséklet-tartománya -25 °C és +70 °C között mozog, míg tárolási hőmérséklet-tartománya -50 °C és +85 °C közötti.
A Schneider Electric ComPacT NSX250 sorozatú megszakítókhoz készült C256TM200 kioldóegység kiválóan alkalmazható ipari és kereskedelmi létesítmények elosztóhálózatában, ahol fontos a megbízható túlterhelés és rövidzárlat elleni védelem. A termék megfelel az EN/IEC 60947-2 nemzetközi szabványoknak, ami garantálja a magas minőséget és a biztonságos működést. Földzárlat elleni védelemmel a készülék nem rendelkezik, így olyan alkalmazási területeken ajánlott, ahol erre nincs szükség, vagy külön földzárlat-védelmi eszközt alkalmaznak.
Schneider Electric ComPacT NSX (2021) - C256TM200 - Kioldóegység TM200D NSX 250 megszakítóhoz, termikus - mágneses, beállítás 200 A, 4P3d műszaki adatok
Általános jellemzők
Típus: C256TM200
Termékcsalád: ComPacT
Termék választék: ComPacT NSX100...250
Komponens típus: Kioldóegység
Kioldóegység neve: TM-D
Kioldóegység technológia: Termikus-mágneses
Kompatibilitás: ComPacT NSX250
Alkalmazási terület: Elosztás
Műszaki paraméterek
Pólusok: 4P
Védett pólusok: 3D
Semleges vezető helyzete: Bal
Védelmi funkciók: LI
Védelem típusa: L: túlterhelés védelem (termikus)
I: rövidzárlat védelem (mágneses)
Névleges áram: 200 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító szerelési mód: Fix
Védelmi beállítások
Késleltetett kioldás állítási típus Ir (termikus védelem): Állítható
Késleltetett kioldási áram [Ir] beállítási tartomány: 0,7...1 x In
Késleltetett kioldás időkésleltetés típusa tr: Fix
Késleltetett kioldás időkésleltetés [tr] beállítási tartomány: 120…400 s 1,5 x In esetén
15 s 6 x Ir esetén
Semleges védelmi beállítások: Nincs védelem (3D)
Pillanatnyi kioldás állítási típus Ii: Állítható
Pillanatnyi kioldási áram [Ii] beállítási tartomány: 5...10 x In
Földzárlat védelem: Nincs
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Érintésvédelmi osztály: II. osztály
Szennyezettségi fok: 3 az IEC 60947-1 szerint
IP védettségi szint: IP40 az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -25…70 °C
Tárolási környezeti hőmérséklet: -50…85 °C
