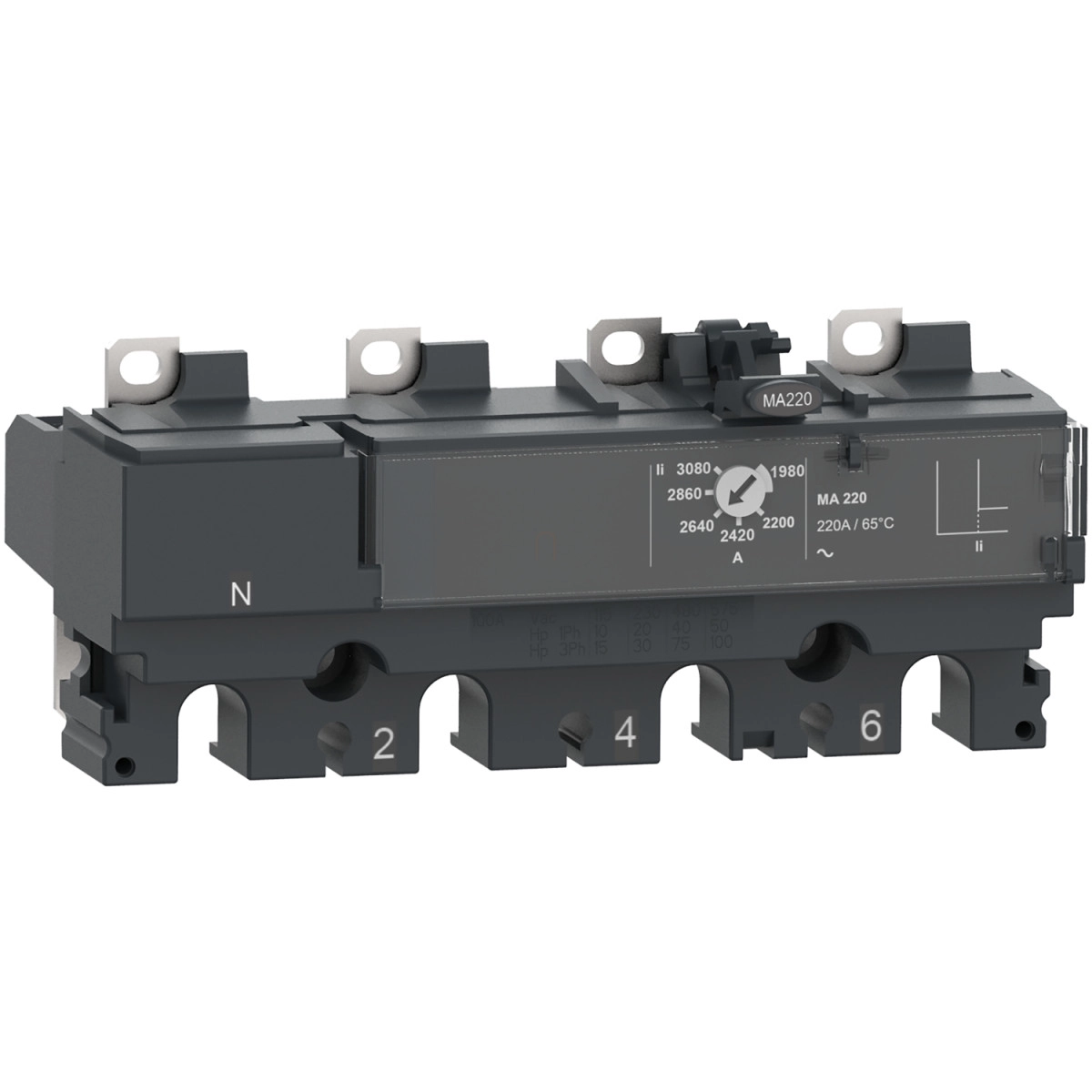

A Schneider Electric C256MA220 típusú MA220 kioldóegység a ComPacT NSX250 sorozatú megszakítókhoz lett kifejlesztve, kifejezetten motorvédelmi alkalmazásokhoz. Ez a kompakt, mégis nagy teljesítményű komponens kiváló megoldást nyújt az ipari környezetben működő motorok rövidzárlat elleni védelmére, miközben maximális üzembiztonságot garantál.
A C256MA220 kioldóegység egy 4 pólusú konfiguráció, ahol 3 pólus védett (3D kialakítás), a negyedik, bal oldalon elhelyezkedő nullavezető pedig nem rendelkezik védelemmel. Ez a kialakítás ideális olyan alkalmazásokban, ahol a nullavezetőn keresztül nem várható jelentős terhelés vagy potenciálisan veszélyes áramok. A kioldóegység mágneses technológiával (magnetic) működik, és kizárólag rövidzárlat elleni védelmet (I funkció) biztosít. Névleges árama 220A 65°C környezeti hőmérsékleten, ami megfelel a legtöbb ipari motor védelmi követelményeinek. A rövidzárlati kioldási áram (Ii) állítható, a névleges áram 9-14-szereséig, így a védelmi beállítások pontosan az adott motorhoz igazíthatók.
A készülék 690V AC névleges üzemi feszültségig használható, 50/60 Hz frekvencián, és fix beépítésű megszakítókba szerelhető. Az MA220 kioldóegység fontos jellemzője, hogy nem tartalmaz földzárlat-védelmi funkciót, így olyan rendszerekben alkalmazható, ahol a földzárlat-védelmet más eszközök biztosítják, vagy ahol ez a fajta védelem nem követelmény. A kioldóegység megfelel az EN/IEC 60947-2 szabványnak, II-es érintésvédelmi osztályú, szennyezettségi foka 3 az IEC 60947-1 szerint, valamint IP40 védettséggel rendelkezik az IEC 60529 szerint.
A C256MA220 kioldóegység széles üzemi hőmérséklet-tartományban (-25°C és +70°C között) megbízhatóan működik, tárolási hőmérséklet-tartománya pedig -50°C és +85°C közötti. A Schneider Electric ComPacT NSX sorozatú megszakítókkal való tökéletes kompatibilitás garantálja a rendszer hosszú távú, biztonságos működését. Ez a kioldóegység ideális választás olyan ipari környezetben, ahol a motorok megbízható védelme és a termelési folyamatok folytonossága kiemelt fontosságú.
Schneider Electric ComPacT NSX (2021) - C256MA220 - Kioldóegység MA220 NSX 250 megszakítóhoz, magnetic, beállítás 220 A, 4P4d műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Termékcsalád típusa: ComPacT NSX100...250
Komponens típusa: Kioldóegység
Kioldóegység neve: MA
Kioldóegység technológia: Mágneses
Kompatibilitás: ComPacT NSX250
Alkalmazás: Motor
Pólusok: 4P
Védett pólusok: 3D
Nullavezető pozíciója: Bal
Védelmi funkciók: I
Védelem típusa: I: rövidzárlat elleni védelem (mágneses)
Kioldóegység névleges árama: 220 A 65 °C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító felszerelési módja: Fix
Kiegészítő jellemzők
Nullavezető védelmi beállítások: Nincs védelem (3D)
Pillanatnyi védelem beállítási típusa: Ii
Beállíthatóság: Állítható
Pillanatnyi védelem beállítási tartomány: 9...14 x In
Földzárlat-védelem: Nincs
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Áramütés elleni védelmi osztály: II. osztály
Szennyezettségi fok: 3, az IEC 60947-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Működési környezeti hőmérséklet: -25…70 °C
Tárolási környezeti hőmérséklet: -50…85 °C
