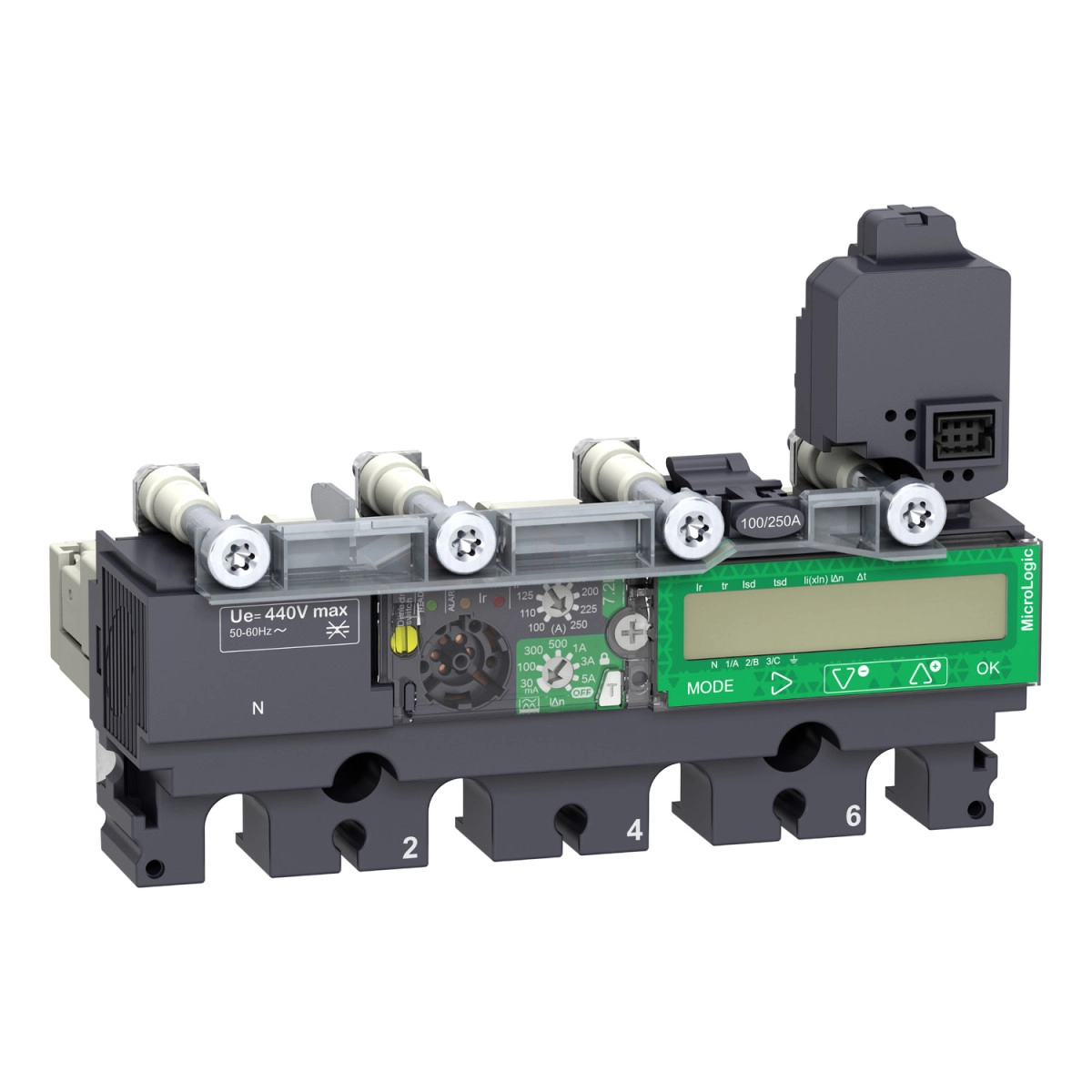

A Schneider Electric ComPacT NSX sorozathoz tartozó MicroLogic Vigi 7.2E kioldóegység a C2547E250 cikkszámmal kiváló választás professzionális villamos elosztórendszerekhez. Ez az elektronikus kioldóegység kifejezetten a ComPacT NSX250 típusú megszakítókhoz lett tervezve, és 4 pólussal rendelkezik az optimális védelmi funkciók biztosításához.
A MicroLogic Vigi 7.2E egy komplett védelmi megoldást nyújt, amely egyesíti az alapvető megszakítási funkciókat a földzárlat elleni védelemmel. Az LSIR védelmi funkciókat tartalmaz, ami magában foglalja a túlterhelés elleni védelmet (L), a rövid idejű rövidzárlat elleni védelmet (S), a pillanatnyi rövidzárlat elleni védelmet (I), valamint a földzárlat elleni védelmet (R). A kioldóegység névleges árama 250 A 40°C környezeti hőmérsékleten, üzemi feszültsége pedig 440 V AC 50/60 Hz. A termék kiemelkedő jellemzője, hogy integrált energiamérővel rendelkezik, amely pontos adatokat szolgáltat az energiafogyasztásról, lehetővé téve a hatékony energiagazdálkodást és a költségek optimalizálását.
A MicroLogic 7.2E kioldóegység rendkívül sokoldalú beállítási lehetőségeket kínál. A túlterhelés elleni védelem (Ir) 9 különböző beállítással konfigurálható, 100-250 A tartományban. A védelem késleltetése (tr) szintén állítható, 15-400 másodperc között 1.5 x Ir esetén, 0.35-11 másodperc között 7.2 x Ir esetén, illetve 0.5-16 másodperc között 6 x Ir esetén. A rövid idejű rövidzárlat elleni védelem (Isd) 1.5-10 x Ir tartományban állítható, a pillanatnyi rövidzárlat elleni védelem (Ii) pedig 1.5-12 x In tartományban szabályozható. A földzárlat elleni védelem Class A besorolású, és 7 különböző érzékenységi szinttel (0.03A, 0.1A, 0.3A, 0.5A, 1A, 3A, 5A) és 5 különböző időkésleltetéssel (0 ms, 60 ms, 150 ms, 500 ms, 1 s) konfigurálható. A termék termikus memóriával is rendelkezik, amely a kioldás előtti és utáni 20 percet rögzíti.
A MicroLogic Vigi 7.2E kioldóegység fejlett jelzőrendszerrel is el van látva. A működési állapotot villogó zöld LED jelzi, míg a túlterhelési állapotot a 105%-os Ir értéknél piros LED, a 90%-os Ir értéknél pedig narancssárga LED mutatja. A készülék LCD kijelzővel is rendelkezik, amely számos adatot jelenít meg, beleértve az energiamérési adatokat, a pillanatnyi és igény szerinti értékeket, a védelem és riasztás beállításait, az időbélyeggel ellátott előzményeket és esemény táblázatokat, a maximális/minimális értékeket, a karbantartási indikátorokat, a földzárlati áramot, a tesztjelentéseket és a teljesítményminőséget. A készülék kommunikációs képességekkel is rendelkezik, lehetővé téve az adatok megosztását és a távoli monitorozást. Környezeti szempontból a termék -25...70 °C közötti üzemi hőmérsékleten működik, tárolási hőmérséklet-tartománya pedig -40...85 °C. Az IP40-es védettségi fokozat biztosítja a megfelelő védelmet a környezeti hatásokkal szemben, így a készülék sokféle alkalmazási környezetben megbízhatóan működik.
Schneider Electric ComPacT NSX (2021) - C2547E250 - Kioldóegység MicroLogic 7.2 E NSX 250 megszakítóhoz, elektronikus, beállítás 250A, 4P4d műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Terméksorozat: ComPacT NSX100...250
Termék típusa: Kioldóegység
Kioldóegység neve: MicroLogic 7.2 E
Kioldóegység technológia: Elektronikus
Kompatibilitás: ComPacT NSX250
Alkalmazás: Elosztás
Pólusok száma: 4P
Védett pólusok leírása: 3D + N/2, 4D, 3D + OSN, 3D
Nulla vezető pozíciója: Bal
Kioldóegység védelmi funkciók: LSIR
Védelmi típus: L: túlterhelés elleni védelem (hosszú idejű), S: rövid idejű rövidzárlat elleni védelem, I: pillanatnyi rövidzárlat elleni védelem, R: földzárlat elleni védelem
Kioldóegység névleges árama: 250 A 40 °C-on
Névleges üzemi feszültség [Ue]: 440 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító szerelési mód: Fix
Kiegészítő adatok
Hosszú idejű kioldás beállítási típus Ir (termikus védelem): Állítható 9 beállítás
Hosszú idejű védelem kioldási beállítási tartománya [Ir]: 100...250 A
Hosszú idejű védelem késleltetésének beállítási típusa tr: Állítható
Hosszú idejű védelem késleltetésének beállítási tartománya [tr]: 15...400 s 1,5 x Ir esetén, 0,35...11 s 7,2 x Ir esetén, 0,5...16 s 6 x Ir esetén
Nulla vezető védelem beállításai: 0,5 x Ir (3D + N/2), 1 x Ir (4D), 1,6 x Ir (3D + OSN), Nincs védelem (3D)
Termikus memória: 20 perc kioldás előtt és után
Rövid idejű védelem kioldási beállítás típusa Isd: Állítható
Rövid idejű védelem kioldási beállítási tartomány [Isd]: 1,5...10 x Ir
Rövid idejű védelem késleltetésének beállítási típusa tsd: Állítható
Rövid idejű védelem késleltetésének beállítási tartománya [tsd]: 0...0,4 s I²t=ki, 0,1...0,4 s I²t=be
Pillanatnyi védelem kioldási beállítás típusa Ii: Állítható
Pillanatnyi védelem kioldási beállítási tartomány [Ii]: 1,5...12 x In
Földzárlat elleni védelem: Integrált
Földzárlat védelem osztálya: Class A
Földzárlat védelem érzékenységének beállítási típusa IΔn: Állítható
Földzárlat védelem érzékenységének beállítási tartománya [IΔn]: 0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A, 3 A, 5 A
Földzárlat védelem speciális mód: KI az IΔn forgókapcsoló használatával
Földzárlat védelem időkésleltetésének beállítási típusa Δt: Állítható
Földzárlat védelem időkésleltetésének beállítási tartománya [Δt]: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Zóna-szelektív reteszelés ZSI: Nincs
Helyi jelzés: Villogó LED (zöld) az üzemkész állapothoz, LED 105% Ir (piros) túlterhelés jelzéséhez, LED 90% Ir (narancssárga) túlterhelés jelzéséhez
Kijelző típusa: LCD kijelző
Mérés típusa: Energia mérő
Adatkommunikáció: Energia mérés, Áram- és teljesítményigény, Védelmi és riasztási beállítások, Pillanatnyi és igény szerinti értékek, Időbélyegzett előzmények és esemény táblázatok, Max/min értékek, Karbantartási jelzők, Földzárlati áram, Tesztjelentések, Teljesítményminőség
Környezet
Szabványok: EN/IEC 60947-2
Elektromos áramütés elleni védelem osztálya: II. osztály
Szennyezési fokozat: 3 az IEC 60947-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Környezeti üzemi hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
