A Schneider Electric ComPacT NSX termékcsalád C2546E250 típusú MicroLogic 6.2E kioldóegysége egy fejlett elektronikus védelmi rendszer, amelyet kifejezetten a ComPacT NSX250 megszakítókhoz terveztek. Ez a 250A névleges áramerősségű, 4 pólusú egység kiváló védelmet biztosít elosztóhálózatokban, különösen ott, ahol a fejlett védelmi és energiafelügyeleti funkciók egyaránt fontosak.
A MicroLogic 6.2E kioldóegység teljes körű LSIG védelmi funkciókat kínál, amely magában foglalja a túlterhelésvédelmet (L), a rövid idejű zárlati védelmet (S), a pillanatnyi zárlati védelmet (I) és a földzárlati védelmet (G). A 690 V AC névleges üzemi feszültségével és 50/60 Hz hálózati frekvenciatámogatással a legtöbb ipari és kereskedelmi alkalmazáshoz használható. A fix szerelési módnak köszönhetően stabil és megbízható működést biztosít hosszú távon is. A készülék 40°C környezeti hőmérsékleten 250A áramerősség kezelésére képes, és széles működési hőmérséklettartománya (-25°C és +70°C között) lehetővé teszi a szélsőségesebb környezetekben való használatot is.
A MicroLogic 6.2E különlegessége a beépített energiamérő, amely lehetővé teszi az energiafogyasztás folyamatos monitorozását. Az LCD kijelzőn megjelenő adatoknak köszönhetően a felhasználók valós időben követhetik az áramköri paramétereket. A kioldóegység 9 különböző beállítással rendelkezik a hosszú idejű túlterhelés elleni védelem (Ir) esetében, amely 100-250A tartományban állítható. A rövid idejű zárlati védelem (Isd) 1,5-10 x Ir, a pillanatnyi zárlati védelem (Ii) pedig 1,5-12 x In tartományban szabályozható. A földzárlati védelem (Ig) beállításai szintén finomhangolhatók, az In ≤ 40A esetén 0,4-1 x In, míg In > 40A esetén 0,2-1 x In tartományban.
A fejlett kommunikációs képességeknek köszönhetően a MicroLogic 6.2E nemcsak a védelem szempontjából értékes, hanem az energiamenedzsment területén is. Az egység képes energiamérési adatokat szolgáltatni, védelem és riasztási beállításokat kommunikálni, időbélyeggel ellátott eseménytörténeteket és táblázatokat készíteni, valamint pillanatnyi és igény szerinti értékeket biztosítani. Emellett karbantartási jelzőket, áram- és teljesítményigény adatokat, energiaminőségi információkat, valamint maximum és minimum értékeket is rögzít. A beépített zóna szelektív reteszelés (ZSI) funkció tovább növeli a rendszer megbízhatóságát és a védelmi koordinációt.
A kioldóegységen található LED-es jelzőrendszer egyértelműen mutatja a készülék állapotát: villogó zöld LED jelzi az üzemkész állapotot, piros LED a 105%-os túlterhelést, míg a narancssárga LED a 90%-os Ir értéket jelzi. Ez a vizuális visszajelzés lehetővé teszi a gyors állapotfelmérést és a megelőző beavatkozást. A készülék IP40-es védelmi fokozata megfelelő védelmet biztosít a szilárd tárgyak és por ellen, míg a Class II elektromos érintésvédelmi osztály a fokozott biztonságot garantálja. A termék megfelel az EN/IEC 60947-2 szabványnak, és 3-as szennyezési fokozat mellett is használható az IEC 60947-1 szerint. A Schneider Electric C2546E250 kioldóegység ideális választás olyan környezetekhez, ahol a magas fokú elektromos védelem és a fejlett energiamenedzsment egyaránt fontos.

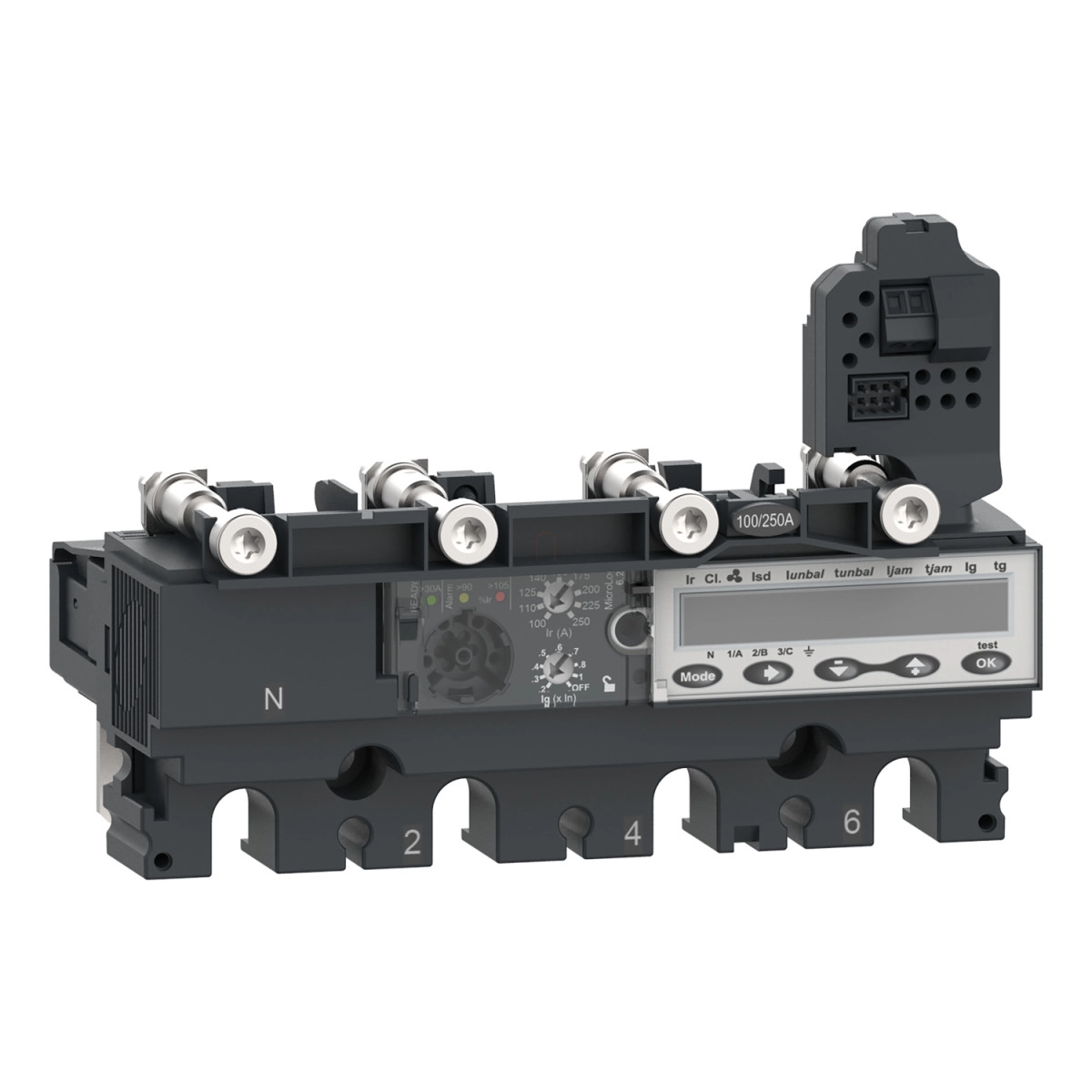

Schneider Electric ComPacT NSX (2021) - C2546E250 - Kioldóegység MicroLogic 6.2 E NSX 250 megszakítóhoz műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Termék sorozat: ComPacT NSX100...250
Terméktípus: Kioldóegység
Kioldóegység neve: MicroLogic 6.2 E
Technológia: Elektronikus
Kompatibilitás: ComPacT NSX250
Alkalmazás: Elosztás
Pólusok: 4P
Védett pólusok: 3D + N/2, 4D, 3D + OSN, 3D
Nullavezető pozíció: Bal
Védelmi funkciók: LSIG
Védelem típusa: L: túlterhelés ellen (hosszú idejű), S: rövid idejű zárlat ellen, I: pillanatnyi zárlat ellen, G: földzárlat ellen
Névleges áram: 250 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító szerelési módja: Fix
Kiegészítő funkciók
Hosszú idejű kioldási áram beállítás típusa Ir (termikus védelem): 9 beállítás
Hosszú idejű védelmi kioldási áram [Ir] beállítási tartomány: 100...250 A
Hosszú idejű védelem késleltetés beállítási típusa tr: Állítható
Hosszú idejű védelem késleltetés [tr] beállítási tartomány: 15...400 s 1,5 x Ir-nél, 0,35...11 s 7,2 x Ir-nél, 0,5...16 s 6 x Ir-nél
Nullavezető védelmi beállítások: 0,5 x Ir (3D + N/2), 1 x Ir (4D), 1,6 x Ir (3D + OSN), Nincs védelem (3D)
Termikus memória: 20 perc kioldás előtt és után
Rövid idejű védelem kioldási áram beállítás típusa Isd: 9 beállítás
Rövid idejű védelem kioldási áram [Isd] beállítási tartomány: 1,5...10 x Ir
Rövid idejű védelem késleltetés beállítási típus tsd: Állítható
Rövid idejű védelem késleltetés [tsd] beállítási tartomány: 0...0,4 s I²t=off, 0,1...0,4 s I²t=on
Pillanatnyi védelem kioldási áram beállítási típus Ii: Állítható
Pillanatnyi védelem kioldási áram [Ii] beállítási tartomány: 1,5...12 x In
Földzárlat védelem kioldási áram beállítási típus Ig: Állítható
Földzárlat védelem kioldási áram [Ig] beállítási tartomány: 0,4...1 x In In = 40 A esetén, 0,2...1 x In In > 40 A esetén, Ig engedélyezés be/ki
Földzárlat védelem késleltetés beállítási típus tg: Állítható
Földzárlat védelem késleltetés [tg] beállítási tartomány: 0...0,4 s I²t=off, 0,1...0,4 s I²t=on
Szivárgóáram védelem: Nincs
Zóna szelektív reteszelés ZSI: Van
Kijelzés és kommunikáció
Helyi jelzés: Villogó LED (zöld) üzemkész állapothoz, LED 105 % Ir (piros) túlterheléshez, LED 90 % Ir (narancssárga) túlterheléshez
Kijelző típusa: LCD kijelző
Mérés típusa: Energiamérő
Adatkommunikáció: Energiamérés, Védelem és riasztási beállítások, Időbélyeggel ellátott előzmények és eseménytáblák, Pillanatnyi és igény szerinti értékek, Karbantartási jelzők, Áram és teljesítményigény, Energiaminőség, Maximum/minimum értékek
Elektromos adatok rögzítése: Karbantartási jelzők
Környezeti paraméterek
Szabványok: EN/IEC 60947-2
Elektromos érintésvédelmi osztály: Class II
Szennyezési fokozat: 3 az IEC 60947-1 szerint
IP védettség: IP40 az IEC 60529 szerint
Környezeti működési hőmérséklet: -25...70 °C
Tárolási hőmérséklet: -40...85 °C
