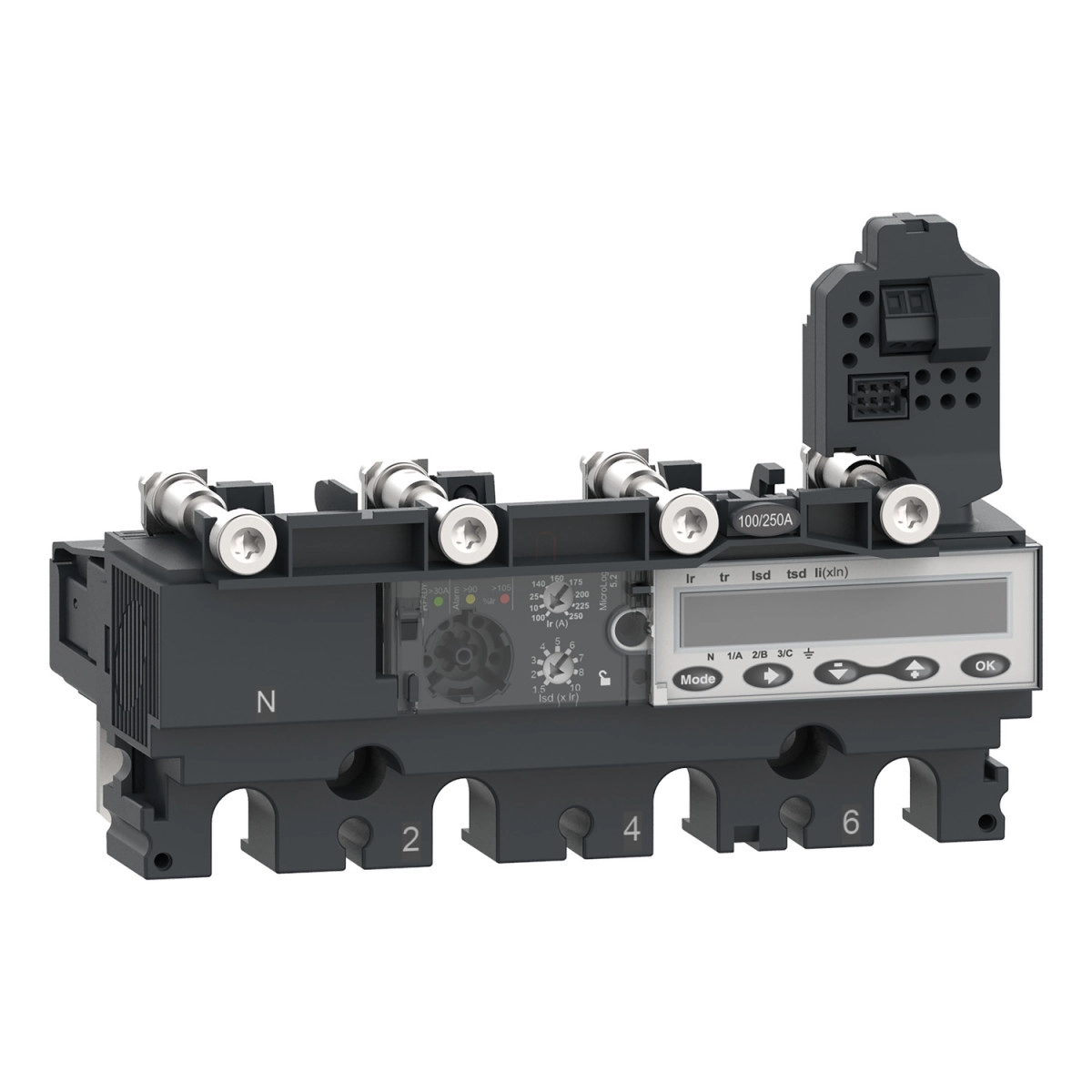

A Schneider Electric ComPacT NSX sorozat C2545E250 jelű trip unit egysége egy korszerű, elektronikus kioldóegység, amely MicroLogic 5.2 E néven ismert, és kimondottan a ComPacT NSX250 megszakítócsaládhoz lett kifejlesztve. Ez a 4 pólusú konfiguráció 250 amper névleges áramerősségre van méretezve 40°C környezeti hőmérsékleten, és elsősorban elosztó rendszerekben való alkalmazásra optimalizálták.
A trip unit LSI védelmi funkciókkal rendelkezik, amelyek magukban foglalják a túlterhelés elleni védelmet (L - long time protection), a rövid idejű zárlat elleni védelmet (S - short time short-circuit protection) és a pillanatnyi zárlat elleni védelmet (I - instantaneous short-circuit protection). A kioldóegység 690V AC 50/60 Hz névleges üzemi feszültségre van tervezve, és fix szereléssel telepíthető. A hosszú késleltetésű védelem (Ir) 9 különböző beállítással rendelkezik, és a 100...250 A tartományban állítható. A hosszú késleltetésű védelem késleltetési ideje (tr) szintén állítható, 15...400 s közötti értékkel 1,5 x Ir túlterhelésnél, 0,35...11 s közötti értékkel 7,2 x Ir túlterhelésnél, vagy 0,5...16 s közötti értékkel 6 x Ir túlterhelésnél.
A MicroLogic 5.2 E kioldóegység különleges jellemzője a beépített energiamérő, amely lehetővé teszi az energiafogyasztás pontos nyomon követését. A kijelző típusa LCD, amely világos és könnyen leolvasható információkat biztosít a felhasználók számára. A trip unit termikus memóriával is rendelkezik, amely 20 percig megőrzi az adatokat a kioldás előtt és után. A rövid idejű védelem (Isd) szintén 9 különböző beállítással rendelkezik, és 1,5...10 x Ir tartományban állítható. A rövid idejű védelem késleltetési ideje (tsd) 0...0,4 s között állítható, ha az I²t kikapcsolt állapotban van, illetve 0,1...0,4 s között, ha az I²t bekapcsolt állapotban van. A pillanatnyi védelem (Ii) beállítási tartománya 1,5...12 x In.
A C2545E250 trip unit számos hasznos jelzéssel rendelkezik, köztük villogó zöld LED a működésre kész állapot jelzésére, piros LED a 105%-os túlterhelés és narancs LED a 90%-os túlterhelés jelzésére. A kioldóegység támogatja az adatkommunikációt is, amely energiamérést, védelmi és riasztási beállításokat, időbélyeggel ellátott előzményeket és eseménytáblákat, pillanatnyi és igény szerinti értékeket, karbantartási mutatókat, áram- és teljesítményigényt, energiaminőséget, valamint maximum/minimum értékeket foglal magában. A zóna szelektív reteszeléssel (ZSI) is rendelkezik, ami lehetővé teszi a szelektív védelmet a különböző megszakítók között, optimalizálva ezzel a védelmi rendszer működését.
Schneider Electric ComPacT NSX (2021) - C2545E250 -Kioldóegység MicroLogic 5.2 E NSX 250 megszakítóhoz, elektronikus, beállítás 250A, 4P4d műszaki adatok
Főbb jellemzők
Termékcsalád: ComPacT
Termékcsalád neve: ComPacT NSX100...250
Eszköz típusa: Kioldóegység
Kioldóegység megnevezése: MicroLogic 5.2 E
Kioldóegység technológia: Elektronikus
Kompatibilitás: ComPacT NSX250
Felhasználási terület: Elosztás
Pólusok leírása: 4P
Védett pólusok leírása: 3D + N/2, 4D, 3D + OSN, 3D
Nulla vezeték pozíciója: Bal
Védelmi funkciók
Kioldóegység védelmi funkciói: LSI
Védelem típusa: L: túlterhelés elleni védelem (hosszú idejű), S: rövid idejű zárlat elleni védelem, I: pillanatnyi zárlat elleni védelem
Kioldóegység névleges árama: 250 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító rögzítési mód: Fix
Kiegészítő funkciók
Hosszú késleltetésű kioldó beállítás típusa Ir (termikus védelem): 9 beállítási lehetőség
Hosszú késleltetésű védelem beállítási tartománya [Ir]: 100...250 A
Hosszú késleltetésű védelem késleltetés beállítás típusa tr: Állítható
Hosszú késleltetésű védelem késleltetés beállítási tartománya [tr]: 15...400 s 1,5 x Ir esetén, 0,35...11 s 7,2 x Ir esetén, 0,5...16 s 6 x Ir esetén
Nulla vezető védelmi beállításai: 0,5 x Ir (3D + N/2), 1 x Ir (4D), 1,6 x Ir (3D + OSN), Nincs védelem (3D)
Termikus memória: 20 perc kioldás előtt és után
Rövid idejű védelem kioldási beállítás típusa Isd: 9 beállítási lehetőség
Rövid idejű védelem kioldási beállítási tartománya [Isd]: 1,5...10 x Ir
Rövid idejű védelem késleltetés beállítás típusa tsd: Állítható
Rövid idejű védelem késleltetés beállítási tartománya [tsd]: 0...0,4 s I²t=ki, 0,1...0,4 s I²t=be
Pillanatnyi védelem kioldási beállítás típusa Ii: Állítható
Pillanatnyi védelem kioldási beállítási tartománya [Ii]: 1,5...12 x In
Földzárlat-védelem: Nélkül
Zóna szelektív reteszelés ZSI: Van
Jelzések és kommunikáció
Helyi jelzések: Villogó LED (zöld) működésre kész állapotra, LED 105% Ir (piros) túlterhelésre, LED 90% Ir (narancs) túlterhelésre
Kijelző típusa: LCD kijelző
Mérés típusa: Energiamérő
Adatkommunikáció: Energiamérés, Védelmi és riasztási beállítások, Időbélyeggel ellátott előzmények és eseménytáblák, Pillanatnyi és igény szerinti értékek, Karbantartási mutatók, Áram- és teljesítményigény, Energiaminőség, Maximum/minimum értékek
Elektromos adatrögzítés: Karbantartási mutatók
Környezeti feltételek
Szabványok: EN/IEC 60947-2
Elektromos áramütés elleni védelem osztálya: II. osztály
Szennyezettségi fok: 3 az IEC 60947-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
