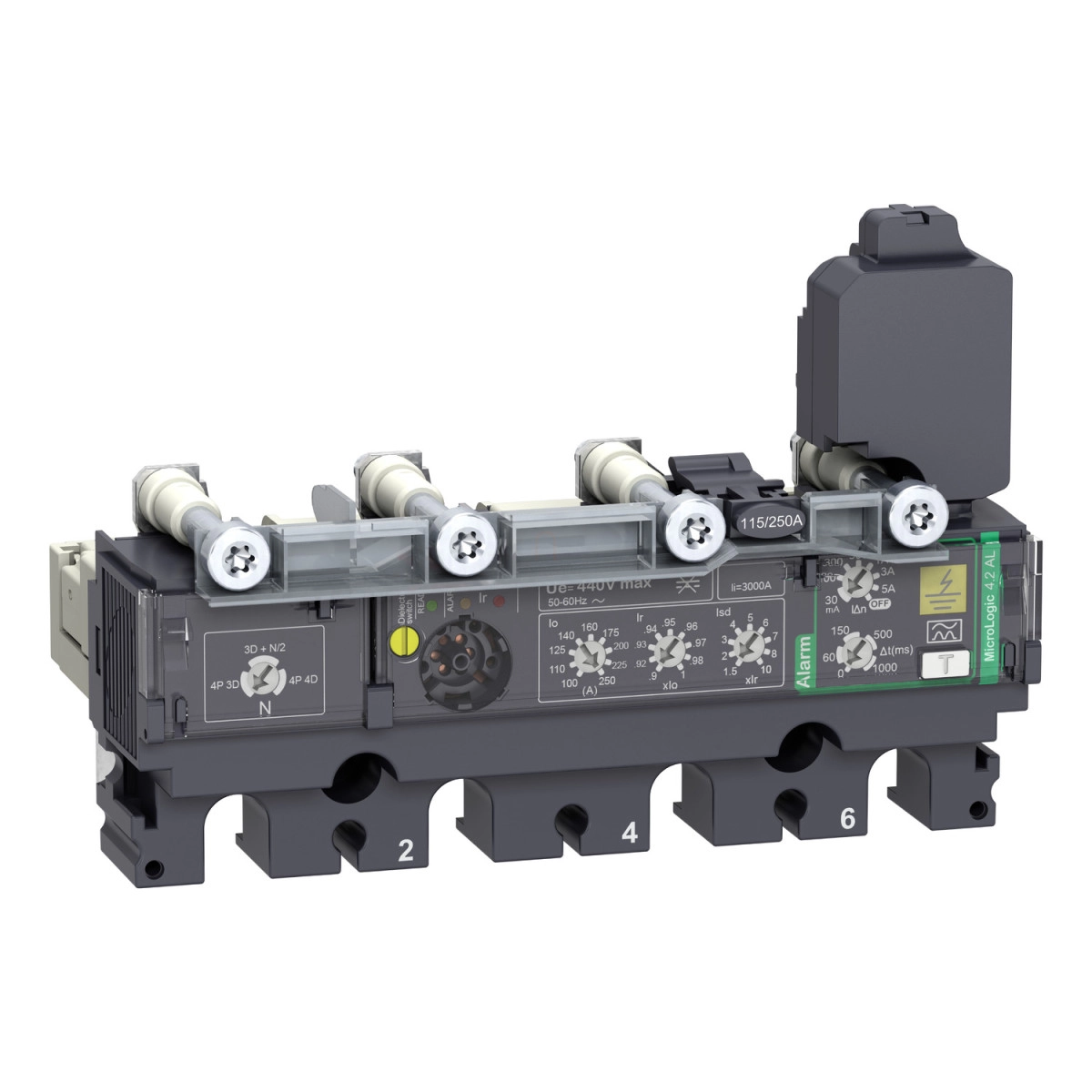

A Schneider Electric ComPacT NSX sorozatú C2544A250 típusú MicroLogic Vigi 4.2AL kioldóegység egy fejlett elektronikus védelmi eszköz, amely a ComPacT NSX250 megszakítókkal használható elosztási alkalmazásokban. Ez a 4 pólusú eszköz a legkorszerűbb védelmi funkciókat kínálja, beleértve a túlterhelés, rövidzárlat és földzárlat elleni védelmet, biztosítva az elektromos hálózatok maximális biztonságát és megbízhatóságát.
A MicroLogic 4.2 AL kioldóegység LSoI védelmi funkciókkal rendelkezik, amelyek a következőket foglalják magukba: L - túlterhelés elleni védelem (hosszú késleltetésű), So - rövidzárlat elleni védelem rögzített késleltetéssel, valamint I - pillanatnyi rövidzárlat elleni védelem. A készülék névleges áramerőssége 250 A 40 °C-on, és 440 V AC 50/60 Hz névleges üzemi feszültségen működik. A védett pólusok konfigurálhatók 3D + N/2, 4D vagy 3D elrendezésben, és a semleges pozíció bal oldali.
A kioldóegység különleges jellemzője a beállítható védelmi paraméterek széles választéka. A hosszú késleltetésű védelem (túlterhelésvédelem) 9 különböző beállítással rendelkezik, az áramerősség tartománya 100-250 A között állítható. A késleltetési idők szintén pontosan meghatározottak: 11 másodperc 7,2 × Ir esetén, 16 másodperc 6 × Ir esetén, és 400 másodperc 1,5 × Ir esetén. A készülék termikus memóriával rendelkezik, amely 20 percig megőrzi az adatokat a kioldás előtt és után. A semleges védelem beállításai konfigurálhatók: 0,5 × Ir (3D + N/2), 1 × Ir (4D), vagy nincs védelem (3D).
A rövidzárlat elleni védelemnél a rövid késleltetésű védelmi beállítás (Isd) 1,5-10 × Ir között állítható, míg a pillanatnyi rövidzárlati védelem (Ii) fixen 3000 A-ra van beállítva. Az eszköz integrált földzárlat-védelemmel is rendelkezik, amely A osztályú és számos érzékenységi beállítással konfigurálható: 0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A, 3 A és 5 A. A földzárlat-védelem késleltetési ideje szintén állítható: 0 ms, 60 ms, 150 ms, 500 ms vagy 1 s értékekre. A földzárlat-védelem az IΔn forgókapcsoló segítségével ki is kapcsolható, ha a konkrét alkalmazás ezt igényli.
A kioldóegység helyi jelzőrendszerrel is rendelkezik, amely villogó zöld LED-del jelzi a működésre kész állapotot, piros LED-del a 105%-os Ir túlterhelést, narancssárga LED-del a 90%-os Ir túlterhelést, valamint sárga színjelzéssel a maradékáramot. Az eszköz II-es osztályú elektromos érintésvédelmi osztályba tartozik, és az IEC 60529 szabvány szerint IP40 védettséggel rendelkezik. Üzemi hőmérséklet-tartománya széles: -25 és +70 °C között, tárolási hőmérséklete pedig -40 és +85 °C között lehet, így különféle környezeti feltételek között is megbízhatóan működik.
Ez a kioldóegység megfelel az EN/IEC 60947-2 szabványnak, és 3-as szennyezettségi fokozattal rendelkezik az IEC 60947-1 szerint, ami alkalmassá teszi ipari környezetben való használatra is. A Schneider Electric ComPacT NSX sorozatú C2544A250 MicroLogic Vigi 4.2AL kioldóegység tehát egy kiváló választás mindazok számára, akik megbízható, sokoldalúan konfigurálható védelmi megoldást keresnek a ComPacT NSX250 megszakítók használatához elosztási alkalmazásokban.
Schneider Electric ComPacT NSX (2021) - C2544A250 - Kioldóegység MicroLogic 4.2 AL NSX 250 megszakítóhoz, elektronikus, beállítás 250A, 4P4d műszaki adatok
Alapadatok
Termékcsalád: ComPacT
Terméksorozat: ComPacT NSX100...250
Terméktípus: Kioldóegység
Kioldóegység neve: MicroLogic 4.2 AL
Kioldóegység technológia: Elektronikus
Kompatibilitás: ComPacT NSX250
Alkalmazás: Elosztás
Pólusok: 4P
Védett pólusok leírása: 3D + N/2, 4D, 3D
Semleges vezető pozíciója: Bal
Védelmi funkciók
Kioldóegység védelmi funkciók: LSoI
Védelem típusa:
L: túlterhelés elleni védelem (hosszú késleltetésű)
So: rövidzárlat elleni védelem rögzített késleltetéssel
I: pillanatnyi rövidzárlat elleni védelem
Kioldóegység névleges áramerőssége: 250 A 40 °C-on
Névleges üzemi feszültség [Ue]: 440 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító rögzítési mód: Fix
Beállítások
Hosszú késleltetésű kioldás beállítás típusa Ir (termikus védelem): 9 beállítási pozíció
Hosszú késleltetésű védelem beállítási tartománya [Ir]: 100...250 A
Hosszú késleltetésű védelem késleltetési ideje [tr]:
11 s 7,2 × Ir-nél
16 s 6 × Ir-nél
400 s 1,5 × Ir-nél
Semleges védelem beállításai:
0,5 × Ir (3D + N/2)
1 × Ir (4D)
Nincs védelem (3D)
Termikus memória: 20 perc kioldás előtt és után
Rövid késleltetésű védelem beállítási tartománya [Isd]: 1,5...10 × Ir
Pillanatnyi védelem beállítási tartománya [Ii]: 3000 A
Földzárlat-védelem
Földzárlat-védelem: Integrált
Földzárlat-védelem osztálya: A osztály
Földzárlat-védelem érzékenység beállítási tartománya [IΔn]: 0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A, 3 A, 5 A
Földzárlat-védelem speciális üzemmód: Kikapcsolás az IΔn forgókapcsolóval
Földzárlat-védelem késleltetési ideje [Δt]: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Zóna szelektív reteszelés (ZSI): Nincs
Kijelzések
Helyi jelzések:
Villogó zöld LED: üzemkész állapot
Piros LED: 105% Ir túlterhelés
Narancs LED: 90% Ir túlterhelés
Sárga színjelző: maradékáram
Környezeti paraméterek
Szabványok: EN/IEC 60947-2
Elektromos érintésvédelmi osztály: II. osztály
Szennyezettségi fokozat: 3-as fokozat az IEC 60947-1 szerint
IP védettség: IP40 az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
