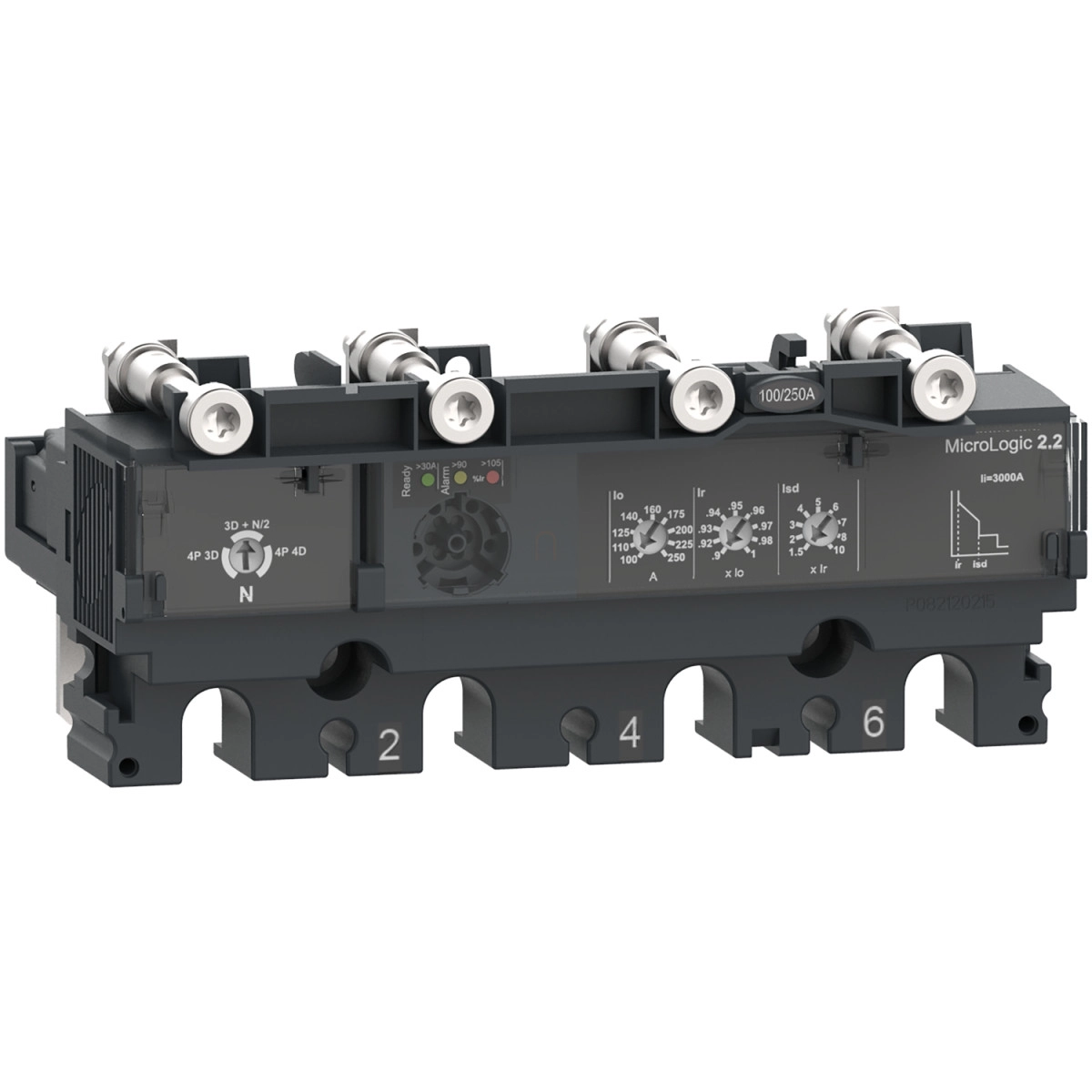

A Schneider Electric ComPacT NSX sorozathoz tartozó MicroLogic 2.2 kioldóegység (C2542D250) professzionális védelmi megoldást kínál ipari és kereskedelmi elosztórendszerekhez. A termék a ComPacT NSX250 megszakítókkal kompatibilis, és kifejezetten elosztási alkalmazásokhoz tervezték, ahol megbízható áramvédelem szükséges.
A MicroLogic 2.2 egy elektronikus kioldóegység, amely 4 pólusú kialakítással rendelkezik és 250A névleges áramerősségre van méretezve 40 °C környezeti hőmérsékleten. A készülék LSoI védelmi funkciókkal van ellátva, amelyek a következőket foglalják magukban: L (hosszú késleltetésű túlterhelésvédelem), So (rögzített késleltetésű rövidzárlat elleni védelem) és I (azonnali rövidzárlat elleni védelem). Működési feszültsége 690 V AC 50/60 Hz, így a legtöbb ipari környezetben alkalmazható.
A MicroLogic 2.2 kioldóegység széleskörű beállítási lehetőségeket kínál. A hosszú késleltetésű védelemnél (Ir) 9 különböző beállítás választható a 100-250A tartományban, míg a védelmi késleltetés (tr) fix értékű, amely 11 másodperc 7,2 x Ir áram esetén, 16 másodperc 6 x Ir áram esetén, és 400 másodperc 1,5 x Ir áram esetén. A neutrális vezeték védelme konfigurálható: 0,5 x Ir (3D + N/2), 1 x Ir (4D) vagy védelem nélkül (3D) opciók közül választhatunk. A termék 20 perces termikus memóriával rendelkezik a kioldás előtt és után, ami növeli a védelmi rendszer megbízhatóságát.
A rövid késleltetésű védelem (Isd) szintén 9 beállítással rendelkezik, az 1,5-10 x Ir tartományban, míg a védelmi késleltetés (tsd) itt is fix értékű. Az azonnali védelmi funkció (Ii) szintén fix beállítású, 3000A értékkel. A termék nem rendelkezik földzárlat elleni védelemmel és zóna-szelektív reteszeléssel. A helyi jelzőrendszer három LED-ből áll: zöld villogó LED jelzi az üzemkész állapotot, piros LED a 105%-os túlterhelést, és narancssárga LED a 90%-os túlterhelést.
A Schneider Electric ComPacT NSX MicroLogic 2.2 kioldóegység megfelel az EN/IEC 60947-2 szabványnak, II-es érintésvédelmi osztályba tartozik, és 3-as szennyezettségi fokozatú az IEC 60947-1 szerint. Védettsége IP40 az IEC 60529 szabvány szerint. Széles hőmérsékleti tartományban használható: -25 és +70 °C között üzemeltethető, tárolási hőmérséklete pedig -50 és +85 °C között lehet. A C2542D250 cikkszámú termék fix rögzítésű megszakítóhoz használható, és a ComPacT NSX100...250 sorozat tagja.
Schneider Electric ComPacT NSX (2021) - C2542D250 - Kioldóegység MicroLogic 2.2 NSX 250 megszakítóhoz, elektronikus, beállítás 250A, 4P4d műszaki adatok
Főbb jellemzők
Termékcsalád: ComPacT
Termékcsalád részletesen: ComPacT NSX100...250
Terméktípus: Kioldóegység
Kioldóegység név: MicroLogic 2.2
Kioldóegység technológia: Elektronikus
Kompatibilitás: ComPacT NSX250
Alkalmazási terület: Elosztás
Pólusok és védelem
Pólusok leírása: 4P
Védett pólusok leírása: 3D + N/2, 4D, 3D
Nulla vezető pozíciója: Bal
Kioldóegység védelmi funkciók: LSoI
Védelem típusok
L: túlterhelés elleni védelem (hosszú késleltetésű)
So: rövidzárlat elleni védelem rögzített késleltetéssel
I: azonnali rövidzárlat elleni védelem
Elektromos jellemzők
Kioldóegység névleges áramerőssége: 250 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító rögzítési mód: Fix
Kiegészítő információk
Hosszú késleltetésű kioldási beállítás típusa Ir (termikus védelem): Állítható 9 beállítás
Hosszú késleltetésű védelem kioldási tartománya [Ir]: 100...250 A
Hosszú késleltetésű védelem késleltetési beállítás típusa tr: Fix
Hosszú késleltetésű védelem késleltetési beállítási tartomány [tr]: 11 s 7,2 x Ir esetén, 16 s 6 x Ir esetén, 400 s 1,5 x Ir esetén
Nulla vezető védelem beállítások: 0,5 x Ir (3D + N/2), 1 x Ir (4D), Nincs védelem (3D)
Termikus memória: 20 perc kioldás előtt és után
Rövid késleltetésű védelem kioldási beállítás típusa Isd: Állítható 9 beállítás
Rövid késleltetésű védelem kioldási beállítási tartomány [Isd]: 1,5...10 x Ir
Rövid késleltetésű védelem késleltetési beállítás típusa tsd: Fix
Azonnali védelem kioldási beállítás típusa Ii: Fix
Azonnali védelem kioldási beállítási tartomány [Ii]: 3000 A
Földzárlat védelem: Nincs
Zóna szelektív reteszelés ZSI: Nincs
Helyi jelzés: Villogó LED (zöld) üzemkész állapot jelzésére, LED 105 % Ir (piros) túlterhelés jelzésére, LED 90 % Ir (narancssárga) túlterhelés jelzésére
Környezeti feltételek
Szabványok: EN/IEC 60947-2
Érintésvédelmi osztály: II. osztály
Szennyezettségi fok: 3 az IEC 60947-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Környezeti üzemi hőmérséklet: -25...70 °C
Környezeti tárolási hőmérséklet: -50...85 °C
