A Schneider Electric ComPacT NSX sorozatába tartozó MicroLogic 6.2E elektronikus kioldóegység (C2536E250) egy komplex védelmi rendszerrel és energiamérési funkcióval ellátott vezérlő komponens, amely kifejezetten a ComPacT NSX250 megszakítókhoz lett kifejlesztve. Ez a kioldóegység a korszerű elektromos elosztóhálózatok alapvető védelmi igényeit szolgálja ki, miközben fejlett energia-monitorozási lehetőséget is biztosít.
A MicroLogic 6.2E kioldóegység 3 pólusú megszakítókhoz készült, és komplex, LSIG típusú védelmet nyújt, amely négy fő védelmi funkciót foglal magába: L (túlterhelésvédelem, hosszú késleltetéssel), S (rövidzárlat elleni védelem, rövid késleltetéssel), I (rövidzárlat elleni pillanatnyi védelem) és G (földzárlat elleni védelem). A kioldóegység névleges árama 250A 40°C üzemi hőmérséklet mellett, névleges üzemi feszültsége 690V AC 50/60 Hz. A beépítési mód fix, nem pedig kihúzható kivitel, ami egyszerűsíti a telepítési folyamatot.
A készülék védelmi funkciói rendkívül rugalmasan állíthatók. A hosszú késleltetésű túlterhelésvédelem (Ir) 9 különböző beállítási lehetőséggel rendelkezik, 100-250A tartományban állítható. A késleltetési idő (tr) szintén állítható, 15-400 másodperc között 1,5 × Ir terhelésnél, 0,35-11 másodperc között 7,2 × Ir terhelésnél, valamint 0,5-16 másodperc között 6 × Ir terhelésnél. A termikus memória funkció 20 percig megőrzi az adatokat kioldás előtt és után egyaránt. A rövid késleltetésű zárlati védelem (Isd) 1,5-10 × Ir tartományban állítható szintén 9 különböző beállítási lehetőséggel. A késleltetési idő (tsd) 0-0,4 másodperc között állítható, kikapcsolható I²t funkcióval, illetve 0,1-0,4 másodperc között bekapcsolt I²t funkcióval. A pillanatnyi zárlati védelem (Ii) 1,5-12 × In tartományban, míg a földzárlatvédelem (Ig) 0,4-1 × In tartományban állítható 40A vagy kisebb névleges áramnál, illetve 0,2-1 × In tartományban 40A feletti névleges áramnál. A földzárlatvédelem ki- és bekapcsolható, időkésleltetése (tg) pedig 0-0,4 másodperc között állítható kikapcsolt I²t funkcióval, illetve 0,1-0,4 másodperc között bekapcsolt I²t funkcióval.
A MicroLogic 6.2E rendelkezik zónabiztosító reteszelési (ZSI) funkcióval, amely lehetővé teszi a szelektív kioldást az azonos típusú védelmi eszközök között, így optimalizálva a védelmi koordinációt. A helyi jelzésrendszer három LED-del van felszerelve: zöld villogó LED jelzi a készülék üzemkész állapotát, piros LED jelzi a 105%-os túlterhelést, narancssárga LED pedig a 90%-os túlterhelést. A készülék LCD kijelzővel rendelkezik, amely megjeleníti a rendszer állapotát és a mérési adatokat.
A kioldóegység beépített energiamérővel is rendelkezik, amely lehetővé teszi az energiafogyasztás pontos nyomon követését. A kommunikációs lehetőségek között szerepel az energiamérés, a védelmi és riasztási beállítások, az időbélyeggel ellátott előzményadatok és eseménytáblázatok, a pillanatnyi és várható értékek, a karbantartási indikátorok, az áram- és teljesítményigény, a teljesítményminőség, valamint a maximális/minimális értékek. Az elektromos adatrögzítési funkció karbantartási indikátorokat is szolgáltat, elősegítve a megelőző karbantartást.
A MicroLogic 6.2E az EN/IEC 60947-2 szabványnak megfelelően készült, II-es érintésvédelmi osztályba tartozik, és 3-as szennyezettségi fokozatú környezetben használható az IEC 60947-1 szerint. IP40 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint. Széles üzemi hőmérséklet-tartományban (-25°C és 70°C között) használható, tárolási hőmérséklet-tartománya pedig -40°C és 85°C között van, ami rendkívül rugalmas alkalmazhatóságot biztosít különböző környezeti feltételek mellett.

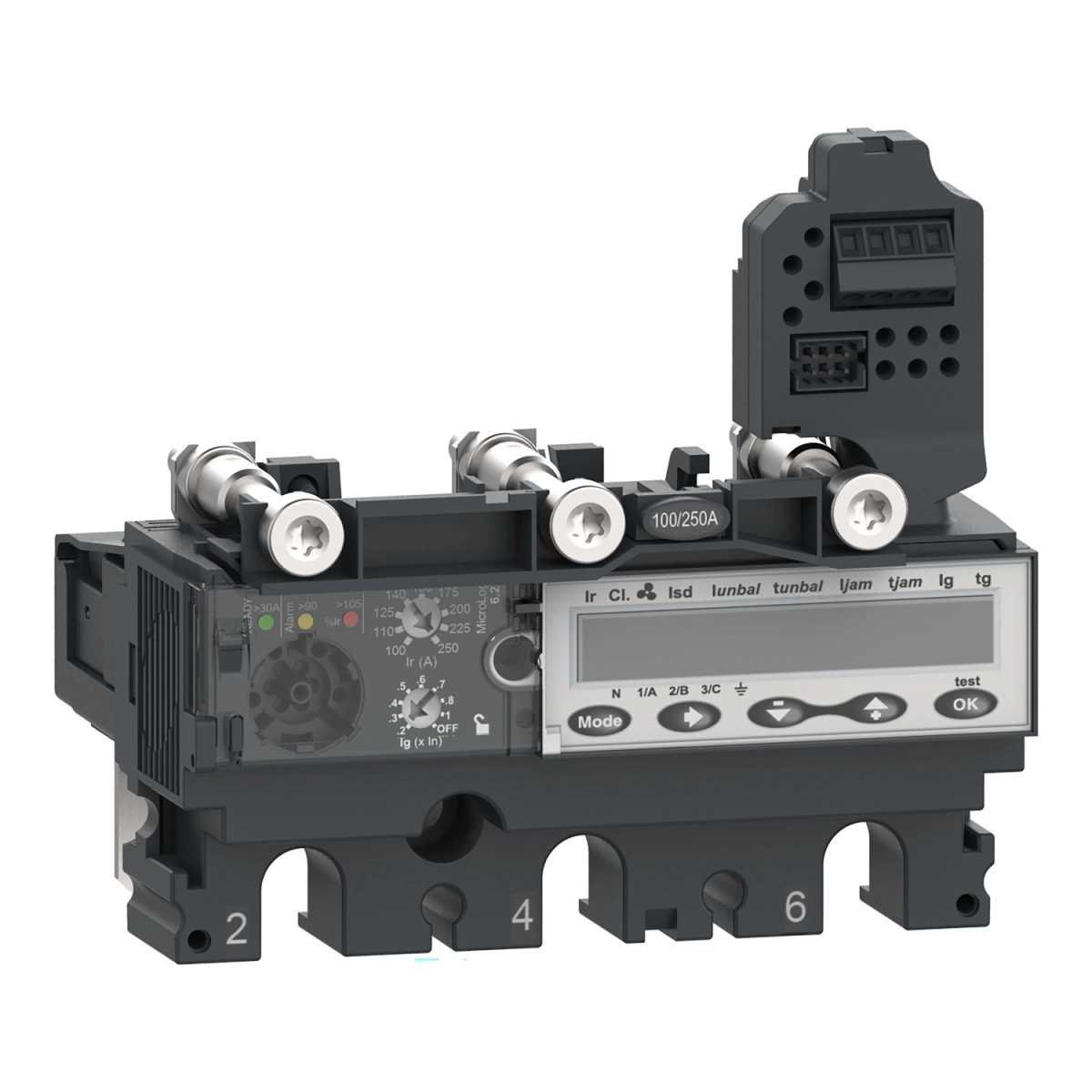

Schneider Electric ComPacT NSX (2021) - C2536E250 - Kioldóegység MicroLogic 6.2 E NSX 250 megszakítóhoz, elektronikus, beállítás 250A, 3P3d műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Termékcsalád részletezés: ComPacT NSX100...250
Termék vagy alkatrész típus: Kioldóegység
Kioldóegység neve: MicroLogic 6.2 E
Kioldóegység technológia: Elektronikus
Kompatibilitás: ComPacT NSX250
Alkalmazási terület: Elosztás
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Kioldóegység védelmi funkciók: LSIG
Védelem típusa: L: túlterhelésvédelem (hosszú késleltetésű)
S: rövidzárlat elleni védelem rövid késleltetéssel
I: pillanatnyi rövidzárlat elleni védelem
G: földzárlat elleni védelem
Kioldóegység névleges árama: 250 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító szerelési mód: Fix
Kiegészítő jellemzők
Hosszú késleltetésű kioldási beállítás típus Ir (termikus védelem): Állítható 9 beállítás
Hosszú késleltetésű védelem kioldási beállítási tartomány [Ir]: 100...250 A
Hosszú késleltetésű védelem késleltetési idő beállítás típusa tr: Állítható
Hosszú késleltetésű védelem késleltetési idő beállítási tartomány [tr]: 15...400 s 1,5 x Ir-nél
0,35...11 s 7,2 x Ir-nél
0,5...16 s 6 x Ir-nél
Termikus memória: 20 perc kioldás előtt és után
Rövid késleltetésű védelem kioldási beállítás típus Isd: Állítható 9 beállítás
Rövid késleltetésű védelem kioldási beállítási tartomány [Isd]: 1,5...10 x Ir
Rövid késleltetésű védelem késleltetési idő beállítás típusa tsd: Állítható
Rövid késleltetésű védelem késleltetési idő beállítási tartomány [tsd]: 0...0,4 s I²t=ki
0,1...0,4 s I²t=be
Pillanatnyi védelem kioldási beállítás típus Ii: Állítható
Pillanatnyi védelem kioldási beállítási tartomány [Ii]: 1,5...12 x In
Földzárlat védelem kioldási beállítás típus Ig: Állítható
Földzárlat védelem kioldási beállítási tartomány [Ig]: 0,4...1 x In 40 A vagy kisebb In-nél
0,2...1 x In 40 A-nél nagyobb In esetén
Ig engedélyezés be/ki
Földzárlat védelem időkésleltetés beállítás típus tg: Állítható
Földzárlat védelem időkésleltetés beállítási tartomány [tg]: 0...0,4 s I²t=ki
0,1...0,4 s I²t=be
Földáram szivárgás védelem: Nincs
Zónabiztosító reteszelés ZSI: Van
Helyi jelzések: Villogó LED (zöld) üzemkész állapotra
LED 105 % Ir (piros) túlterhelésre
LED 90 % Ir (narancssárga) túlterhelésre
Kijelző típus: LCD kijelző
Mérés típusa: Energiamérő
Adatkommunikáció: Energiamérés
Védelmi és riasztási beállítások
Időbélyeggel ellátott előzmények és eseménytáblázatok
Pillanatnyi és várható értékek
Karbantartási indikátorok
Áram- és teljesítményigény
Teljesítményminőség
Maximális/minimális értékek
Elektromos adatrögzítés: Karbantartási indikátorok
Környezet
Szabványok: EN/IEC 60947-2
Érintésvédelmi osztály: II. osztály
Szennyezettségi fok: 3 az IEC 60947-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Környezeti hőmérséklet üzemelés közben: -25...70 °C
Környezeti hőmérséklet tároláskor: -40...85 °C
