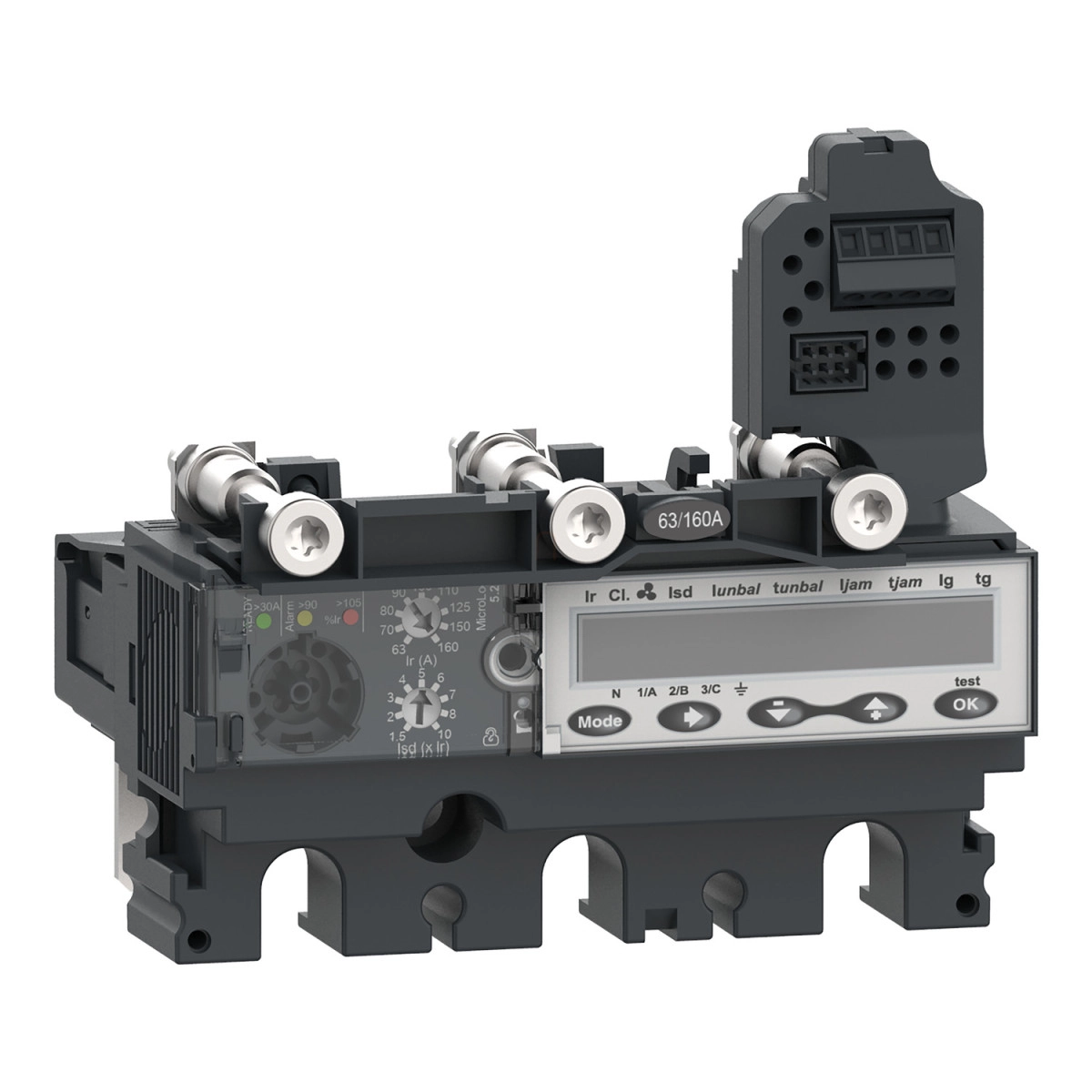

A Schneider Electric C2535E250 típusú MicroLogic 5.2E kioldóegység a ComPacT NSX250 megszakító családhoz készült csúcstechnológiás elektronikus védelmi eszköz. Ez a kompakt védelmi egység három pólussal rendelkezik, és elsősorban elosztóhálózati alkalmazásokra tervezték, ahol magas fokú rugalmasság és precizitás szükséges a villamos védelmi funkciókban.
A MicroLogic 5.2E kioldóegység LSI védelmi funkciókat kínál, ami magában foglalja a túlterhelésvédelmet (L), a késleltetett zárlati védelmet (S) és a pillanatnyi zárlati védelmet (I). A 250 A névleges áramerősségű egység 40 °C környezeti hőmérsékleten működik optimálisan, és 690 V AC névleges üzemi feszültségen 50/60 Hz-es hálózaton használható. A beépített energiamérő funkcióval rendelkező egység különösen hasznos az energiafelhasználás monitorozására és optimalizálására.
A védelmi beállítások rendkívül rugalmasak: a hosszú késleltetésű védelem (túlterhelésvédelem) 9 különböző beállítással rendelkezik a 100-250 A tartományban, a védelmi késleltetés pedig 15-400 másodperc között állítható 1,5 x Ir áramnál. A készülék rendelkezik termikus memóriával, amely a kioldás előtt és után 20 percig tárolja az adatokat, így fokozott védelmet biztosítva a berendezéseknek. A rövid késleltetésű védelem (zárlati védelem) szintén 9 beállítással rendelkezik, 1,5-10 x Ir tartományban állítható, míg a pillanatnyi zárlati védelem 1,5-12 x In értékre állítható.
A C2535E250 MicroLogic kioldóegység fejlett kommunikációs és kijelzési funkciókat kínál: LCD kijelzővel rendelkezik, amely világosan mutatja az aktuális állapotot és mérési értékeket. A helyi jelzéseket LED-ek biztosítják: zöld villogó LED jelzi a működésre kész állapotot, a piros LED a 105%-os túlterhelést, míg a narancssárga LED a 90%-os túlterhelést mutatja. Az egység képes energiamérésre, védelmi és riasztási beállítások, időbélyeggel ellátott események és táblázatok, pillanatnyi és igény szerinti értékek, karbantartási mutatók, áram- és teljesítményigény, teljesítmény minőség, valamint maximum/minimum értékek kezelésére és megjelenítésére.
Az eszköz szelektív zónás reteszeléssel (ZSI) is rendelkezik, ami lehetővé teszi a megszakítók közötti intelligens kommunikációt, így optimalizálva a leoldási szekvenciát zárlat esetén. A MicroLogic 5.2E kioldóegység kiváló védelmi megoldást jelent olyan létesítményekben, ahol fontos a precíz, megbízható áramköri védelem, az energiafogyasztás monitorozása és a fejlett diagnosztikai képességek. A készülék IP40 védettséggel rendelkezik az IEC 60529 szabvány szerint, és széles működési hőmérséklet-tartományban (-25...70 °C) használható.
Schneider Electric ComPacT NSX (2021) - C2535E250 - Kioldóegység MicroLogic 5.2 E NSX 250 megszakítóhoz, elektronikus, beállítás 250A, 3P3d műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Termékcsalád részletesen: ComPacT NSX100...250
Termék vagy összetevő típusa: Kioldóegység
Kioldóegység neve: MicroLogic 5.2 E
Kioldóegység technológiája: Elektronikus
Kompatibilitás: ComPacT NSX250
Eszköz alkalmazása: Elosztás
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Kioldóegység védelmi funkciók: LSI
Védelem típusa: L: túlterhelés elleni védelem (hosszú késleltetés), S: rövid késleltetésű zárlati védelem, I: pillanatnyi zárlati védelem
Kioldóegység névleges áramerőssége: 250 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító szerelési mód: Fix
Kiegészítő jellemzők
Hosszú késleltetésű kioldási beállítás típusa Ir (termikus védelem): Állítható 9 beállítás
Hosszú késleltetésű védelem kioldási beállítási tartomány [Ir]: 100...250 A
Hosszú késleltetésű védelem késleltetés beállítás típusa tr: Állítható
Hosszú késleltetésű védelem késleltetési beállítási tartomány [tr]: 15…400 s 1,5 x Ir esetén, 0,35…11 s 7,2 x Ir esetén, 0,5…16 s 6 x Ir esetén
Termikus memória: 20 perc kioldás előtt és után
Rövid késleltetésű védelem kioldás beállítás típusa Isd: Állítható 9 beállítás
Rövid késleltetésű védelem kioldási beállítási tartomány [Isd]: 1,5...10 x Ir
Rövid késleltetésű védelem késleltetés beállítás típusa tsd: Állítható
Rövid késleltetésű védelem késleltetési beállítási tartomány [tsd]: 0…0,4 s I²t=ki, 0,1…0,4 s I²t=be
Pillanatnyi védelem kioldás beállítás típusa Ii: Állítható
Pillanatnyi védelem kioldási beállítási tartomány [Ii]: 1,5...12 x In
Földzárlat védelem: Nélkül
Zóna szelektív reteszelés ZSI: Van
Helyi jelzés: Villogó LED (zöld) üzemkész állapotra, LED 105 % Ir (piros) túlterhelésre, LED 90 % Ir (narancs) túlterhelésre
Kijelző típusa: LCD kijelző
Mérés típusa: Energiamérő
Adatkommunikáció: Energiamérés, védelem és riasztási beállítások, időbélyegzett előzmények és eseménytáblák, pillanatnyi és igény szerinti értékek, karbantartási jelzők, igény áram és teljesítmény, energiaminőség, maximum/minimum értékek
Elektromos adatrögzítés: Karbantartási jelzők
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Elektromos áramütés elleni védelem osztálya: II. osztály
Szennyezettségi fok: 3 az IEC 60947-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Környezeti levegő hőmérséklete működés közben: -25…70 °C
Környezeti levegő hőmérséklete tárolás során: -40…85 °C
