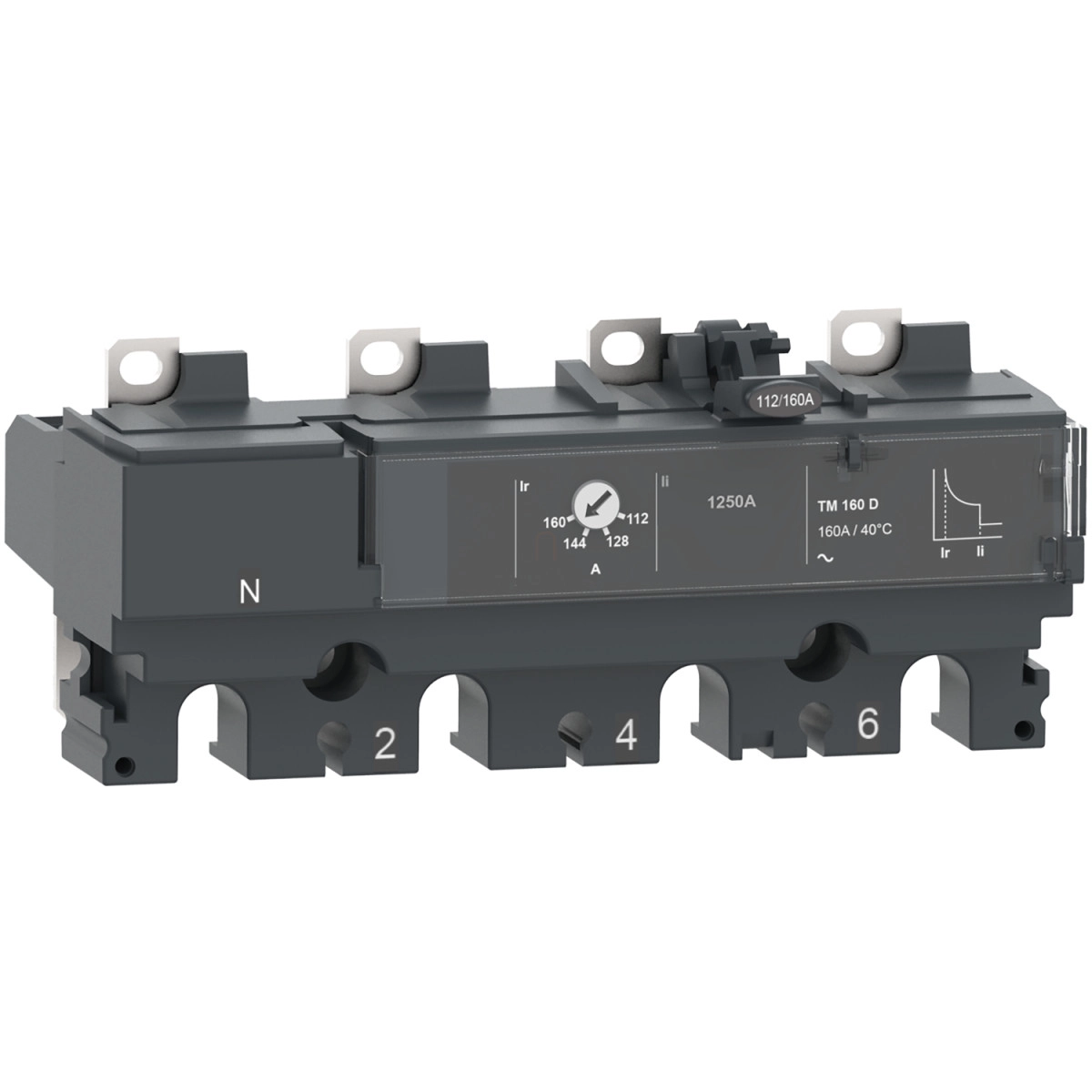

A Schneider Electric ComPacT NSX sorozathoz tartozó TM160D kioldóegység a C166TM160 cikkszámú termék, mely kifejezetten a ComPacT NSX160 megszakítókkal kompatibilis. Ez a termikus-mágneses technológiát alkalmazó kioldóegység 160 A névleges áramerősséggel rendelkezik, és 40°C környezeti hőmérsékletre van tervezve. A 4 pólusú (4P) kialakítás 3D pólusvédelemmel rendelkezik, ami azt jelenti, hogy a bal oldalon elhelyezett nullavezető nem védett.
A TM-D típusú kioldóegység LI védelmi funkciókat kínál, ahol az L a túlterhelés elleni termikus védelmet, míg az I a rövidzárlat elleni mágneses védelmet biztosítja. A hosszú késleltetésű (termikus) védelem beállítási tartománya állítható, 0,7-től 1-szerese lehet a névleges áramerősségnek (In). A hosszú késleltetésű védelem késleltetési ideje fix, 120-400 másodperc 1,5 x In áramerősségnél, illetve 15 másodperc 6 x Ir áramnál. A pillanatnyi (mágneses) védelem kioldási értéke fix, 1250 A. A termék nem rendelkezik földzárlat védelemmel.
A kioldóegység maximális üzemi feszültsége 690 V AC 50/60 Hz, és megfelel az EN/IEC 60947-2 szabványnak. Különleges tulajdonsága, hogy II-es érintésvédelmi osztályba tartozik, és IP40 védettséggel rendelkezik az IEC 60529 szerint. Szennyezettségi foka 3, az IEC 60947-1 szabványnak megfelelően. Széles üzemi hőmérséklet-tartományban használható: -25°C és +70°C között, míg tárolási hőmérséklet-tartománya -50°C-tól +85°C-ig terjed.
A Schneider Electric C166TM160 kioldóegysége fix beépítési móddal rendelkezik, és elsősorban elosztóhálózatokban való alkalmazásra tervezték. A termék AC hálózati típushoz és 50/60 Hz hálózati frekvenciához alkalmazható. Az NSX megszakítócsalád részeként, a C166TM160 kioldóegység tökéletes választás ipari és kereskedelmi létesítmények villamos rendszereinek védelmére, ahol a megbízható túlterhelés és rövidzárlat elleni védelem elengedhetetlen a berendezések és az infrastruktúra biztonsága érdekében.
Schneider Electric ComPacT NSX (2021) - C166TM160 -Kioldóegység TM160D NSX 160/250 megszakítóhoz, termikus-mágneses, beállítás 160 A, 4P3d műszaki adatok
Általános jellemzők
Termékcsalád: ComPacT
Terméksorozat: ComPacT NSX100...250
Termék vagy alkatrész típusa: Kioldóegység
Kioldóegység neve: TM-D
Kioldóegység technológia: Termikus-mágneses
Kompatibilitás: ComPacT NSX160
Alkalmazás: Elosztás
Pólusok és védelem
Pólusok leírása: 4P
Védett pólusok leírása: 3D
Nullavezető helyzete: Bal
Védelmi funkciók: LI
Védelem típusa: L: túlterhelés elleni védelem (termikus), I: rövidzárlat elleni védelem (mágneses)
Nullavezető védelmi beállítások: Nincs védelem (3D)
Elektromos paraméterek
Névleges áram: 160 A 40°C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító szerelési mód: Fix
Védelmi beállítások
Hosszú késleltetésű kioldási beállítás típusa Ir (termikus védelem): Állítható
Hosszú késleltetésű védelem kioldási beállítási tartomány [Ir]: 0,7...1 x In
Hosszú késleltetésű védelem késleltetési beállítás típusa tr: Fix
Hosszú késleltetésű védelem késleltetési beállítási tartomány [tr]: 120...400 s 1,5 x In-nél, 15 s 6 x Ir-nél
Pillanatnyi védelem kioldási beállítás típusa Ii: Fix
Pillanatnyi védelem kioldási beállítási tartomány [Ii]: 1250 A
Földzárlat védelem: Nélkül
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Érintésvédelmi osztály: II. osztály
Szennyezettségi fok: 3 az IEC 60947-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Környezeti hőmérséklet üzemelés közben: -25...70 °C
Környezeti hőmérséklet tárolás során: -50...85 °C
