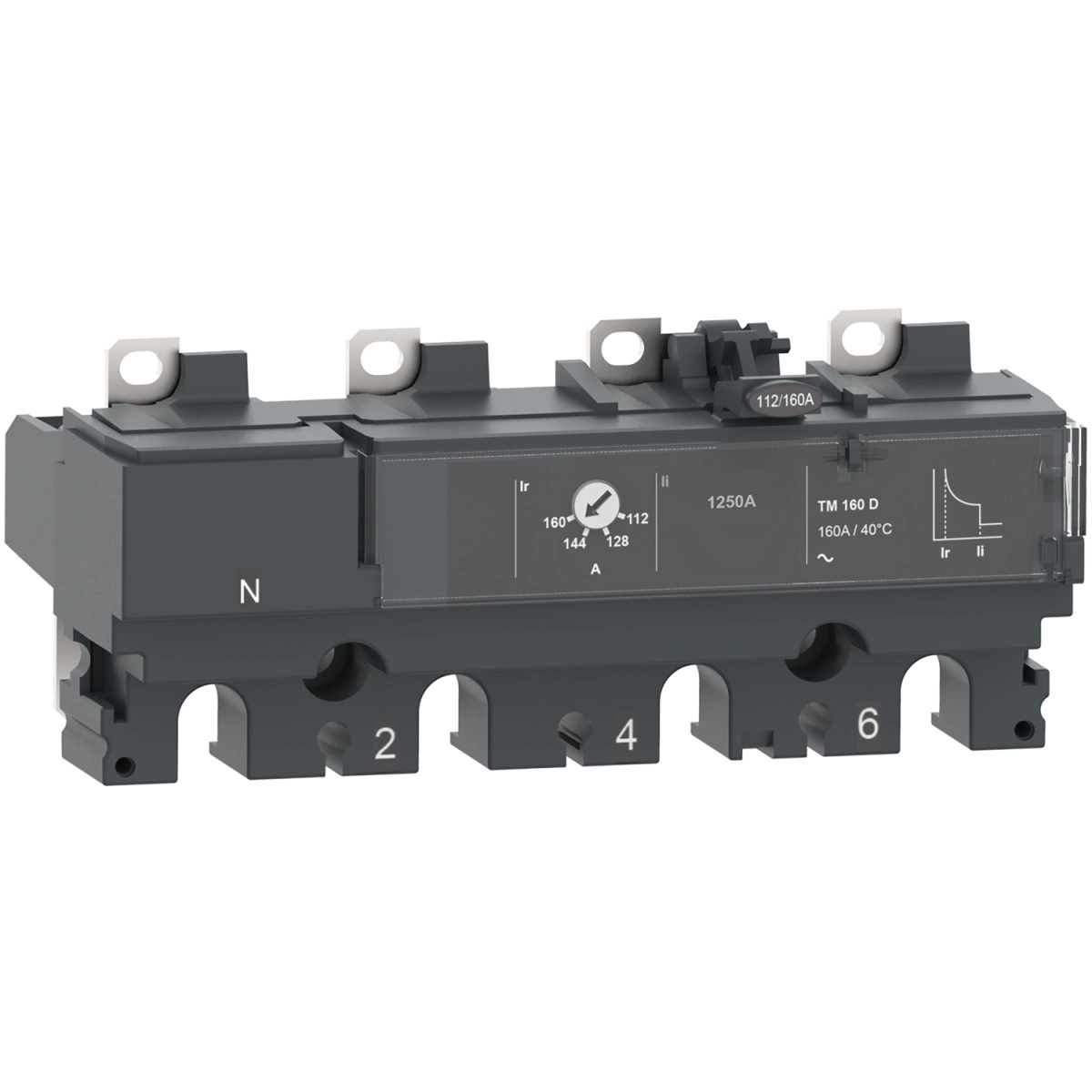

A Schneider Electric ComPacT NSX sorozatának TM125D kioldóegysége egy hatékony és megbízható megoldást nyújt az elektromos elosztóhálózatok védelméhez. A C166TM125 cikkszámú termikus-mágneses kioldóegység a ComPacT NSX160 és ComPacT NSX250 típusú megszakítókkal kompatibilis, és kifejezetten elosztóhálózati alkalmazásokhoz tervezték.
A 4 pólusú kivitelben készülő kioldóegység 3D védelmet biztosít, ami azt jelenti, hogy a három fázis védett, míg a bal oldalon elhelyezkedő nullavezető nem rendelkezik védelemmel. Az LI védelmi funkciók révén a berendezés kettős védelmet nyújt: a termikus (L) védelem a túlterhelés ellen, míg a mágneses (I) védelem a rövidzárlat ellen biztosít megfelelő védelmet. A kioldóegység névleges áramerőssége 125 A 40 °C környezeti hőmérsékleten, míg a névleges üzemi feszültsége 690 V AC 50/60 Hz.
A TM125D kioldóegység nagy rugalmasságot kínál a beállítási lehetőségek terén. A hosszú késleltetésű kioldási áram (Ir - termikus védelem) 0,7-1 x In tartományban állítható, a hosszú késleltetésű kioldási idő (tr) fix értékű, amely 120-400 s 1,5 x In terhelésnél, illetve 15 s 6 x Ir terhelésnél. A pillanatműködésű kioldási áram (Ii - mágneses védelem) szintén fix értékű, 1250 A. A készülék nem rendelkezik földzárlat védelemmel. A termék fixen szerelhető kivitelben készül.
A C166TM125 kioldóegység teljes mértékben megfelel az EN/IEC 60947-2 szabvány előírásainak, és II. érintésvédelmi osztályba tartozik. Szennyezettségi foka 3 az IEC 60947-1 szerint, védettsége IP40 az IEC 60529 szabványnak megfelelően. Széles üzemi hőmérséklet-tartománnyal rendelkezik, -25 és +70 °C között használható, tárolási hőmérséklete pedig -50 és +85 °C között lehet.
A Schneider Electric ComPacT NSX C166TM125 kioldóegységét különösen ajánljuk ipari létesítmények, kereskedelmi épületek és infrastrukturális rendszerek elosztóhálózataihoz, ahol fokozott védelmi igények merülnek fel, és alapvető követelmény a hosszú távú megbízhatóság. Szakemberek számára ideális választás, akik értékelik a Schneider Electric termékek kiváló minőségét és a részletes műszaki specifikációkat.
Schneider Electric ComPacT NSX (2021) - C166TM125 -Kioldóegység TM125D NSX 160/250 megszakítóhoz, termikus-mágneses, beállítás 125 A, 4P3d műszaki adatok
Főbb jellemzők
Termékcsalád: ComPacT
Terméksorozat: ComPacT NSX100...250
Komponens típusa: Kioldóegység
Kioldóegység megnevezése: TM-D
Kioldóegység technológia: Termikus-mágneses
Kompatibilitás: ComPacT NSX160, ComPacT NSX250
Felhasználási terület: Elosztás
Pólusok és védelem
Pólusok leírása: 4P
Védett pólusok leírása: 3D
Nullavezető pozíció: Bal
Védelmi funkciók: LI
Védelem típusa: L: túlterhelés elleni védelem (termikus), I: rövidzárlat elleni védelem (mágneses)
Elektromos paraméterek
Kioldóegység névleges áramerőssége: 125 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító rögzítési mód: Fix
Védelmi beállítások
Hosszú késleltetésű kioldási áram beállítás típusa Ir (termikus védelem): Állítható
Hosszú késleltetésű kioldási áram [Ir] beállítási tartomány: 0.7...1 x In
Hosszú késleltetésű kioldási idő beállítás típusa tr: Fix
Hosszú késleltetésű kioldási idő [tr] beállítási tartomány: 120...400 s 1.5 x In terhelésnél, 15 s 6 x Ir terhelésnél
Nullavezető védelmi beállítások: Nincs védelem (3D)
Pillanatműködésű kioldási áram beállítás típusa Ii: Fix
Pillanatműködésű kioldási áram [Ii] beállítási tartomány: 1250 A
Földzárlat védelem: Nélkül
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Érintésvédelmi osztály: II. osztály
Szennyezettségi fok: 3 az IEC 60947-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
