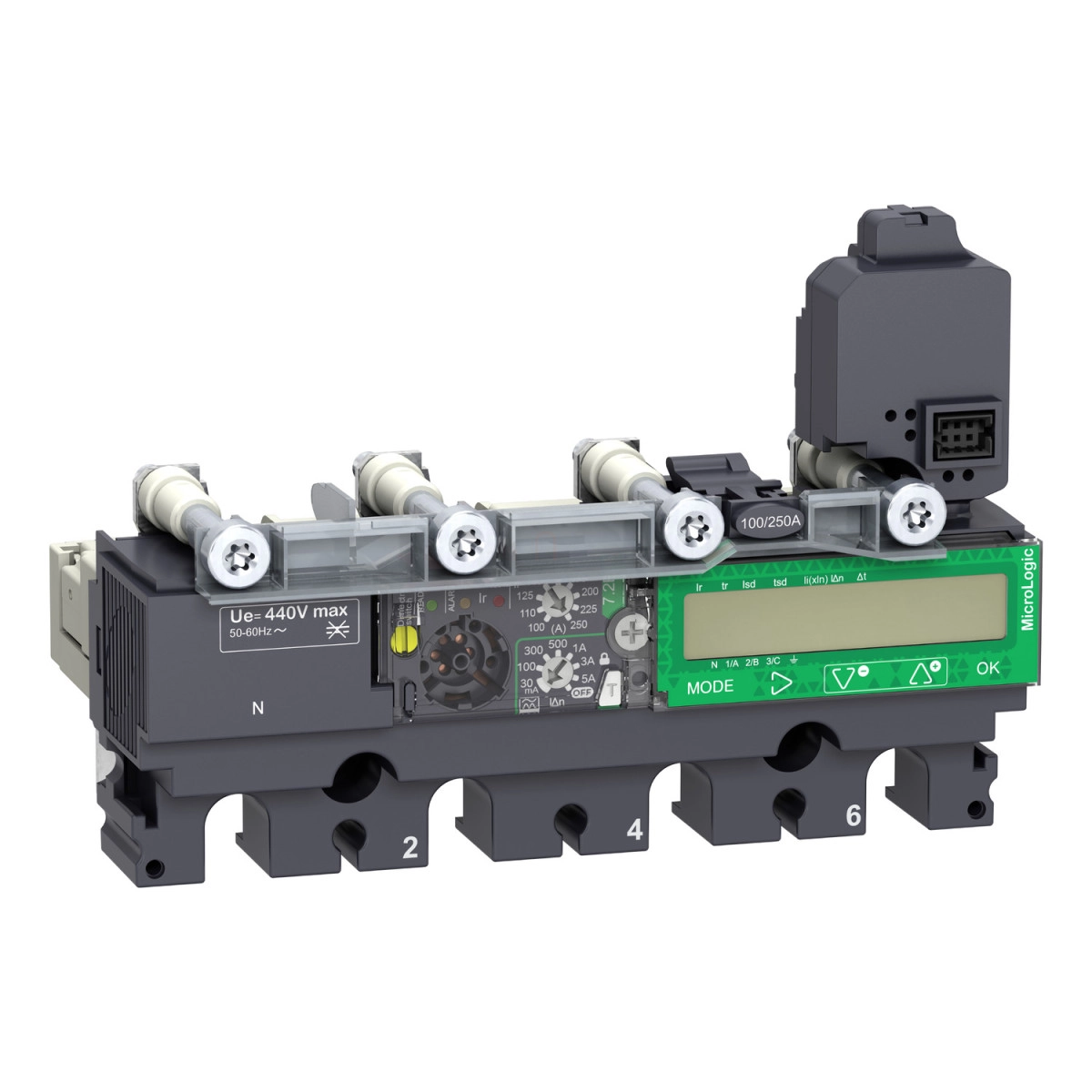

A Schneider Electric ComPacT NSX sorozatú C1647A160 cikkszámú MicroLogic Vigi 7.2E AL kioldóegység egy korszerű védelmi és energiamenedzsment megoldást nyújt az elosztóhálózatok számára. Ez a 4 pólusú elektronikus kioldóegység kifejezetten a ComPacT NSX160/250 megszakítókhoz fejlesztették, és komplett alapvédelmi funkciókat, földzárlat riasztást, valamint beépített energiamérőt biztosít.
A MicroLogic 7.2E AL kioldóegység 160 A névleges áramerősségű, és 40°C környezeti hőmérsékletre optimalizált. Működési feszültsége 440 V AC 50/60 Hz, és LSI védelmi funkciókat kínál, ami magában foglalja a túlterhelés elleni védelmet (L - long time), a rövid időtartamú zárlat elleni védelmet (S - short time), valamint a pillanatnyi zárlat elleni védelmet (I - instantaneous). A védelem többféle konfiguráció szerint állítható be: 3D + N/2, 4D vagy 3D póluselrendezésben, bal oldali semleges pozícióval. A kioldóegység fix rögzítésű, és AC hálózatokban 50/60 Hz frekvencián alkalmazható.
A készülék különösen figyelemreméltó funkcionalitása a széles körű beállítási lehetőségekben rejlik. A hosszú idejű túlterhelésvédelem (Ir) 9 különböző fokozatban állítható, 63-160 A tartományban. A hosszú idejű védelmi késleltetés (tr) szintén állítható: 15-400 s közötti értékre 1,5 × Ir esetén, 0,35-11 s közötti értékre 7,2 × Ir esetén, és 0,5-16 s közötti értékre 6 × Ir esetén. A semleges vezető védelem beállításai: 0,5 × Ir (3D + N/2 konfiguráció esetén), 1 × Ir (4D konfiguráció esetén), vagy nincs védelem (3D konfiguráció esetén). A MicroLogic kioldóegység 20 perces termikus memóriával rendelkezik a kioldás előtt és után.
A rövidzárlat elleni védelem (Isd) beállítási tartománya 1,5-10 × Ir között állítható, míg a pillanatnyi zárlat elleni védelem (Ii) 1,5-15 × In között. A berendezés integrált földzárlat védelemmel is rendelkezik, amely Class A besorolású, és többféle érzékenységi szinten (IΔn) állítható: 0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A, 3 A vagy 5 A. A földzárlat védelmi időkésleltetés (Δt) szintén állítható: 0 ms, 60 ms, 150 ms, 500 ms vagy 1 s értékekre. A földzárlat védelem az IΔn forgókapcsolóval ki is kapcsolható.
A MicroLogic 7.2E AL kioldóegység fejlett kommunikációs és kijelzési funkciókat is tartalmaz. Az LCD kijelzőn energiamérési adatok jeleníthetők meg. A helyi jelzések közé tartozik a villogó zöld LED (készenlét jelzése), piros LED a 105% Ir túlterhelés jelzésére, valamint narancssárga LED a 90% Ir túlterhelés jelzésére. Az adatkommunikáció több területre is kiterjed: energiamérés, karbantartási indikátorok, időbélyeggel ellátott előzmények és eseménytáblázatok, védelmi és riasztási beállítások, pillanatnyi és igény szerinti értékek, tesztjelentések, energiaminőség, földzárlat áram, maximum/minimum értékek, valamint áramerősség- és teljesítményigény.
Schneider Electric ComPacT NSX (2021) - C1647A160 - Kioldóegység MicroLogic 7.2 E AL NSX 160/250 megszakítóhoz, elektronikus, beállítás 160A, 4P4d műszaki adatok
Általános jellemzők
Termékcsalád: ComPacT
Termékcsalád típusa: ComPacT NSX100...250
Termék vagy alkatrész típusa: Kioldóegység
Kioldóegység neve: MicroLogic 7.2 E AL
Kioldóegység technológiája: Elektronikus
Kompatibilitási tartomány: ComPacT NSX160, ComPacT NSX250
Alkalmazás: Elosztás
Pólusok és védelem
Pólusok leírása: 4P
Védett pólusok leírása: 3D + N/2, 4D, 3D
Semleges vezető pozíciója: Bal
Kioldóegység védelmi funkciói: LSI
Védelem típusa:
L: túlterhelés elleni védelem (hosszú idejű)
S: rövid idejű rövidzárlat elleni védelem
I: pillanatnyi rövidzárlat elleni védelem
Elektromos jellemzők
Kioldóegység névleges áramerőssége: 160 A 40 °C-on
Névleges üzemi feszültség: 440 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító rögzítési módja: Rögzített
Beállítási paraméterek
Hosszú idejű kioldási beállítás típusa Ir (termikus védelem): 9 állítható fokozat
Hosszú idejű védelem kioldási beállítási tartomány [Ir]: 63...160 A
Hosszú idejű védelem késleltetési beállítás típusa tr: Állítható
Hosszú idejű védelem késleltetési beállítási tartomány [tr]: 15...400 s 1,5 x Ir értéknél, 0,35...11 s 7,2 x Ir értéknél, 0,5...16 s 6 x Ir értéknél
Semleges vezető védelmi beállítások: 0,5 x Ir (3D + N/2), 1 x Ir (4D), Nincs védelem (3D)
Termikus memória: 20 perc kioldás előtt és után
Rövid idejű védelem kioldási beállítás típusa Isd: Állítható
Rövid idejű védelem kioldási beállítási tartomány [Isd]: 1,5...10 x Ir
Rövid idejű védelem késleltetési beállítás típusa tsd: Állítható
Rövid idejű védelem késleltetési beállítási tartomány [tsd]: 0...0,4 s I²t=ki, 0,1...0,4 s I²t=be
Pillanatnyi védelem kioldási beállítás típusa Ii: Állítható
Pillanatnyi védelem kioldási beállítási tartomány [Ii]: 1,5...15 x In
Földzárlat védelem
Földzárlat védelem: Integrált
Földzárlat védelem osztálya: Class A
Földzárlat védelem érzékenység beállítási típusa IΔn: Állítható
Földzárlat védelem érzékenység beállítási tartomány [IΔn]: 0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A, 3 A, 5 A
Földzárlat védelem speciális üzemmód: Kikapcsolható az IΔn forgókapcsolóval
Földzárlat védelem időkésleltetés beállítási típusa Δt: Állítható
Földzárlat védelem időkésleltetés beállítási tartomány [Δt]: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Kommunikáció és kijelzés
Zóna szelektív reteszelés ZSI: Nélküle
Helyi jelzés: Villogó LED (zöld) a működésre kész állapot jelzésére, LED 105% Ir (piros) túlterhelés jelzésére, LED 90% Ir (narancssárga) túlterhelés jelzésére
Kijelző típusa: LCD kijelző
Mérés típusa: Energiamérő
Kommunikációs adatok
Adatkommunikáció: Energiamérés, Karbantartási indikátorok, Időbélyeggel ellátott előzmények és eseménytáblázatok, Védelmi és riasztási beállítások, Pillanatnyi és igény szerinti értékek, Tesztjelentések, Energiaminőség, Földzárlat áram, Maximum/minimum értékek, Áramerősség- és teljesítményigény
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Elektromos áramütés elleni védelem osztálya: II. osztály
Szennyezettségi fok: 3 az IEC 60947-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Környezeti levegő hőmérséklet üzemeltetés közben: -25...70 °C
Környezeti levegő hőmérséklet tárolás során: -40...85 °C
