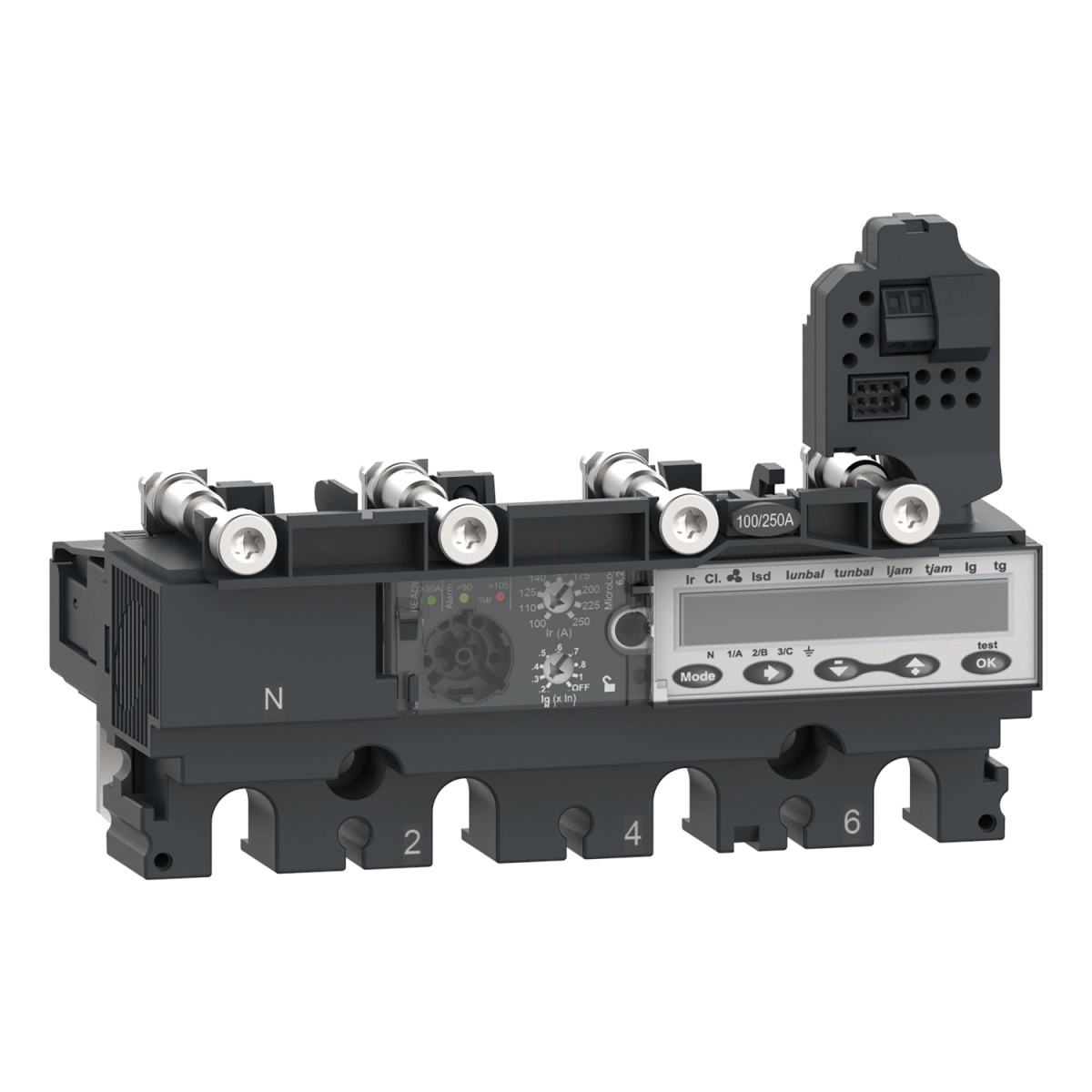

A Schneider Electric ComPacT NSX sorozatú C1646E160 típusú MicroLogic 6.2 E kioldóegység egy rendkívül fejlett, elektronikus védelmi megoldást kínál kompakt méretben. Ez a 160A névleges árammal rendelkező eszköz kifejezetten a ComPacT NSX160 és NSX250 megszakítókhoz lett tervezve, és tökéletes választás a modern elosztóhálózatok védelméhez.
A MicroLogic 6.2 E kioldóegység négy pólusú (4P) kialakítása sokrétű védelmi lehetőségeket biztosít különböző rendszerekhez. A védett pólusok között megtalálhatók a 3D + N/2, 4D, 3D + OSN vagy 3D konfigurációk, így rugalmasan alkalmazható eltérő hálózati igényekhez. Az LSIG védelmi funkciók teljes körű védelmet nyújtanak: túlterhelés elleni védelem (L), rövid idejű rövidzárlat elleni védelem (S), pillanatnyi rövidzárlat elleni védelem (I) és földzárlat elleni védelem (G). A készülék bal oldalon elhelyezett nullavezetővel rendelkezik, és fix beépítési módban használható.
A kioldóegység különleges értéket képvisel a beállítási lehetőségek széles skálájának köszönhetően. A hosszú idejű kioldás (Ir) 9 különböző szinten állítható 63-160A tartományban, míg a kioldási késleltetés (tr) 15-400 másodperc között szabályozható 1,5×Ir terhelésnél, 0,35-11 másodperc között 7,2×Ir terhelésnél, illetve 0,5-16 másodperc között 6×Ir terhelésnél. A nullavezető védelmi beállítása szintén rugalmasan alakítható: 0,5×Ir (3D + N/2), 1×Ir (4D), 1,6×Ir (3D + OSN) vagy teljesen kikapcsolható (3D). Az eszköz 20 perces termikus memóriával rendelkezik, amely a kioldás előtt és után is működik, így biztosítva a folyamatos védelmet.
A rövid idejű védelmi funkciók terén a C1646E160 szintén kimagasló: a rövid idejű védelem (Isd) 9 különböző beállítással, 1,5-10×Ir tartományban állítható, míg a késleltetés (tsd) 0-0,4 másodperc között I²t=off, illetve 0,1-0,4 másodperc között I²t=on módban. A pillanatnyi védelem (Ii) 1,5-15×In tartományban, a földzárlat védelem (Ig) pedig 0,4-1×In (In = 40A esetén) vagy 0,2-1×In (In > 40A esetén) tartományban állítható, az Ig engedélyezésével vagy letiltásával. A földzárlat védelmi késleltetés (tg) szintén beállítható 0-0,4 másodperc között I²t=off, illetve 0,1-0,4 másodperc között I²t=on módban.
A MicroLogic 6.2 E további értéknövelő funkciója a zónaválasztó reteszelés (ZSI), valamint a helyi jelzési lehetőségek: a villogó zöld LED az üzemkész állapotot, a piros LED a 105%-os túlterhelést, a narancssárga LED pedig a 90%-os túlterhelést jelzi. Az eszköz LCD kijelzővel és beépített energiamérővel rendelkezik, amely lehetővé teszi az energiafogyasztás, védelmi és riasztási beállítások, időbélyeggel ellátott előzmények és eseménytáblák, pillanatnyi és igényértékek, karbantartási jelzők, áram- és teljesítményigény, teljesítményminőség, valamint a maximum/minimum értékek nyomon követését.
A Schneider Electric C1646E160 kioldóegység az EN/IEC 60947-2 szabványnak megfelelően készült, II-es érintésvédelmi osztályú, 3-as szennyezettségi fokozattal rendelkezik (IEC 60947-1 szerint), és IP40 védettségi szinttel (IEC 60529 szerint) büszkélkedhet. Működési hőmérséklet-tartománya -25°C és +70°C között van, míg tárolási hőmérséklete -40°C és +85°C között lehet.
Schneider Electric ComPacT NSX (2021) - C1646E160 -Kioldóegység MicroLogic 6.2 E NSX 160/250 megszakítóhoz, elektronikus, beállítás 160A, 4P4d műszaki adatok
Alap jellemzők
Termékcsalád: ComPacT NSX
Termékváltozat: ComPacT NSX100...250
Termék vagy komponens típus: Kioldóegység
Kioldóegység neve: MicroLogic 6.2 E
Kioldóegység technológia: Elektronikus
Kompatibilitás: ComPacT NSX160, ComPacT NSX250
Alkalmazás: Elosztás
Pólusok száma: 4P
Védett pólusok: 3D + N/2, 4D, 3D + OSN, 3D
Nullavezető pozíció: Bal
Védelmi funkciók
Kioldóegység védelmi funkciók: LSIG
Védelmi típus: L: túlterhelés elleni védelem (hosszú idejű), S: rövid idejű rövidzárlat elleni védelem, I: pillanatnyi rövidzárlat elleni védelem, G: földzárlat elleni védelem
Kioldóegység névleges áram: 160 A 40 °C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Hálózat típus: AC
Hálózati frekvencia: 50/60 Hz
Megszakító rögzítési mód: Fix
Beállítási lehetőségek
Hosszú idejű kioldási beállítás típusa Ir (termikus védelem): Állítható 9 beállítási lehetőség
Hosszú idejű védelem kioldási beállítási tartomány [Ir]: 63...160 A
Hosszú idejű védelem késleltetés beállítás típusa tr: Állítható
Hosszú idejű védelem késleltetés beállítási tartomány [tr]: 15...400 s 1,5 x Ir-nél, 0,35...11 s 7,2 x Ir-nél, 0,5...16 s 6 x Ir-nél
Nullavezető védelem beállítások: 0,5 x Ir (3D + N/2), 1 x Ir (4D), 1,6 x Ir (3D + OSN), Nincs védelem (3D)
Termikus memória: 20 perc kioldás előtt és után
Rövid idejű védelem kioldási beállítás típusa Isd: Állítható 9 beállítási lehetőség
Rövid idejű védelem kioldási beállítási tartomány [Isd]: 1,5...10 x Ir
Rövid idejű védelem késleltetés beállítás típusa tsd: Állítható
Rövid idejű védelem késleltetés beállítási tartomány [tsd]: 0...0,4 s I²t=off, 0,1...0,4 s I²t=on
Pillanatnyi védelem kioldási beállítás típusa Ii: Állítható
Pillanatnyi védelem kioldási beállítási tartomány [Ii]: 1,5...15 x In
Földzárlat védelem kioldási beállítás típusa Ig: Állítható
Földzárlat védelem kioldási beállítási tartomány [Ig]: 0,4...1 x In In = 40 A esetén, 0,2...1 x In In > 40 A esetén, Ig engedélyezve be/ki
Földzárlat védelem késleltetés beállítás típusa tg: Állítható
Földzárlat védelem késleltetés beállítási tartomány [tg]: 0...0,4 s I²t=off, 0,1...0,4 s I²t=on
Földzárlat védelem: Nélkül
Zónaválasztó reteszelés ZSI: Van
Kommunikációs és kijelző funkciók
Helyi jelzés: Villogó LED (zöld) üzemkész állapothoz, LED 105 % Ir (piros) túlterheléshez, LED 90 % Ir (narancs) túlterheléshez
Kijelző típus: LCD kijelző
Mérés típusa: Energiamérő
Adatkommunikáció: Energia mérés, Védelem és riasztási beállítások, Időbélyeggel ellátott előzmények és eseménytáblák, Pillanatnyi és igényértékek, Karbantartási jelzők, Áram- és teljesítményigény, Teljesítményminőség, Maximum/minimum értékek
Elektromos adatrögzítés: Karbantartási jelzők
Környezet
Szabványok: EN/IEC 60947-2
Elektromos áramütés elleni védelem osztálya: II. osztály
Szennyezési fok: 3 az IEC 60947-1 szerint
IP védettségi szint: IP40 az IEC 60529 szerint
Működési környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
