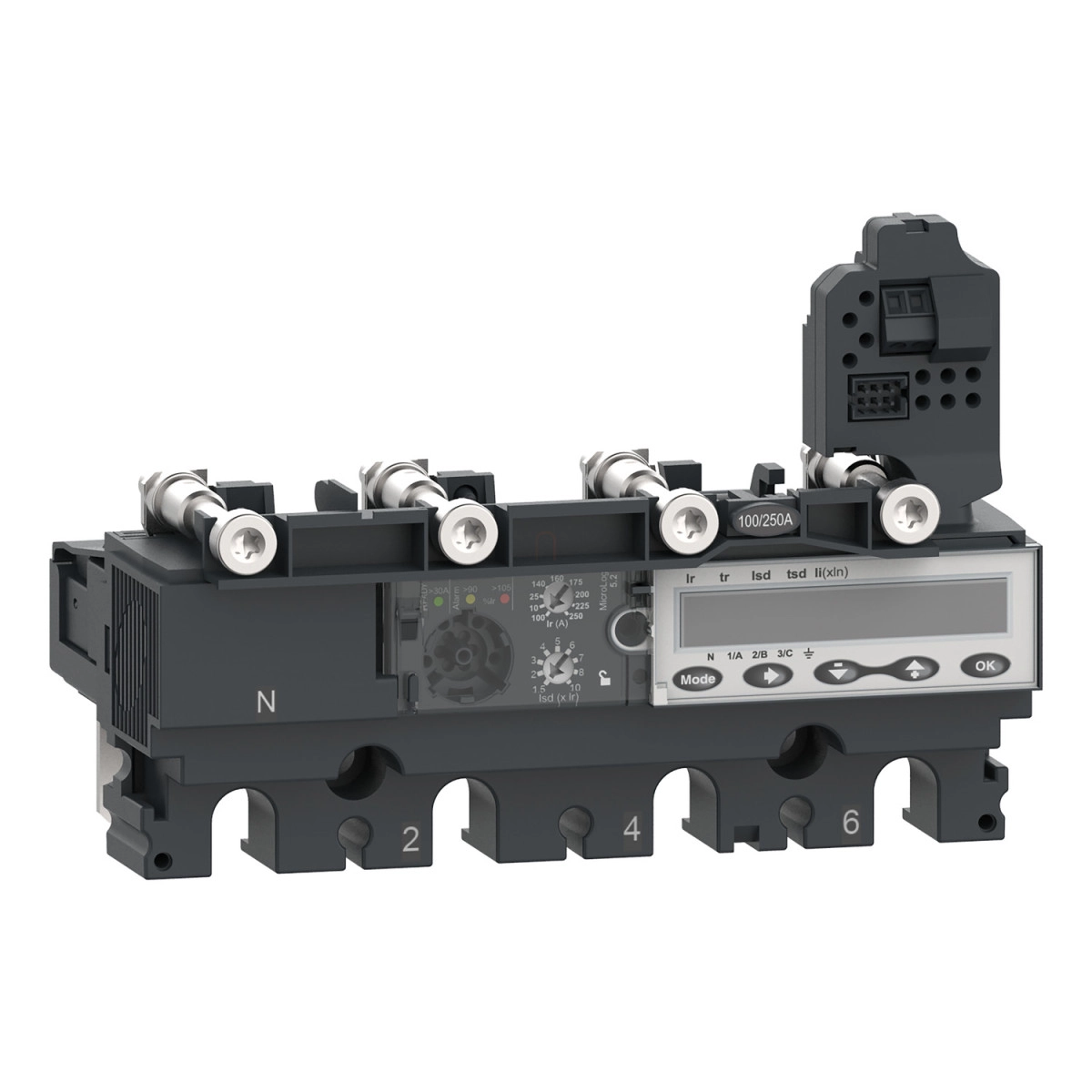

A Schneider Electric ComPacT NSX sorozatába tartozó C1645E160 cikkszámú MicroLogic 5.2E kioldóegység egy fejlett elektronikus védelmi megoldás, amely kifejezetten a ComPacT NSX160 és NSX250 megszakítókhoz lett kifejlesztve. Ez a 4 pólusú (4P) készülék 160A névleges áramértékkel rendelkezik 40°C környezeti hőmérsékleten, és különösen alkalmas elosztóhálózatok védelmére.
A MicroLogic 5.2E kioldóegység LSI védelmi funkciókkal van felszerelve, amelyek magukban foglalják a hosszú késleltetésű túlterhelés elleni (L), a rövid késleltetésű zárlat elleni (S), valamint a pillanatnyi zárlat elleni (I) védelmeket. Az eszköz számos beállítási lehetőséget kínál, amelyekkel testre szabható az elektromos rendszer védelme. A hosszú késleltetésű védelem (Ir) 9 különböző beállítással 63-160A között állítható, míg a késleltetés (tr) 15-400 másodperc között változtatható 1,5×Ir áramerősségnél. A rövid késleltetésű védelem (Isd) szintén 9 beállítással rendelkezik, és 1,5-10×Ir közötti tartományban konfigurálható. A pillanatnyi védelem (Ii) pedig 1,5-15×In közötti értékekre állítható. Az egység rendelkezik 20 perces termikus memóriával is a kioldás előtti és utáni időszakra vonatkozóan, ami tovább növeli a védelmi képességeket.
A C1645E160 kioldóegység különleges tulajdonsága az integrált energiamérő funkció, amely LCD kijelzőn jeleníti meg az aktuális értékeket. Ez lehetővé teszi az energiafogyasztás nyomon követését, a védelmi és riasztási beállítások ellenőrzését, az időbélyeggel ellátott előzményadatok és eseménytáblák megtekintését, valamint az azonnali és igény szerinti értékek figyelését. Emellett karbantartási jelzők, áram- és teljesítményigény, energiaminőség és maximum/minimum értékek is elérhetők a kijelzőn. A kommunikációs képességek révén ezek az adatok továbbíthatók is a felügyeleti rendszerek felé.
A készülék további előnye a zónaelektív reteszelés (ZSI) funkció, valamint a helyi jelzőrendszer, amely zöld villogó LED-del jelzi az üzemkész állapotot, míg a piros LED 105%-os Ir túlterhelést, a narancssárga LED pedig 90%-os Ir túlterhelést jelez. Működési hőmérséklet-tartománya -25°C és 70°C között van, tárolási hőmérséklete pedig -40°C és 85°C között lehet. Az egység IP40 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, és megfelel az EN/IEC 60947-2 szabványoknak.
A C1645E160 kioldóegység négy különböző védett pólus konfigurációval használható: 3D + N/2, 4D, 3D + OSN, vagy 3D. A semleges védelem beállításai változhatnak a választott konfigurációtól függően: 0,5×Ir (3D + N/2), 1×Ir (4D), 1,6×Ir (3D + OSN), vagy nincs védelem (3D) esetén. A semleges pozíció baloldalon található. A terméket fix szerelési módra tervezték, és 690V AC 50/60 Hz névleges üzemi feszültségen működik.
Schneider Electric ComPacT NSX (2021) - C1645E160 - Kioldóegység MicroLogic 5.2 E NSX 160/250 megszakítóhoz, elektronikus, beállítás 160A, 4P4d műszaki adatok
Főbb jellemzők
Termékcsalád: ComPacT
Terméktípus: ComPacT NSX100...250
Komponens típusa: Kioldóegység
Kioldóegység megnevezése: MicroLogic 5.2 E
Technológia: Elektronikus
Kompatibilitás: ComPacT NSX160, ComPacT NSX250
Alkalmazás: Elosztás
Pólusok: 4P
Védett pólusok: 3D + N/2, 4D, 3D + OSN, 3D
Semleges vezető pozíciója: Bal oldal
Védelmi funkciók
Védelmi funkciók: LSI
Védelmi típusok: L: túlterhelés elleni védelem (hosszú idejű), S: rövid idejű zárlat elleni védelem, I: pillanatnyi zárlat elleni védelem
Névleges áram: 160 A 40 °C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító rögzítési mód: Fix
Beállítási tartományok
Hosszú idejű védelmi beállítás típusa Ir: 9 fokozatban állítható
Hosszú idejű védelmi beállítási tartomány: 63...160 A
Hosszú idejű védelmi késleltetés típusa tr: Állítható
Hosszú idejű védelmi késleltetési tartomány: 15...400 s 1,5 x Ir-nél, 0,35...11 s 7,2 x Ir-nél, 0,5...16 s 6 x Ir-nél
Semleges vezető védelmi beállításai: 0,5 x Ir (3D + N/2), 1 x Ir (4D), 1,6 x Ir (3D + OSN), Nincs védelem (3D)
Termikus memória: 20 perc a kioldás előtt és után
Rövid idejű védelmi beállítás típusa Isd: 9 fokozatban állítható
Rövid idejű védelmi beállítási tartomány: 1,5...10 x Ir
Rövid idejű védelmi késleltetés típusa tsd: Állítható
Rövid idejű védelmi késleltetési tartomány: 0...0,4 s I²t=ki, 0,1...0,4 s I²t=be
Pillanatnyi védelmi beállítás típusa Ii: Állítható
Pillanatnyi védelmi beállítási tartomány: 1,5...15 x In
Egyéb funkciók
Földzárlat védelem: Nincs
Zóna szelektív reteszelés ZSI: Van
Helyi jelzések: Villogó LED (zöld) üzemkész állapothoz, LED 105 % Ir (piros) túlterheléshez, LED 90 % Ir (narancssárga) túlterheléshez
Kijelző típusa: LCD kijelző
Mérési típus: Energia mérő
Adatkommunikáció: Energia mérés, Védelmi és riasztási beállítások, Időbélyeggel ellátott események és naplók, Azonnali és igény szerinti értékek, Karbantartási jelzők, Áram- és teljesítményigény, Energiaminőség, Maximum/minimum értékek
Elektromos adatok rögzítése: Karbantartási jelzők
Környezeti adatok
Szabványok: EN/IEC 60947-2
Érintésvédelmi osztály: II. osztály
Szennyezettségi fok: 3 az IEC 60947-1 szerint
IP védettség: IP40 az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
