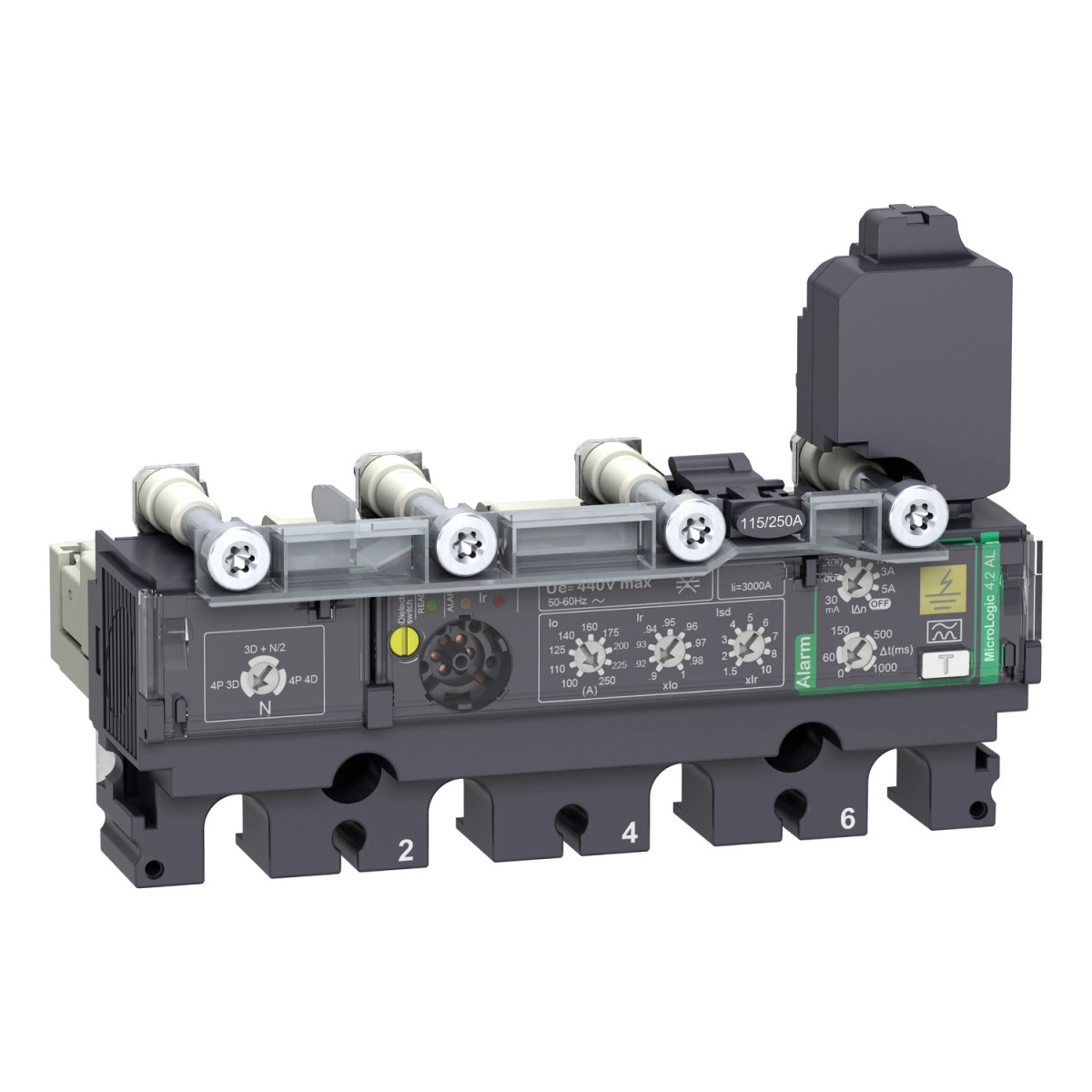

A Schneider Electric ComPacT NSX160/250 sorozathoz tartozó MicroLogic Vigi 4.2AL típusú, C1644A160 cikkszámú kioldóegység egy fejlett elektronikus védelmi megoldás, amely kifejezetten a 4 pólusú megszakítókhoz lett kifejlesztve. Ez a kioldóegység kiváló választás elosztóhálózatokban használt megszakítókhoz, ahol a magas szintű túlterhelés és rövidzárlat elleni védelem mellett a szivárgóáram figyelése is követelmény.
A MicroLogic 4.2AL kioldóegység a ComPacT NSX160 és NSX250 típusú megszakítókkal kompatibilis, és 160A névleges áramerősségű változatban érhető el, amely 40°C környezeti hőmérsékletre van specifikálva. A termék LSoI védelmi funkciókat kínál, amelyek közül az L a túlterhelés elleni védelemért (hosszú késleltetésű), az So a rövidzárlat elleni védelemért (rögzített késleltetésű), míg az I az azonnali rövidzárlat elleni védelemért felel. A készülék 440V AC 50/60 Hz névleges üzemi feszültségre van tervezve, és fix beépítésű kivitelben használható.
A kioldóegység kifinomult beállítási lehetőségeket kínál. A hosszú késleltetésű védelem (Ir) 9 különböző beállítással rendelkezik, a beállítási tartomány 63-160A között mozog. A túlterhelés-védelem késleltetési ideje (tr) rögzített: 1,5×Ir esetén 400 másodperc, 6×Ir esetén 16 másodperc, 7,2×Ir esetén pedig 11 másodperc. A termék termikus memóriával rendelkezik, amely a kioldás előtt és után 20 percig aktív. A rövid késleltetésű védelem (Isd) beállítási tartománya 1,5-10×Ir között állítható, míg a pillanatnyi védelem (Ii) értéke fixen 2400A.
A MicroLogic Vigi 4.2AL integrált földzárlat védelemmel is rendelkezik, amely A osztályú. A földzárlati érzékenység (IΔn) széles tartományban állítható: 0,03A, 0,1A, 0,3A, 0,5A, 1A, 3A és 5A értékekre. Az IΔn forgókapcsoló segítségével a földzárlat-védelem ki is kapcsolható. A földzárlat-védelem késleltetési ideje (Δt) szintén állítható: 0 ms, 60 ms, 150 ms, 500 ms vagy 1 s értékekre. A termék nem rendelkezik zóna szelektív reteszeléssel (ZSI).
A helyi jelzések közé tartozik a villogó zöld LED, amely az üzemkész állapotot jelzi, a piros LED, amely a 105%-os túlterhelést, a narancssárga LED, amely a 90%-os túlterhelést, valamint egy sárga színjelző, amely a maradékáram jelenlétét mutatja. A készülék környezetvédelmi besorolása IP40 az IEC 60529 szabvány szerint, és -25°C és 70°C közötti környezeti hőmérsékleten üzemeltethető. Tárolási hőmérséklet-tartománya -40°C és 85°C között van.
Schneider Electric ComPacT NSX (2021) - C1644A160 műszaki adatok
Alapadatok
Termékcsalád: ComPacT
Terméktípus: ComPacT NSX100...250
Komponens típusa: Kioldóegység
Kioldóegység megnevezése: MicroLogic 4.2 AL
Kioldóegység technológiája: Elektronikus
Kompatibilitás: ComPacT NSX160, ComPacT NSX250
Alkalmazási terület: Elosztás
Pólusok és védelmi funkciók
Pólusok leírása: 4P
Védett pólusok: 3D + N/2, 4D, 3D
Nulla vezető pozíciója: Bal
Kioldóegység védelmi funkciói: LSoI
Védelmi típusok: L: túlterhelés elleni védelem (hosszú idejű)
So: rövidzárlat elleni védelem rögzített késleltetéssel
I: pillanat rövidzárlat elleni védelem
Elektromos jellemzők
Névleges áram: 160 A 40 °C-on
Névleges üzemi feszültség [Ue]: 440 V AC 50/60 Hz
Hálózati típus: AC
Hálózati frekvencia: 50/60 Hz
Megszakító rögzítési mód: Fix
Védelmi beállítások
Hosszú idejű kioldási áram beállítás típusa Ir (termikus védelem): 9 beállítási fokozat
Hosszú idejű védelmi kioldási áram beállítási tartomány [Ir]: 63...160 A
Hosszú idejű védelmi késleltetés beállítási típusa tr: Rögzített
Hosszú idejű védelmi késleltetés beállítási tartomány [tr]: 11 s 7.2 x Ir-nél
16 s 6 x Ir-nél
400 s 1.5 x Ir-nél
Nulla védelem beállításai: 0.5 x Ir (3D + N/2)
1 x Ir (4D)
Nincs védelem (3D)
Termikus memória: 20 perc kioldás előtt és után
Rövid idejű védelmi kioldási áram beállítás típusa Isd: Állítható
Rövid idejű védelmi kioldási áram beállítási tartomány [Isd]: 1.5...10 x Ir
Rövid idejű védelmi késleltetés beállítási típusa tsd: Rögzített
Pillanatnyi védelmi kioldási áram beállítás típusa Ii: Rögzített
Pillanatnyi védelmi kioldási áram beállítási tartomány [Ii]: 2400 A
Földzárlat védelem
Földzárlat védelem: Integrált
Földzárlat védelem osztálya: A osztály
Földzárlat védelem érzékenység beállítás típusa IΔn: Állítható
Földzárlat védelem érzékenység beállítási tartomány [IΔn]: 0.03 A, 0.1 A, 0.3 A, 0.5 A, 1 A, 3 A, 5 A
Földzárlat védelem speciális üzemmód: Kikapcsolás az IΔn forgókapcsolóval
Földzárlat védelem időkésleltetés beállítás típusa Δt: Állítható
Földzárlat védelem időkésleltetés beállítási tartomány [Δt]: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Egyéb jellemzők
Zóna szelektív reteszelés ZSI: Nincs
Helyi jelzések: Villogó LED (zöld) az üzemkész állapotra
LED 105% Ir (piros) túlterhelésre
LED 90% Ir (narancs) túlterhelésre
Színjelző (sárga) maradékáramra
Környezeti paraméterek
Szabványok: EN/IEC 60947-2
Elektromos áramütés elleni védelem osztálya: II. osztály
Szennyezési fok: 3 az IEC 60947-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -25…70 °C
Tárolási környezeti hőmérséklet: -40…85 °C
